RT483-注射器推杆注塑模具设计【含UG三维图】 下载积分：50　资料编号： RT483

作品包括:

Word版设计说明书1份

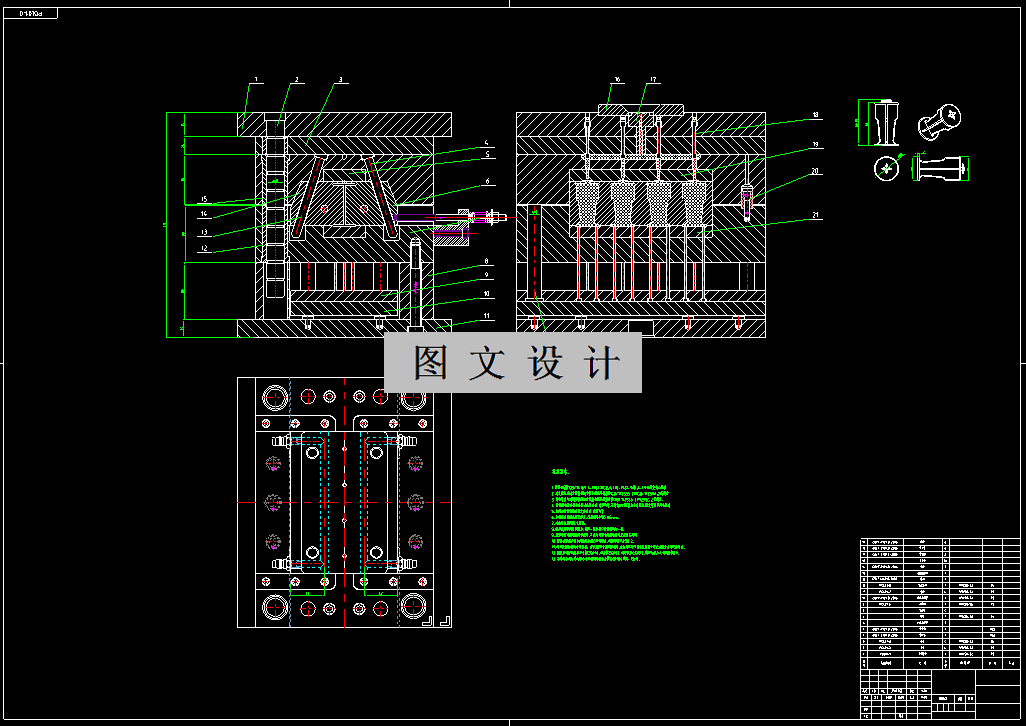

CAD版本图纸，共8张

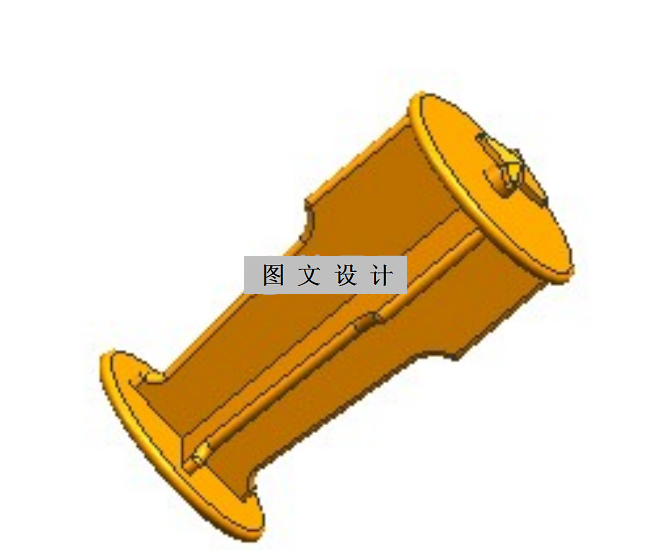

UG三维图一份

摘要

本课题主要是针对注射器推杆的模具设计，通过对塑件工艺、结构等方面进行分析和比较，最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构结合具体情况对注塑模的浇注系统、模具成型部分、顶出机构、冷却系统等个方面进行详细的设计。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。在设计时主要采用了应用ug软件对注射器推杆制品进行了零件造型；使用CAD对家用漏斗进行模具设计。主要完成了对注射器推杆的工艺结构分析；塑件体积和重量的计算；注塑模的结构型式确定，浇注系统设计，推出机构的设计，型腔和型芯的结构设计，模具加热和冷却系统的计算，并按照比例绘制一张总装配图。 针对注射器推杆的具体结构
