RT485-按钮注塑模具设计-长21【含UG三维图】 下载积分：50　资料编号： RT485

作品包括:

Word版设计说明书1份

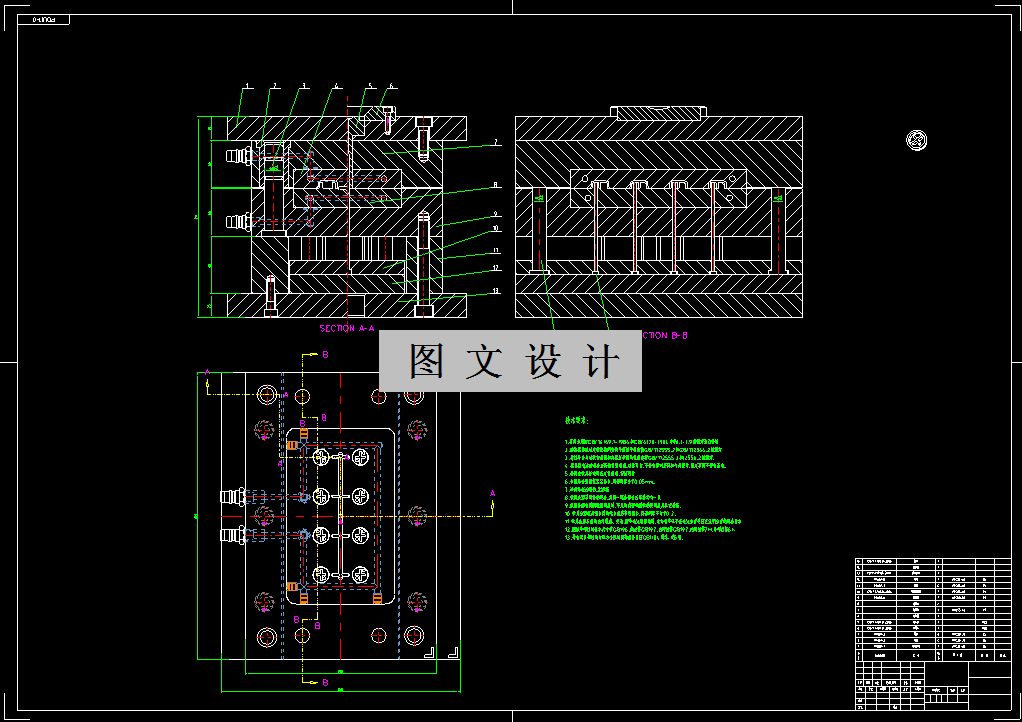

CAD版本图纸，共7张

UG三维图一份

摘要

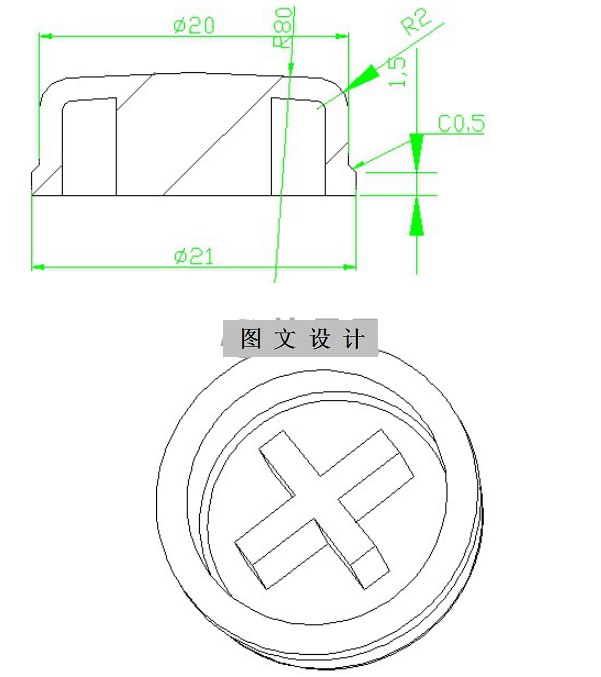

在该塑料模具设计中，系统的阐述了按钮模具的整个设计流程，其中主要包括以下几大模块：设计背景及工艺的分析，注射机的选型及工艺参数的确定，浇注系统、成型零部件、冷却系统、脱模机构等的设计以及最后对该模具进行简单的分析等。 在本模具的具体设计过程中，根据塑料制品的外观要求，了解塑件的用途，分析塑件的工艺性、尺寸要求以及尺寸精度等技术要求，经讨论分析，最终对该模具采用一模两腔，侧浇口进料；经过对各参数的多次校核，最终选择了型号为XS-ZY-125的注射机；通过CAD和UG绘制二维总装图、零件图以及模具3D图；并附上论文说明，系统地运用简要文字、简明示意图以及计算等分析塑件，从而对该塑件作出合理的模具设计

1335469
