RT531-定时器底部注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT531

作品包括:

Word版设计说明书1份

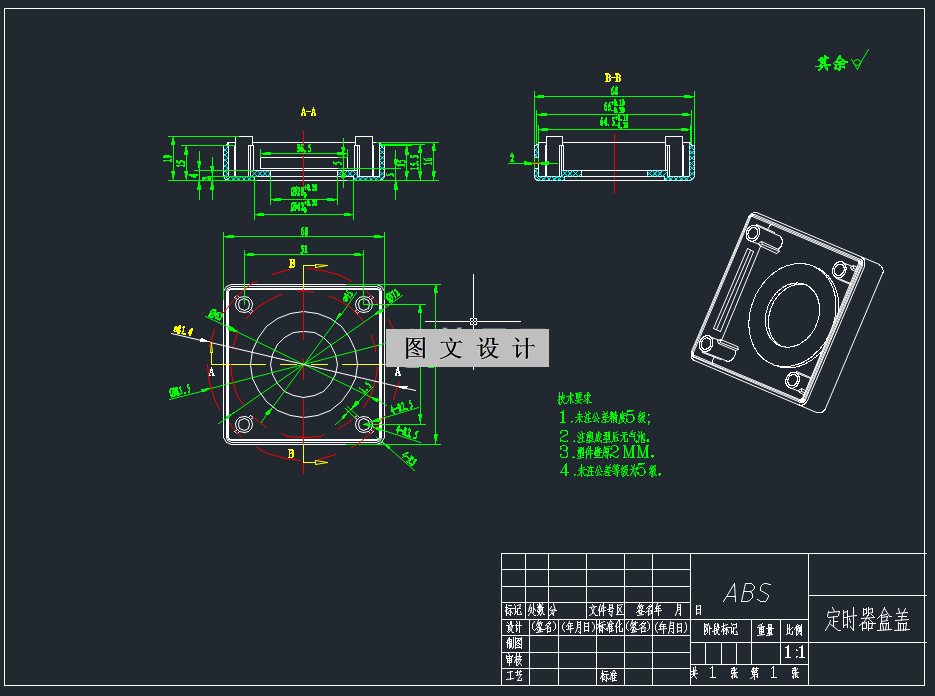

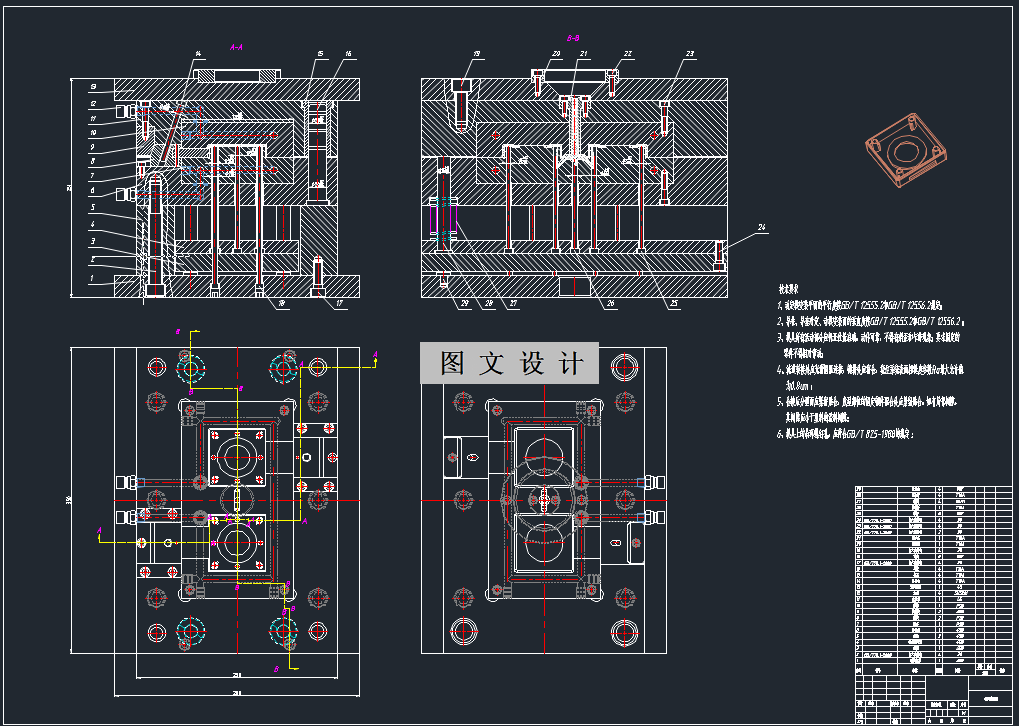

CAD版本图纸，共10张

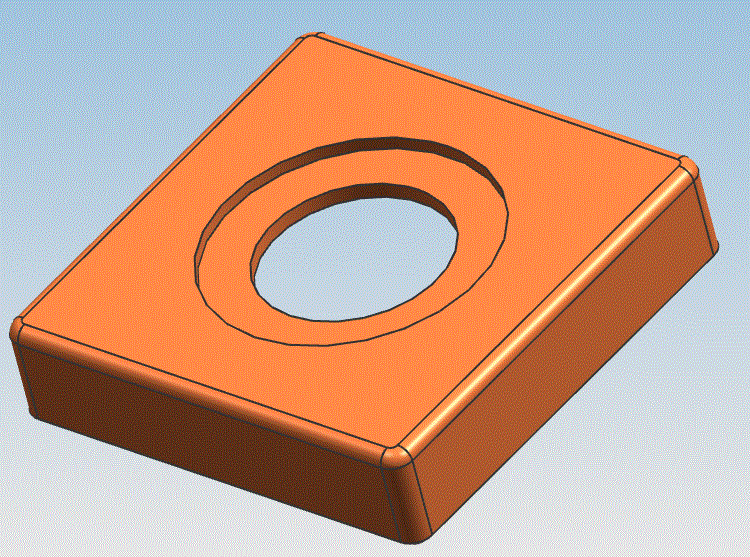

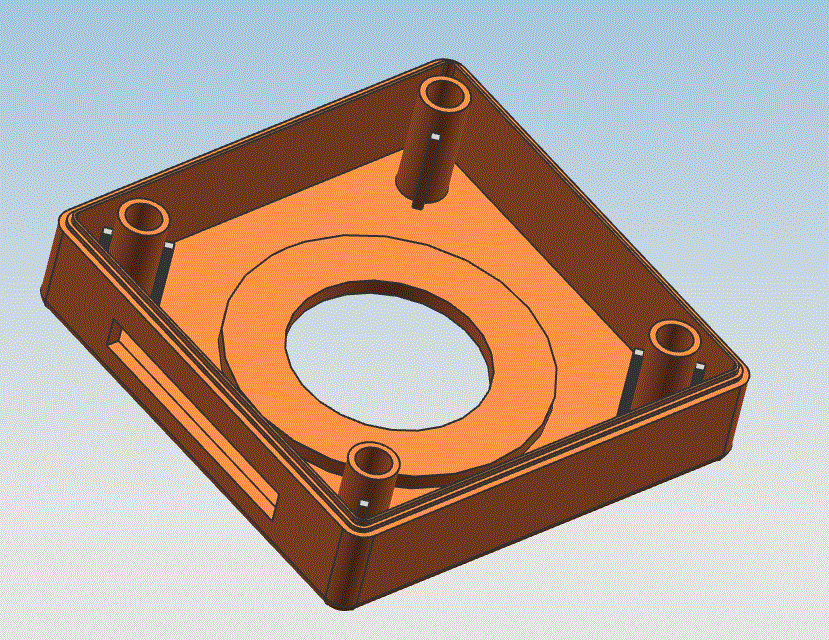

UG三维图一份

摘要

本课题设计了一副生产某定时器底部的注塑模具，并通过分析注塑件的可加工性，即工艺性，包括材料形状和结构，确立了注塑模具的设计方案。此设计过程中，我们首先对某定时器底部进行了简单的分析，通过对各种浇口类型比较，最终决定采用潜伏式浇口，随后完成了注塑模具浇注系统、侧抽芯机构以及脱模机构的设计，最后对模具的冷却系统等相关结构进行完善，这其中还对型芯型腔的结构尺寸进行了设计计算，确保整个模具设计过程的标准性与合理性。通过对某定时器底部注塑模具的设计，全面完整地了解到一套模具的设计制造原理，过程以及方法。所以在选择模架的时候，选用了两板模大水口模架，在本次设计过程中，运用大学时期所掌握的CATIA和CAD计算机软件辅助设计，高效的完成了模具装配图和模具零件图的绘制，顺利的完成本次毕业设计任务。
