RT533-水池下水口塑料注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT533

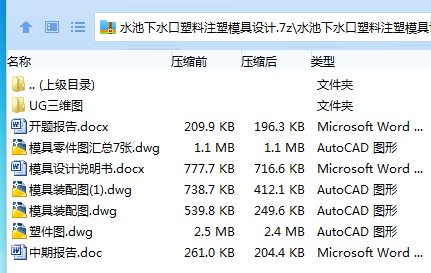

作品包括:

Word版设计说明书1份

开题报告一份

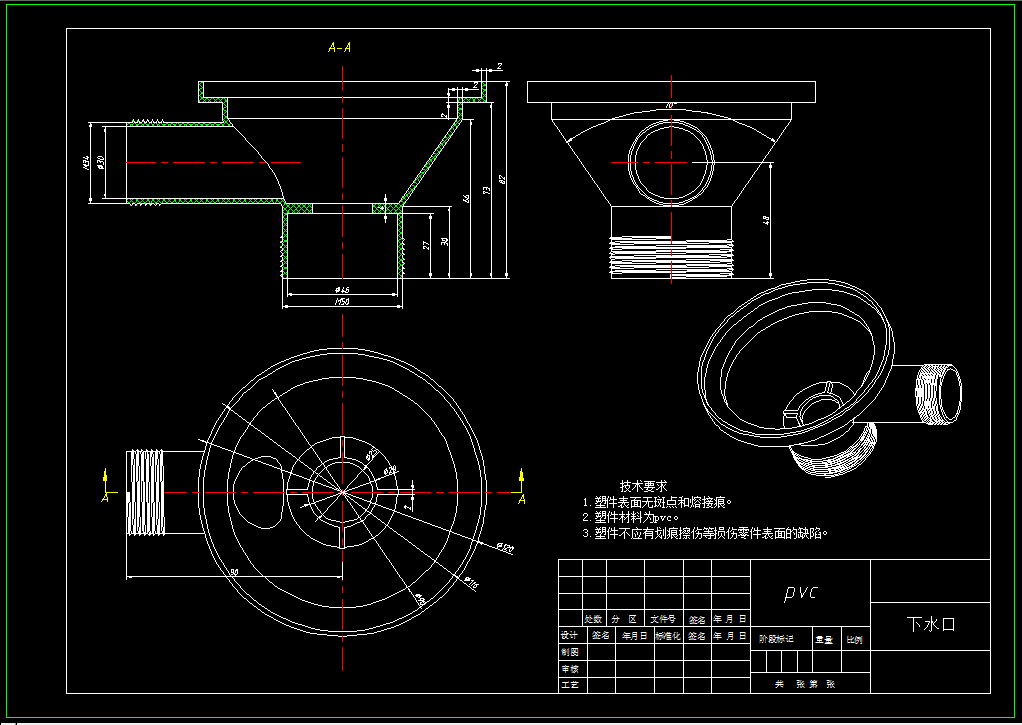

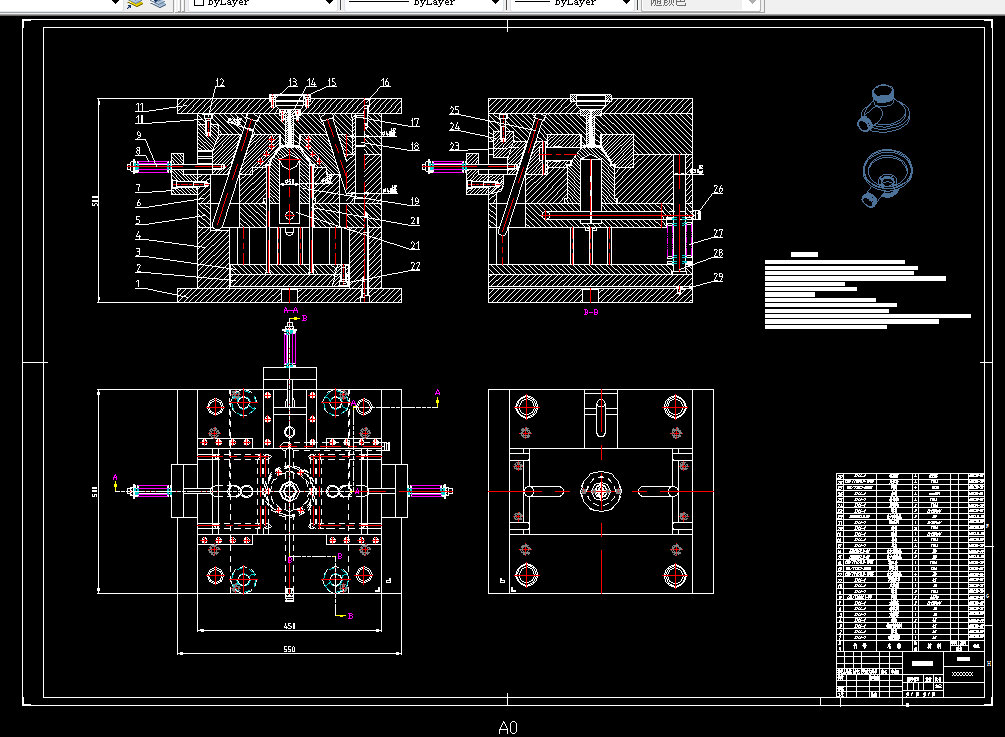

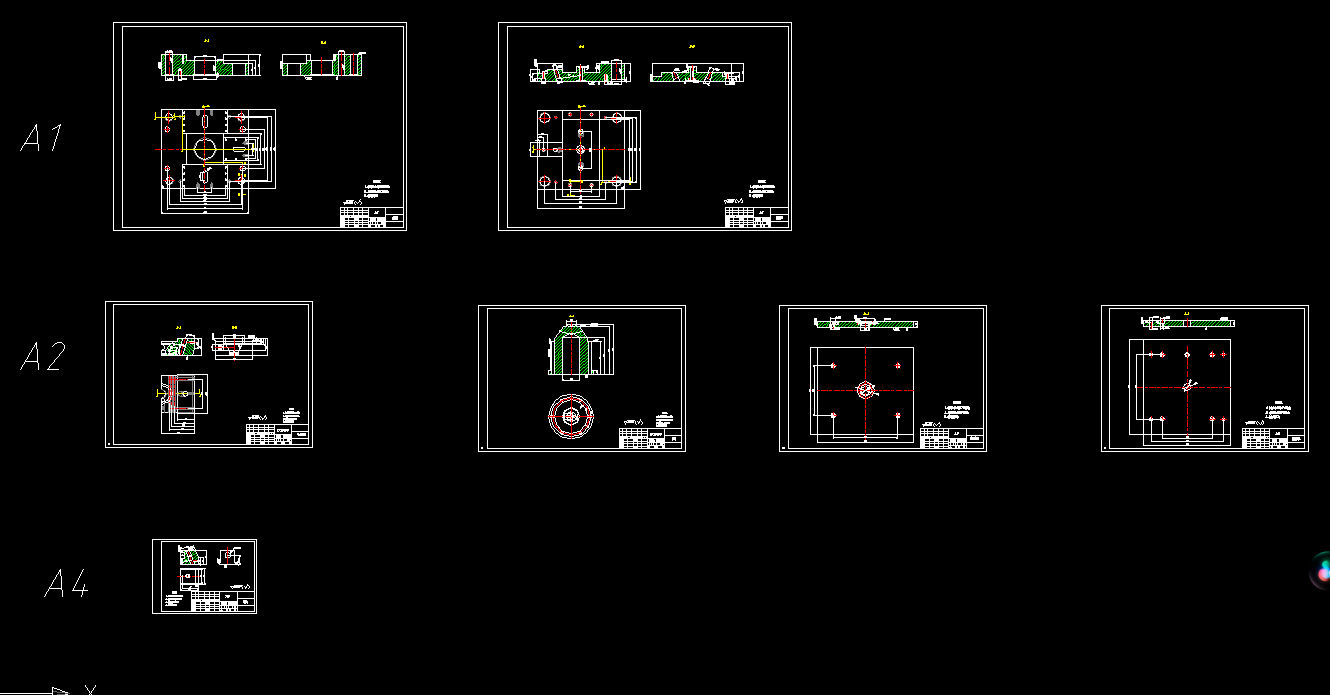

CAD版本图纸，共9张

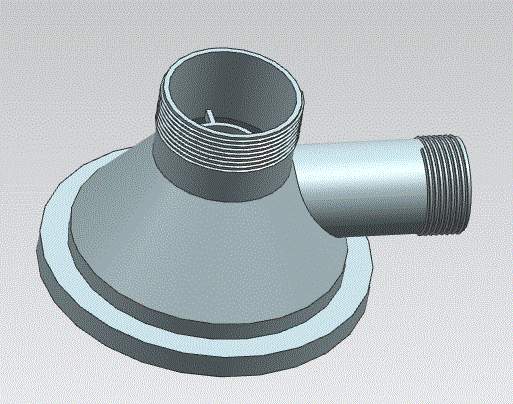

UG三维图一份

摘要

本文主要对成型水池下水口的注塑模具结构方案进行了设计，设计开始前先用相关软件对产品水池下水口进行三维建模；在设计水池下水口制作模具前，对所要制作的水池下水口结构与成型工艺进行简短的分析。并需要确定本次模具设计模具型腔腔数和最佳分型面位置；对浇口类型进行比较，已确定并且决定采用的浇口为轮辐式浇口；注塑模具浇注系统、排气系统、脱模机构的设计以及导向机构设计；经过计算选择了HTF250TJ型号的注塑机；对模具的冷却系统等相关结构进行完善，这其中还对型芯型腔的结构尺寸进行了设计计算，确保整个模具设计过程的标准性与合理性。在选择模架的时候，综合考虑选用了二板模的标准模架，针对产品两段外螺纹和一处φ30 mm的圆孔结构。设计了斜导柱加哈弗滑块成型产品外表面和外螺纹结构，斜导柱加滑块成型φ30 mm通孔，通过以上设计内容，完成了整个模具结构的设计。
