RT549-8P车用插头注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT549

作品包括:

Word版设计说明书1份

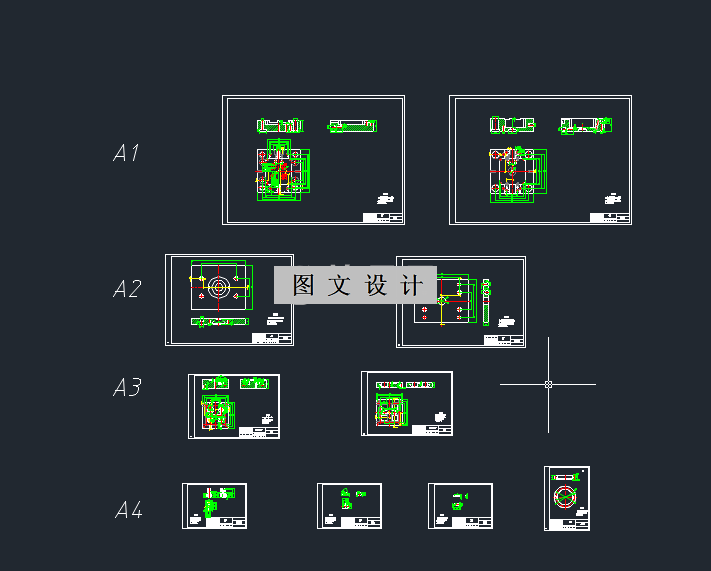

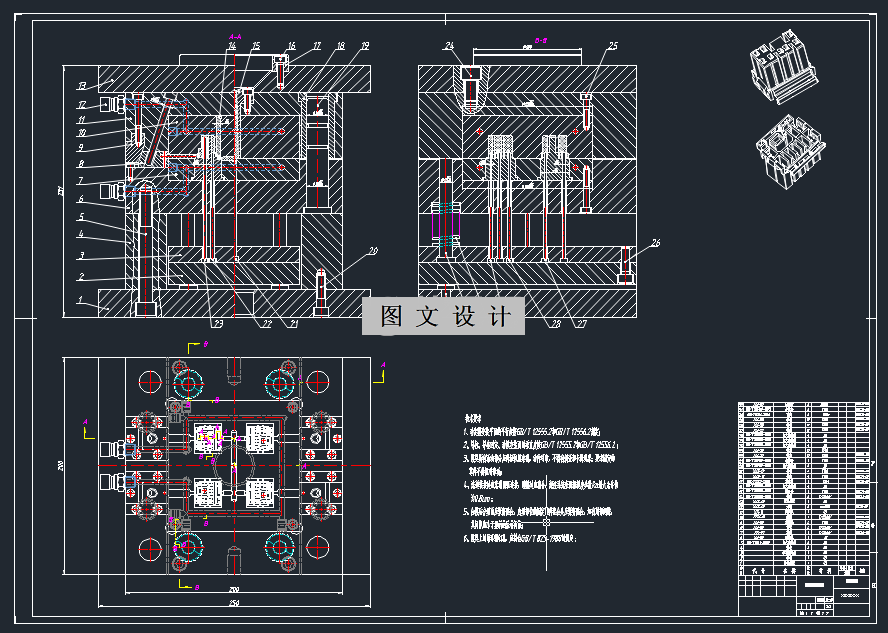

CAD版本图纸，共11张

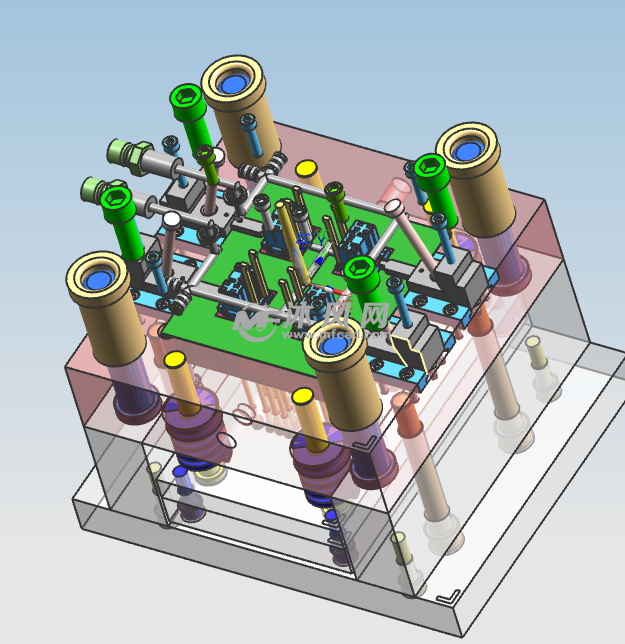

UG三维图一份

摘要

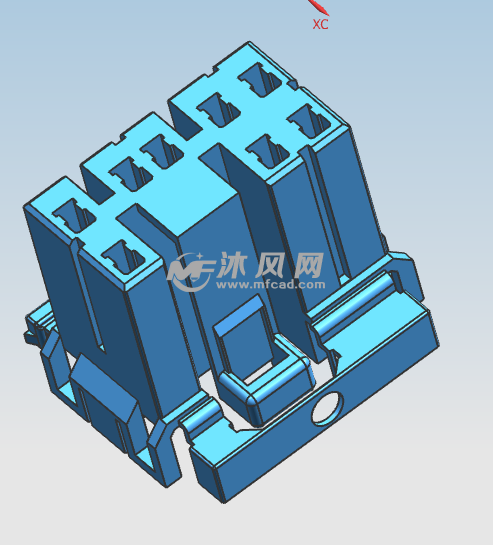

在开始进行模具结构设计之前运用三维绘图软件和AUTOCAD二维绘图软件对8P车用插头三维立体图及产品零件图进行绘制，从8P车用插头产品的成型结构特征开始、到对分型面分析及位置的选择、模具浇注系统设计、型芯型腔结构设计和尺寸计算，脱模推出机构、冷却系统、导向机构的设计等多方面详细叙述了8P车用插头注射模大致设计过程。与此同时合理地选用了注塑机型号，而且对注塑机压力，锁模力及顶出力等工艺参数进行详细校核，进而保证了设计的合理性及正规性。如此设计出的注射模结构才能确保模具工作运行可靠。
