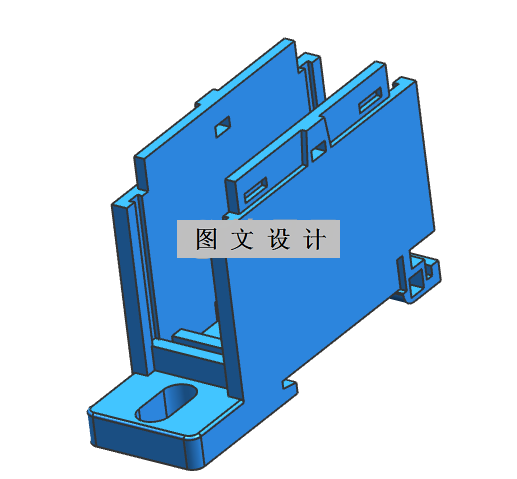

RT554-接线端子连接器注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT554

作品包括:

Word版设计说明书1份

开题报告一份

CAD版本图纸，共10张

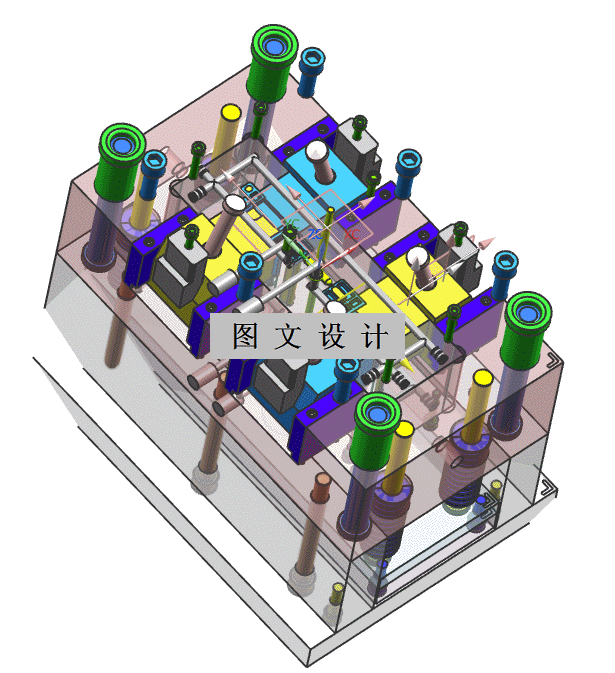

UG三维图一份

摘要

本次设计模具方案型腔个数为一模两腔，进料通过侧浇口完成，注射所用设备为海天牌，确定型号为HTF86TJ，然后为注塑模具设计的浇注系统、脱模机构、侧向抽芯机构、温度调节系统、排气系统等。其中，浇注系统中包括有主流道、分流道、、浇口等以及冷料穴等，脱模主要通过推杆推出接线端子连接器来实现，设计了斜导柱+滑块作为本次设计的侧向抽芯机构装置。成型零部件部分的设计选择了整体式型芯、型腔并做出了相应尺寸的计算、通过文字，图纸与相关计算来对模具结构进行设计与计算，这样设计出符合要求的模具。
