RT555-EW-35接线端子注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT555

作品包括:

Word版设计说明书1份

开题报告一份

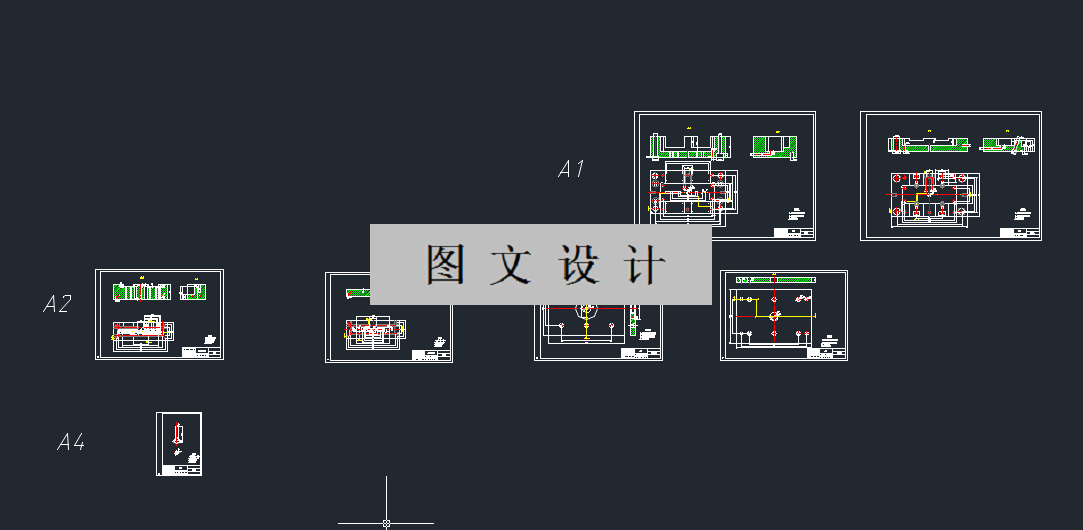

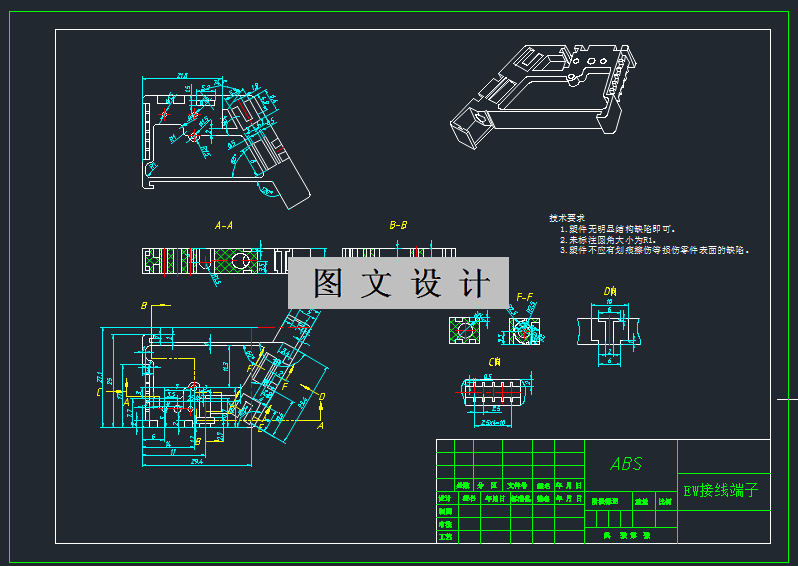

CAD版本图纸，共9张

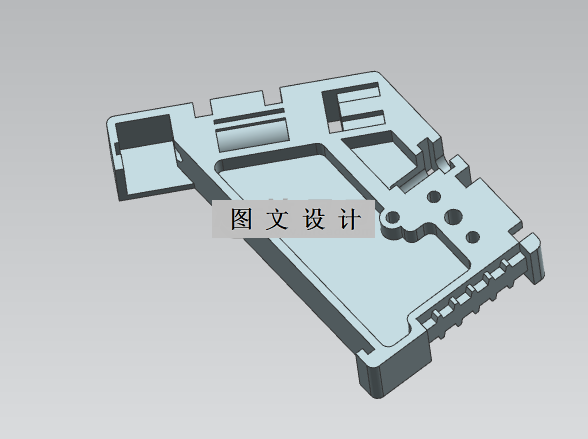

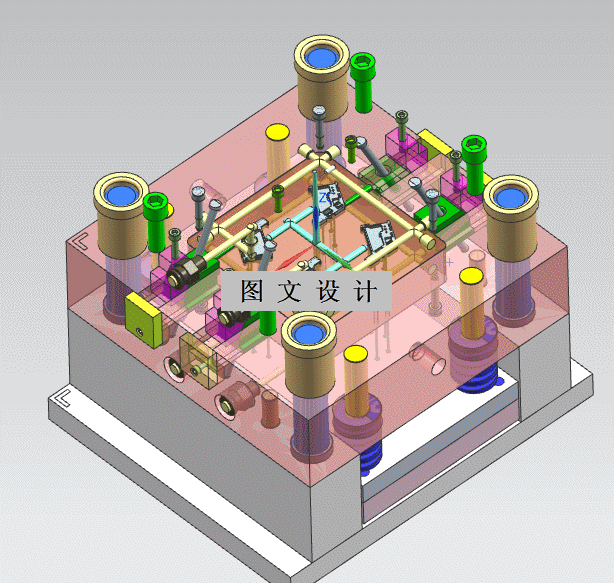

UG三维图一份

摘要

本次模具毕设设计是EW导轨固定件注塑模具设计计。主要是针对EW导轨固定件设计一整套注塑模具，主要包括浇注系统设计，脱模系统，冷却系统，抽芯等机构的设计。在开题答辩时候拟定了方案，型腔数目为一模4腔，浇口类型为侧浇口，本次模具设计的分型面的位置选择最大轮廓横截面处，在塑料冷却成型之后，由脱模机构推杆顶出塑件产品，顶杆使用复位杆复位时，返回。本次设计注射机的选择为J50E-D型号注塑机，采用了大水口龙记CI模架，在论文的最后对所选注塑机主要参数进行了教核，在整个设计过程中，通过CAD、PROE等软件绘制的模具装配图，模具零件图，以及模具三维。
