RT557-弹簧双层接线端子注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT557

作品包括:

Word版设计说明书1份

开题报告一份

CAD版本图纸，共9张

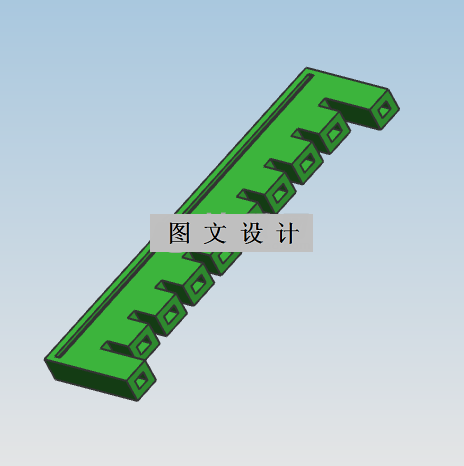

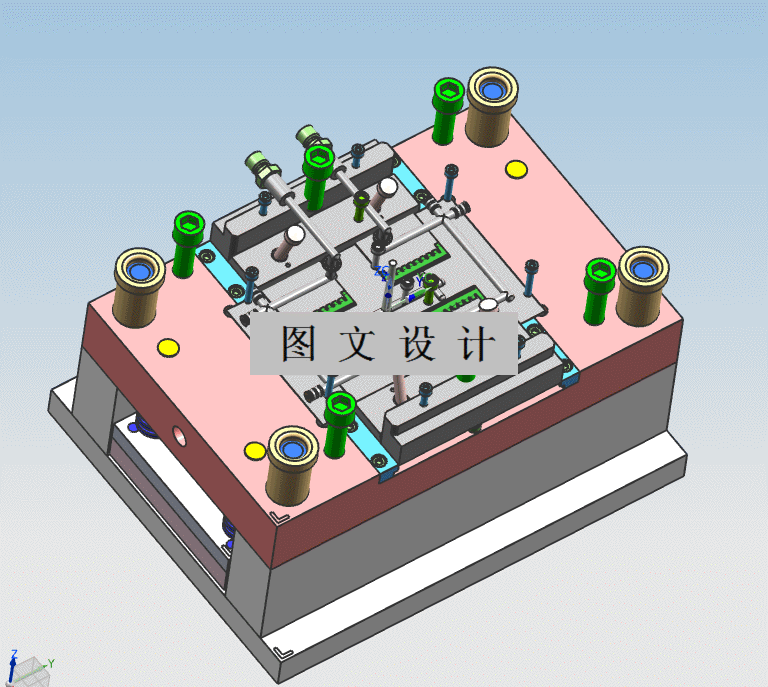

UG三维图一份

摘要

对弹簧双层接线端子的作用进行了解，然后对制件的工艺性能进行分析，掌握产品的规格。本次通过对弹簧双层接线端子进行注塑模具的设计，充分运用UG软件注塑模具的过程与方法。确定型腔个数为四个，进料通过侧浇口完成，注射所用设备为型号为XS－ZY－250，整个模具包含成型零部件、浇注系统、脱模机构、侧向抽芯机构、温度调节系统、排气系统等。其中，浇注系统中包含主流道、一级分流道、二级分流道、浇口等以及冷料穴等，脱模主要通过推杆推出塑件来实现，侧向抽芯机构设置为斜顶。叙述UG对模具进行结构设计的优势，采用UG软件进行弹簧双层接线端子进行设计，大大节省了设计时长，提高计算准确性，降低了设计成本。然后，对说明书进行编写，通过文字，图纸与相关计算来对产品进行分析，这样设计出符合要求的模具。
