RT558-儿童玩具电池后盖注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT558

作品包括:

Word版设计说明书1份

开题报告一份

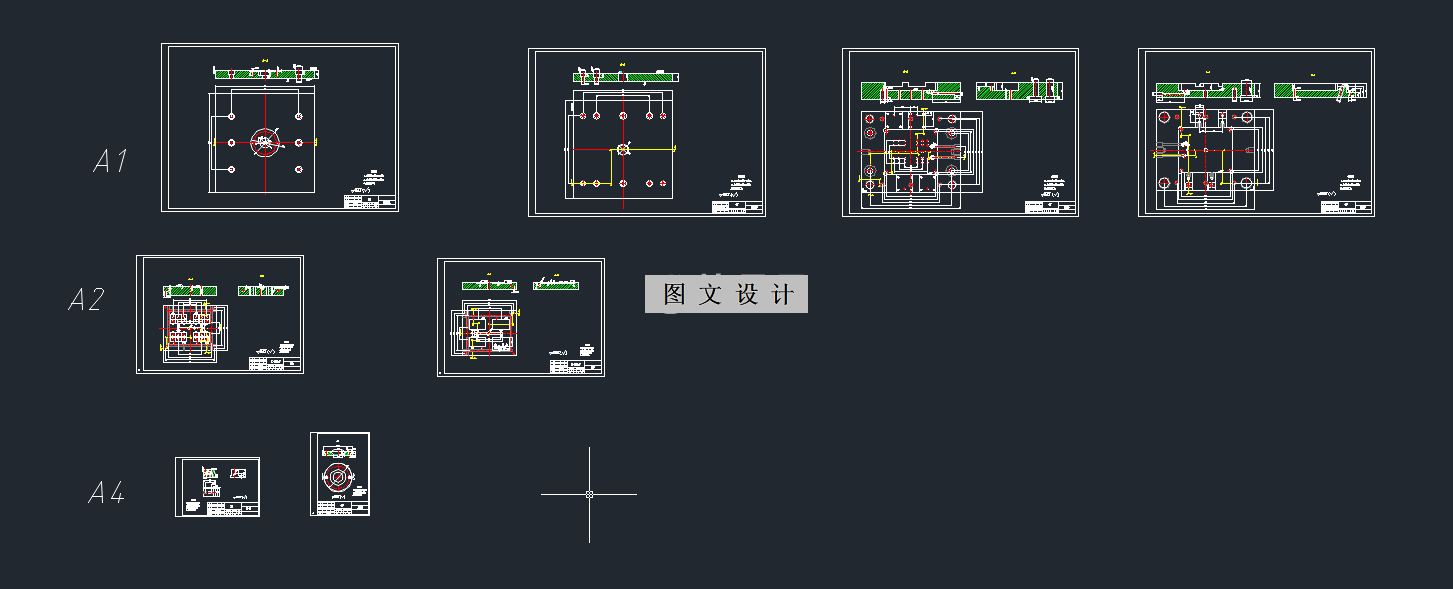

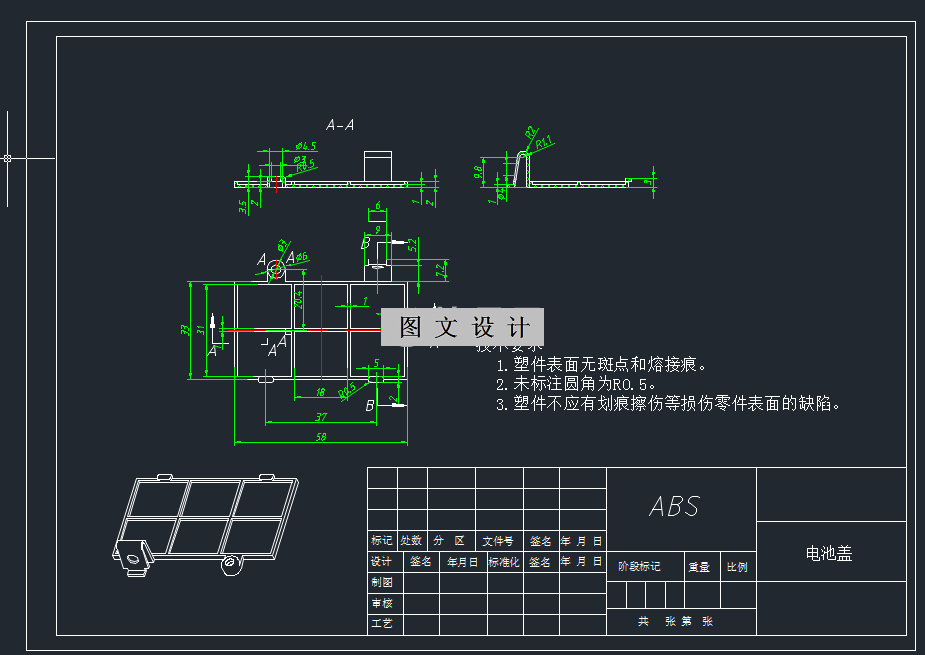

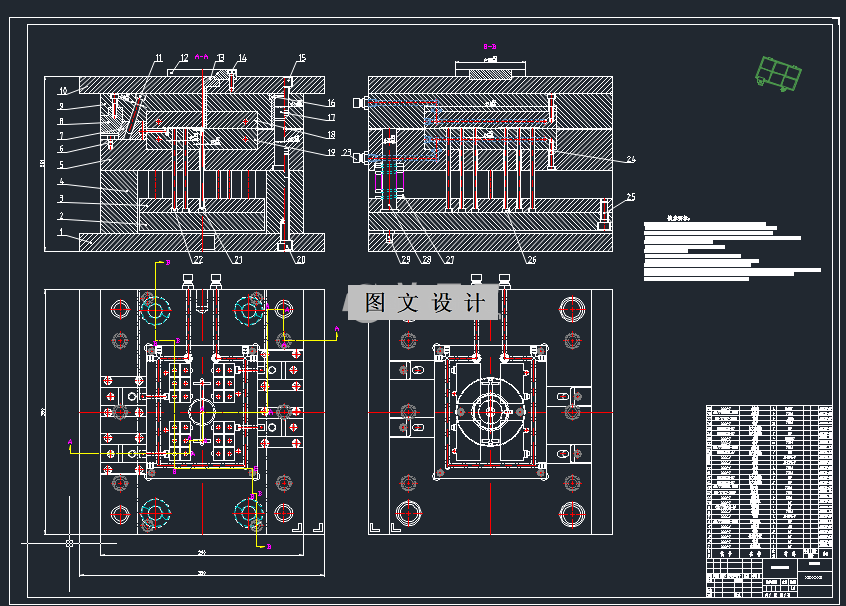

CAD版本图纸，共10张

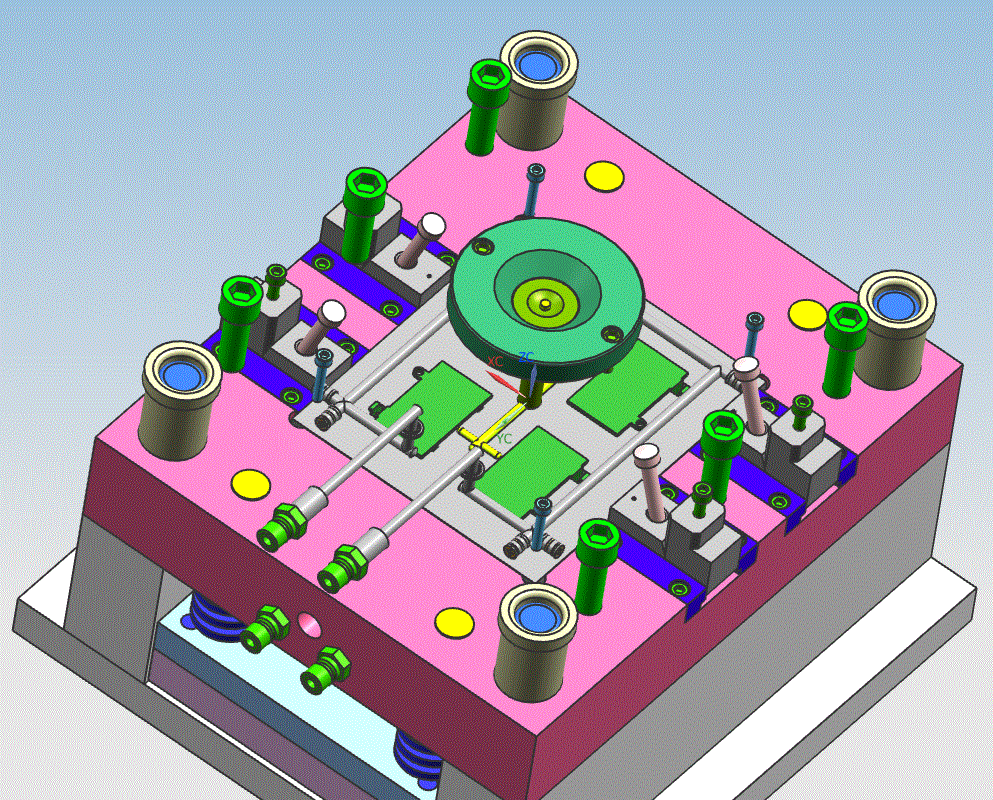

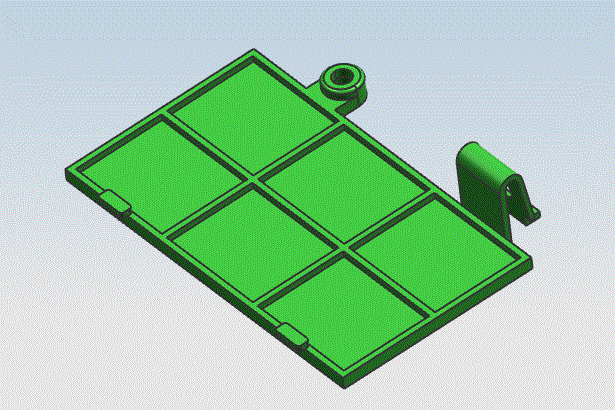

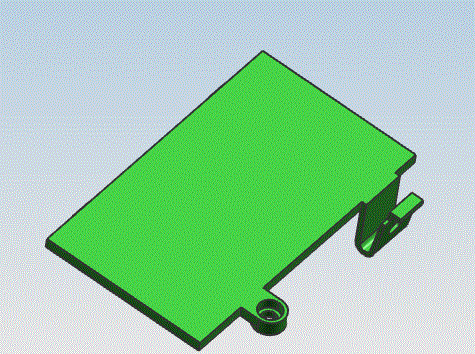

UG三维图一份

摘要

通过分析它的外部结构形状结构和尺寸大小以及精度来拟定合理的模具设计方案，并对产品的塑料原材料进行选择并作出主要性能分析，产品体积通过三维软件分析获得，并初选了注塑机型号为XS-ZY-125。本次设计分型面位置进在了产品底面最大轮廓面面积处，型腔数目决定采用一模四腔结构，型腔排布采用H型排布，在浇口类型上选择了侧浇口类型，在制品的脱模机构上我们采用推杆推出儿童玩具后盖的方式来推出产品。由于产品存在侧孔结构，需要设计抽芯机构成型，最后经过分析，认为此次的塑料模具设计还需要设计一套模具冷却系统，这样能够提高产品的成型质量。最后对注塑机主要参数进行了校核。
