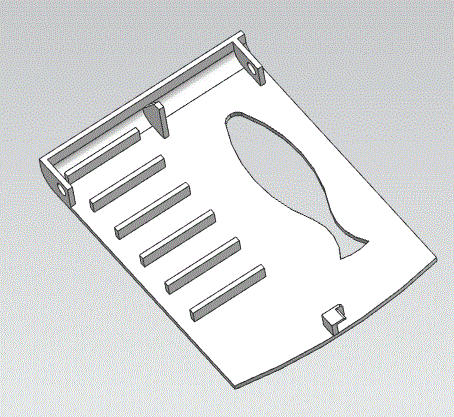

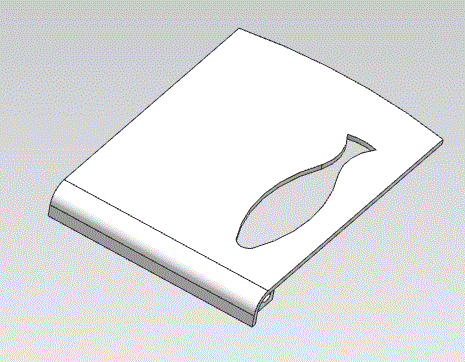

RT559-工具箱盒盖注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT559

作品包括:

Word版设计说明书1份

开题报告一份

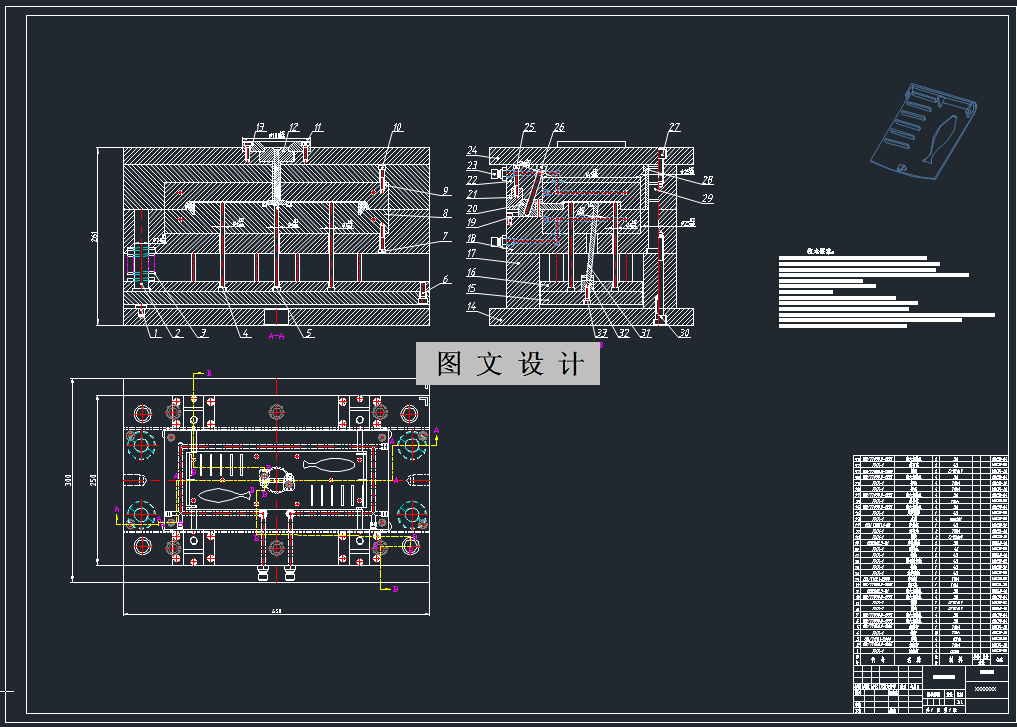

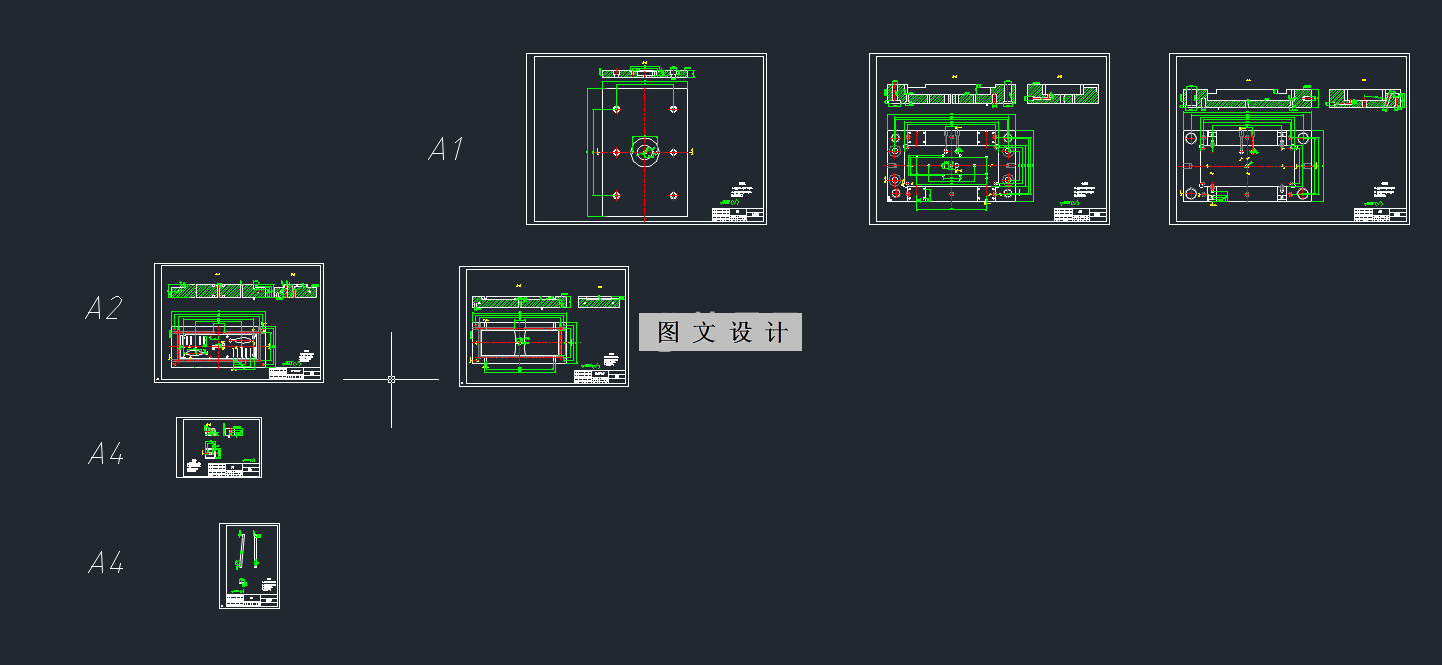

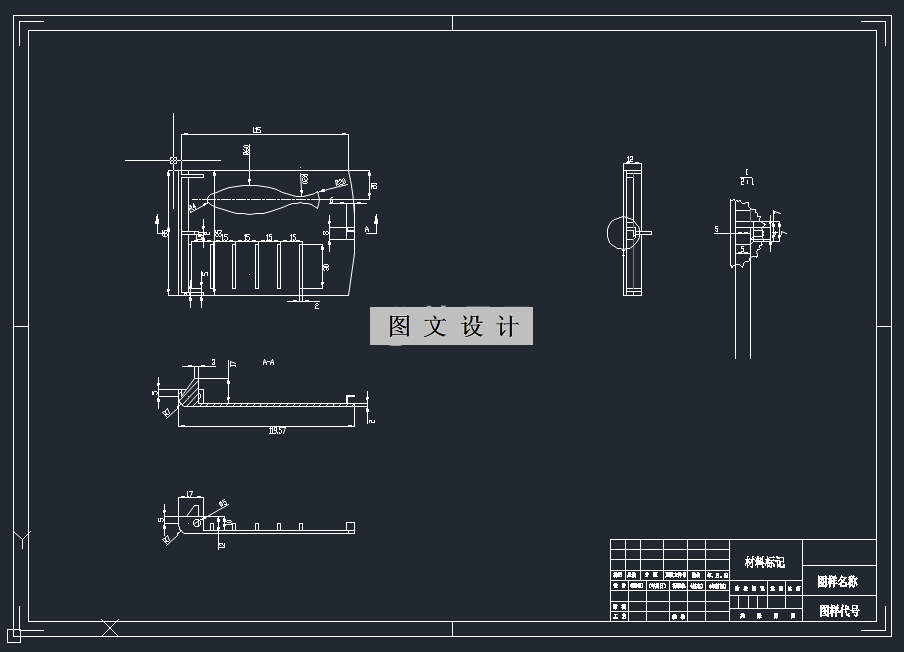

CAD版本图纸，共9张

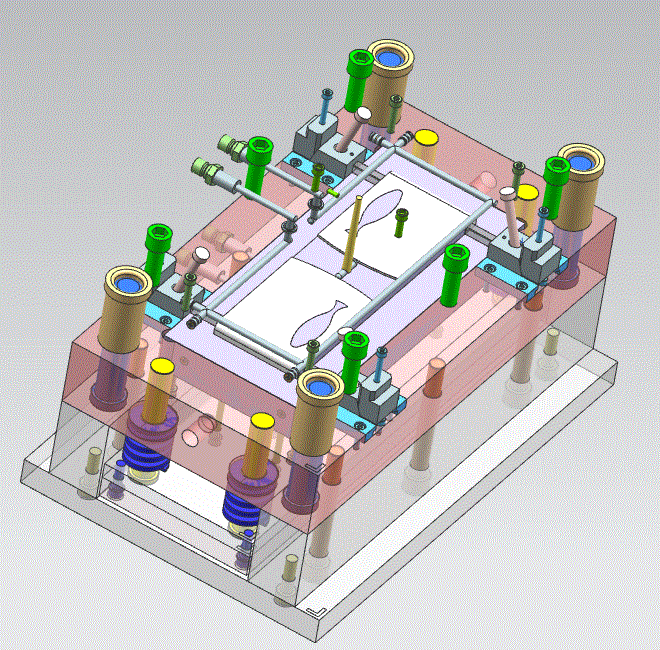

UG三维图一份

摘要

通过分析它结构复杂程度以及尺寸精度要求来设计合理的模具方案，接着对产品的塑料原材料进行了选择并做出分析，初选了注塑机型号为XS-ZY-250。由于产品有装配要求，尺寸精度要求比较高，型腔数目决定采用一模两腔结构，型腔排布采用一字型排列方式，本次设计分型面位置选在了沿着产品底面形成的最大轮廓面处，由于产品表面要求不高，所以选择了侧浇口浇口类型，本次设计的脱模机构选择了推杆脱模方式。由于产品上存在侧孔和倒扣结构，还需要为模具产品成型设计抽芯机构，为了保证产品的成型质量缩短冷却成型时间为模具设计了合适的冷却系统，最后对注塑机几个主要参数进行了校核。
