RT562-盒盖注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT562

作品包括:

Word版设计说明书1份

开题报告一份

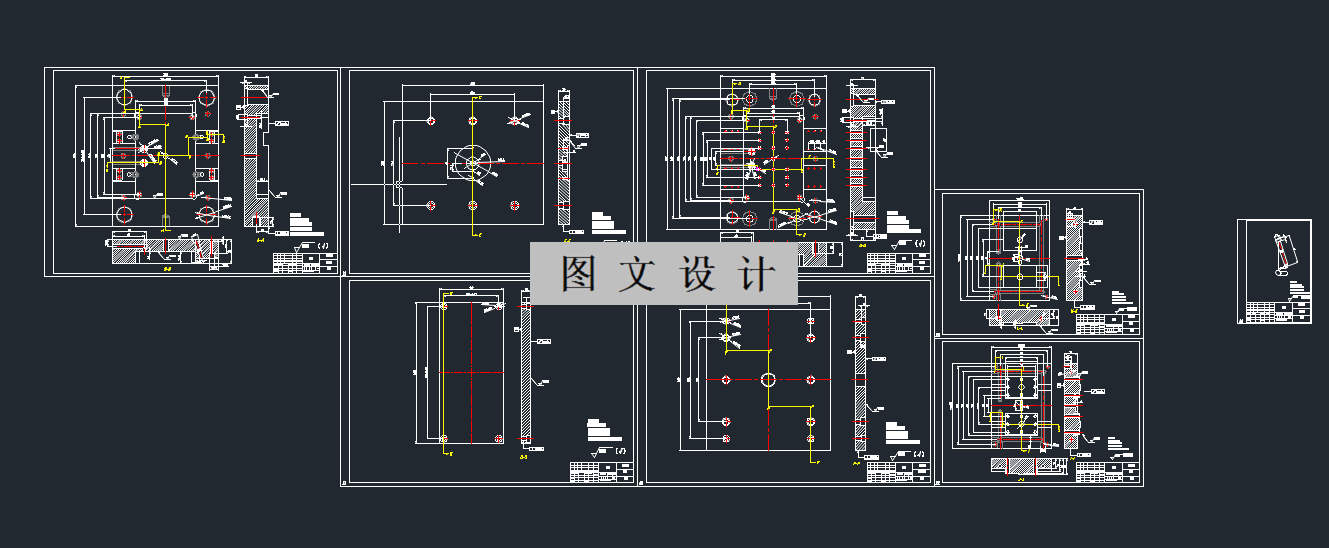

CAD版本图纸，共10张

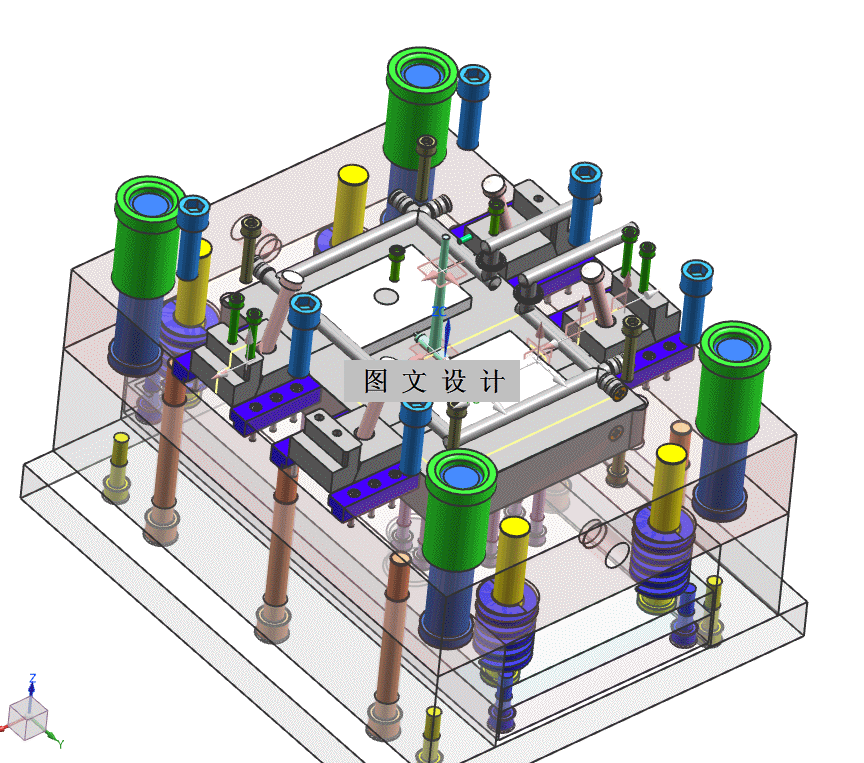

UG三维图一份

摘要

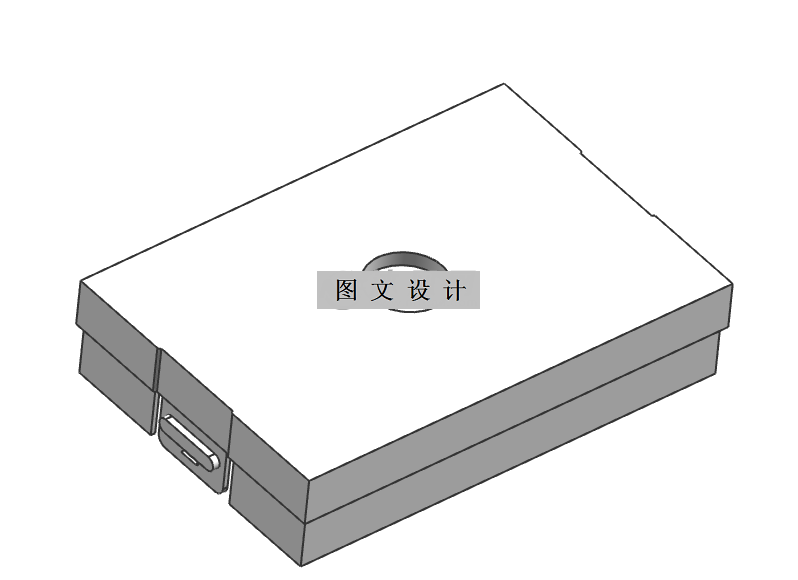

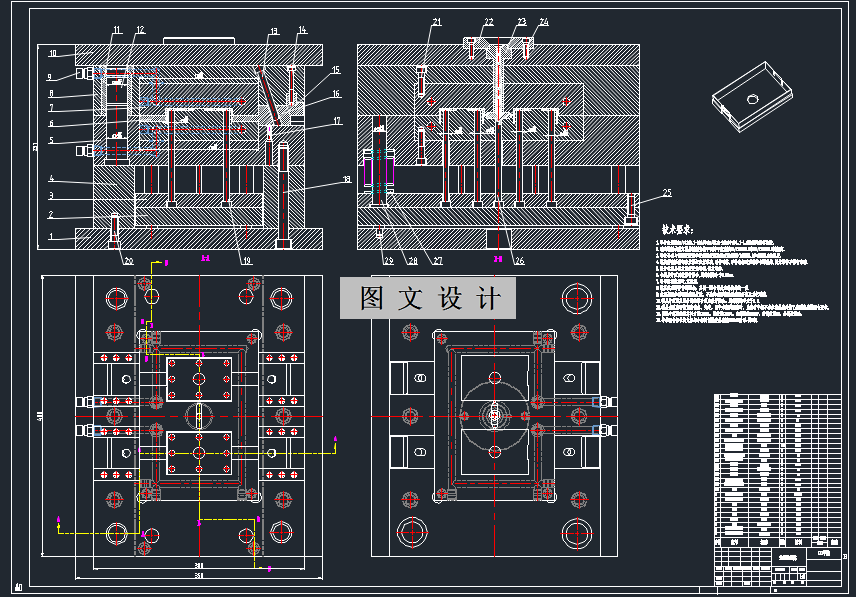

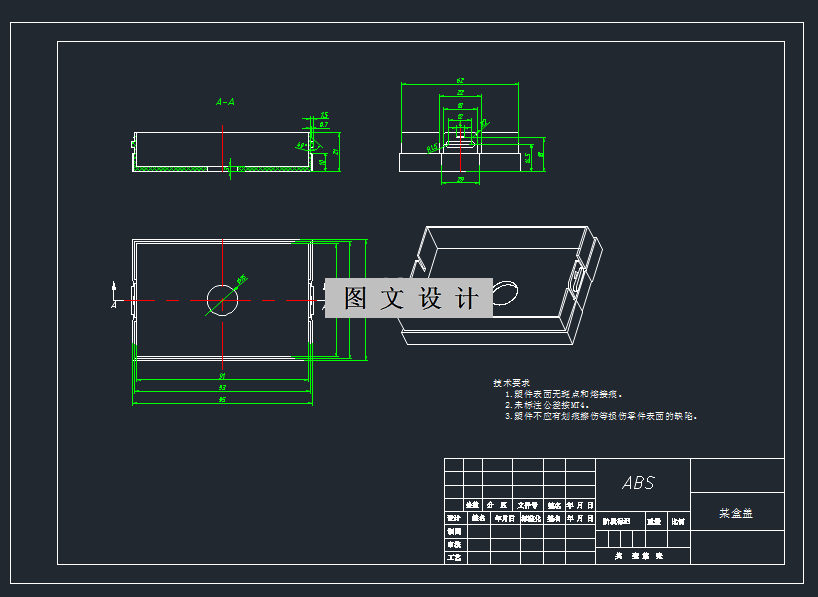

本文研究的是盒盖的注塑成型模具设计。在本次模具设计中首先绘制出某盒盖三维图并导出了产品零件图，通过分析它结构复杂以及精度来设计合理的模具方案，接着对产品的塑料原材料进行了选择并做出分析，初选了注塑机型号为XS-ZY-125。型腔数目决定采用一模两腔结构，型腔排布采用一字型排列方式，本次设计分型面位置进在了产品底面处，由于产品表面要求不高，所以选择了侧浇口类型，注塑机选用HTF90注塑机，所选模架型号为CI型框架。本次设计的脱模机构选择了推杆推出方式。然后为本次塑料模具设计设计一套模具冷却系统。最后对注塑机主要参数进行了校核。最后根据以上所设计的内容，通过所掌握的二维和三维软件完成了模具装配图、模具三维装配体以及模具零件图绘制。

1287482
