RT563-车载手机支架托架注塑模具设计【含UG三维图】 下载积分：150　资料编号： RT563

作品包括:

Word版设计说明书1份

开题报告一份

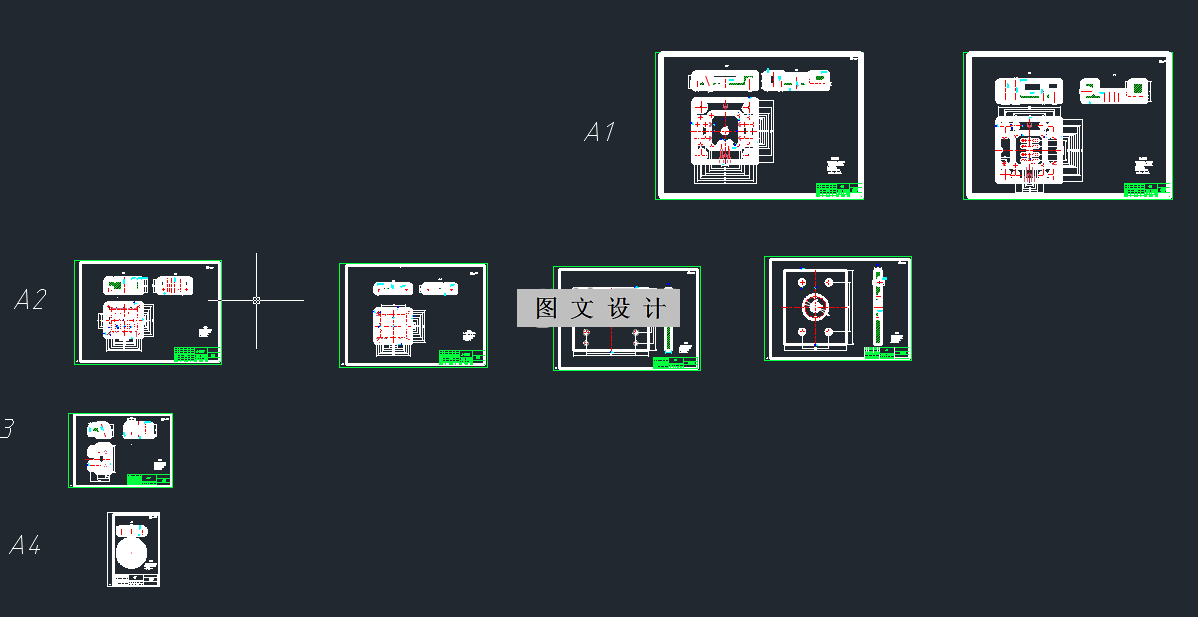

CAD版本图纸，共10张

UG三维图一份

摘要

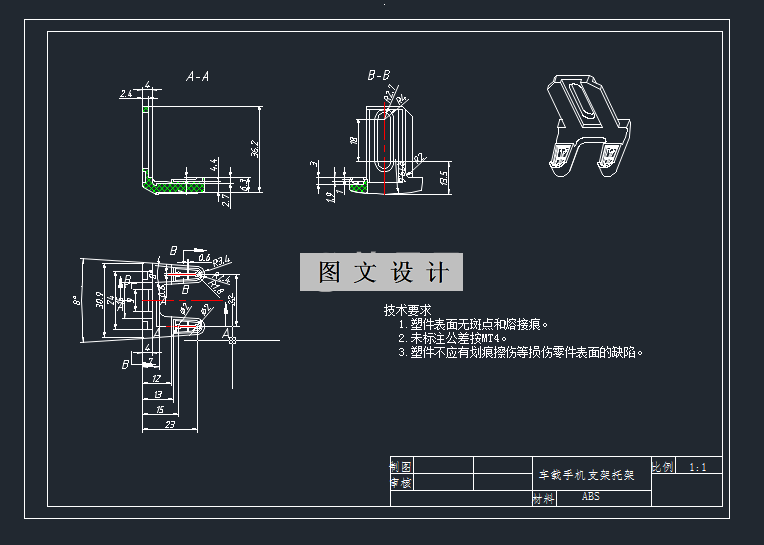

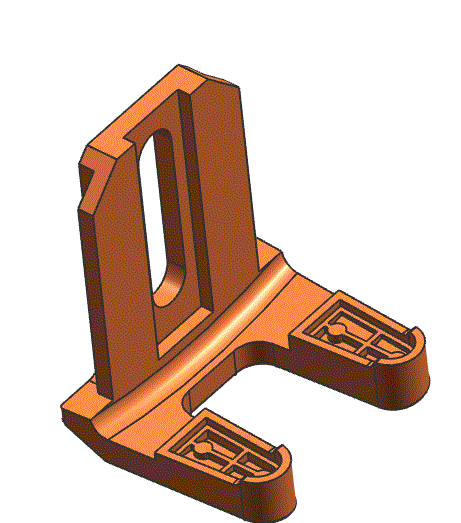

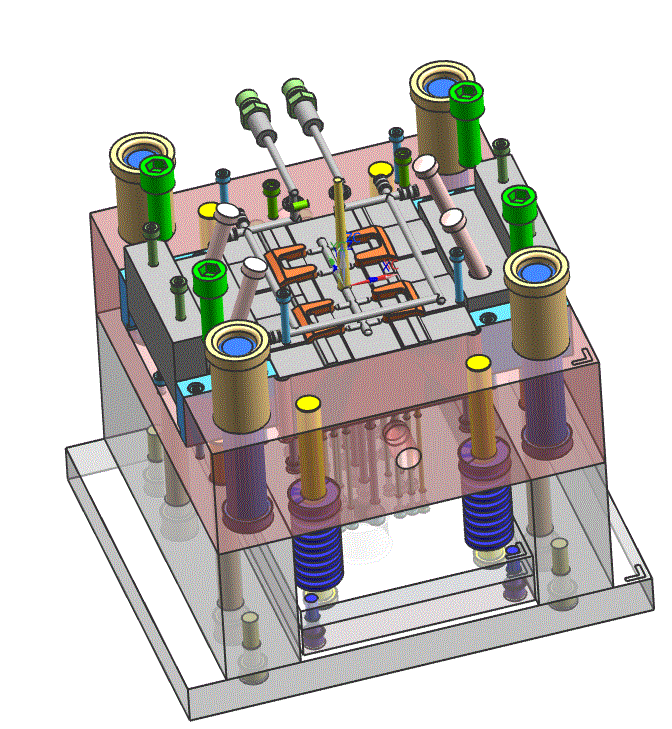

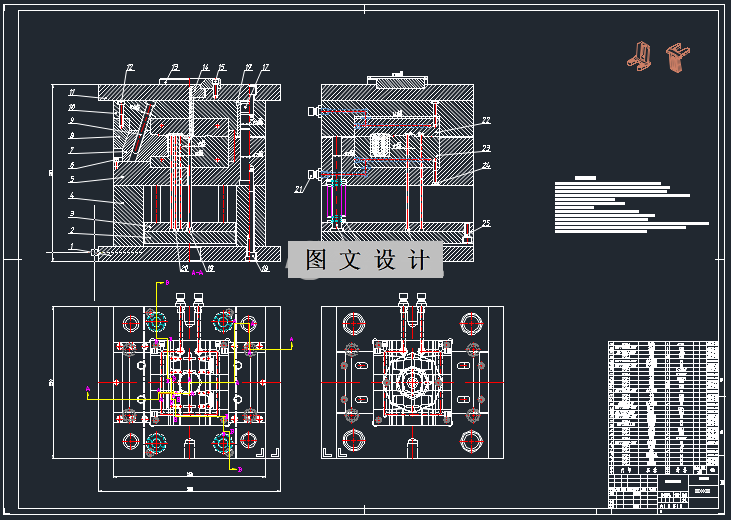

绘制出了车载手机支架托架产品三维图，通过分析它的外部结构形状结构和尺寸大小以及精度来拟定合理的模具设计方案，并对产品的塑料原材料进行了选择并作出类性能分析，产品体积通过三维软件分析获得，并初选了注塑机型号为XS-ZY-125注塑机。该载手机支架托架的注塑模具，型腔数目采用一模四腔，浇口采用侧浇口，注塑机选用HTF90注塑机，所选模架型号为CI型框架。完成了该注塑模具装配图，完成了型芯，型腔，分型面，侧抽芯，浇口，定模座板，动模座板等非标准件的零件图。设计完成了该模具的推出机构，冷却、排气系统。本模具设计的难点在于铰链孔的侧抽芯，本设计采用最常用到的斜导柱形式的侧面抽芯结构。这种结构在模具的侧向抽芯工作中比较常用，它在结构组成上通常有如下几部分：楔紧块、滑块和关键的部件斜导柱。
