RT687-华为mate30手机壳注塑模具设计【含UG三维图】 下载积分：180　资料编号： RT687

作品包括:

Word版设计说明书1份

开题报告一份

CAD版本图纸，共10张

UG三维图一份

摘要

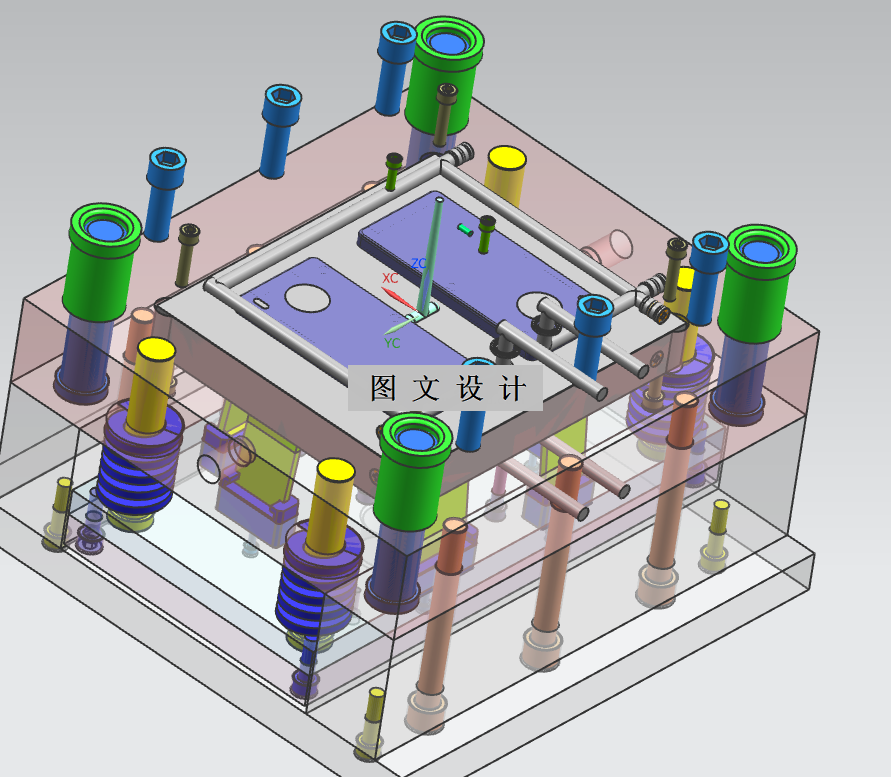

智能手机自从出现在人们的视野之后，随之不断普及，已经成为我们生活中必不可少的电子产品，对于这个十分重要的电子产品，我们此次毕业课题主要是围绕其保护壳进行设计，在对现有的手机壳进行分析、参考的基础上设计完成了模具大致方案的拟定，材料选用TPU。采用了UG和CAD软件绘制了手机壳的3D图及零件图。然后展开手机壳注塑模具设计，模具型腔数目采用一模两腔，浇口采用潜伏式浇口中的潜顶杆类型，注塑机选用XS－ZY－250国产注塑机，所选模架型号为CI型框架。完成了该注塑模具装配图，完成了成型零件型芯，型腔，分型面，侧抽芯，浇口，定模座板，动模座板等非标准件的零件图。设计完成了该模具的推出机构，冷却、排气系统。本模具设计的难点在于手机壳侧壁上侧凹和侧孔结构的成型，本设计采用最常用到的斜推杆侧向抽芯结构。这种结构在模具的侧向抽芯工作中比较常用，它在结构组成上通常有如下几部分：斜推杆、斜推杆固定块。
