N2741-分隔式零件盒注塑模具设计【含UG三维图】 下载积分：150　资料编号： N2741

作品包括:

Word版设计说明书1份

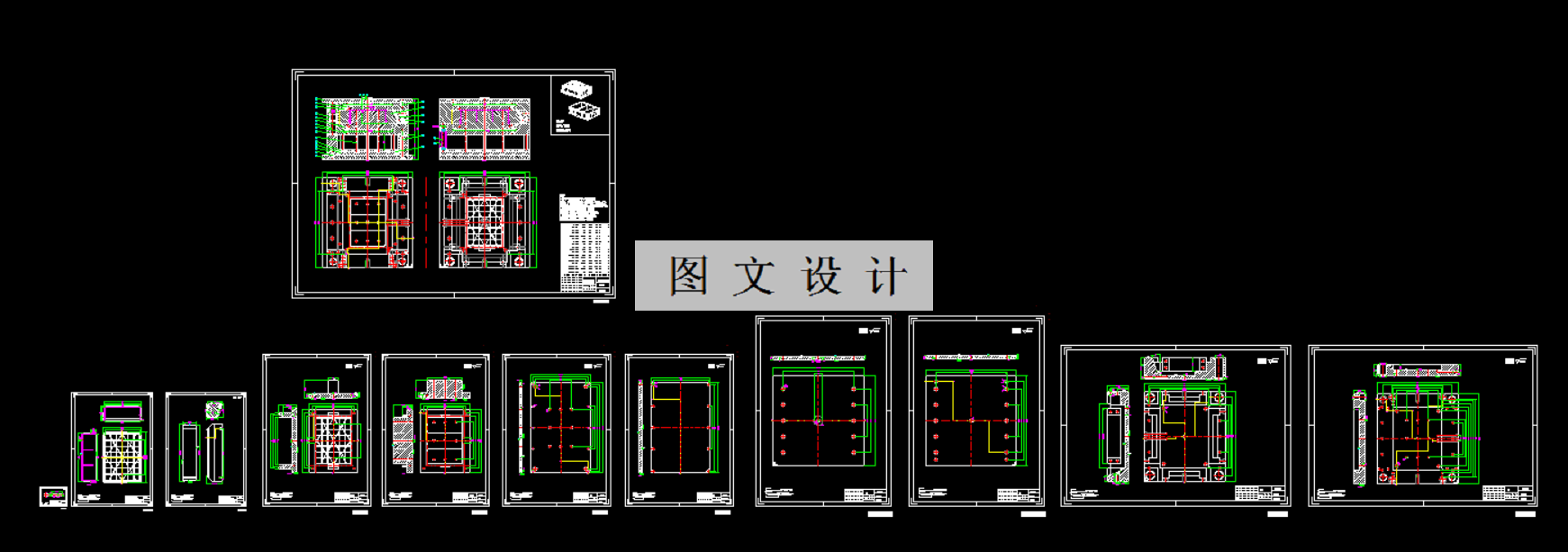

CAD版本图纸，共12张

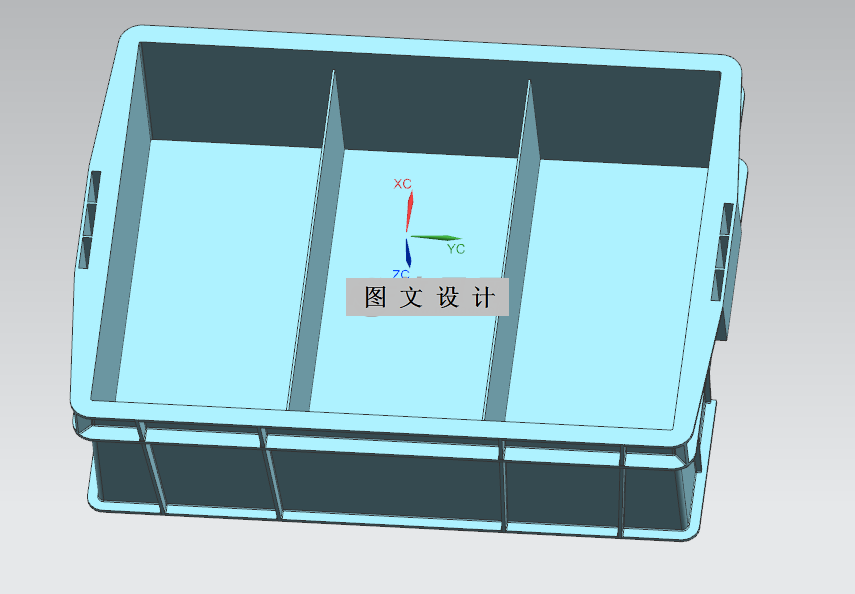

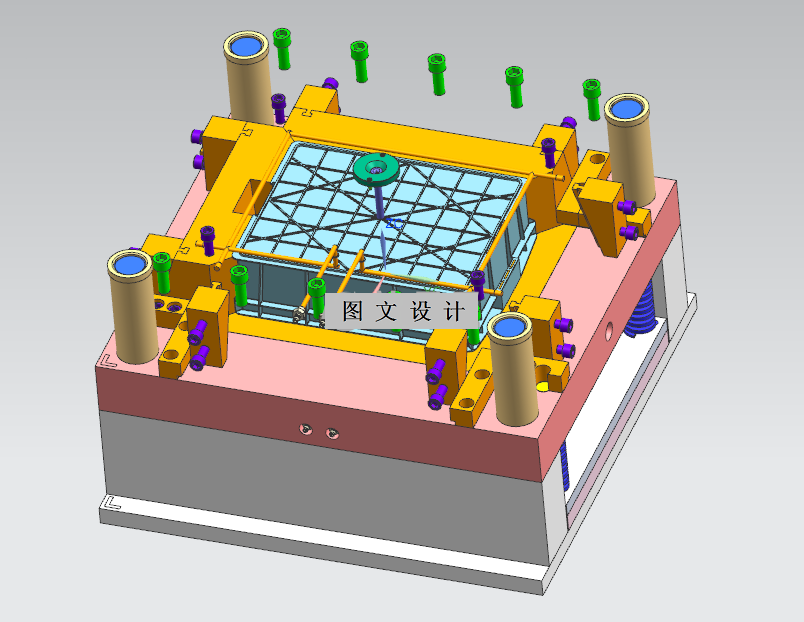

UG三维图一份

摘要

本次设计题目为“带柄分隔式零件盒注塑模结构设计”，通过分析可以了解到部分零件的外形，其特点是结构简单，要求精度不高，且产品数量大，所以选用PP材料，具有一模一腔的特点，模具设计经典布局，分型面设计最大限度的在平面零件下边缘，保证零件外观无缺陷，所以选择一些浇口方式。
