N2747-冰箱出风板注塑工艺及模具设计【含UG三维图】 下载积分：150　资料编号： N2747

作品包括:

Word版设计说明书1份

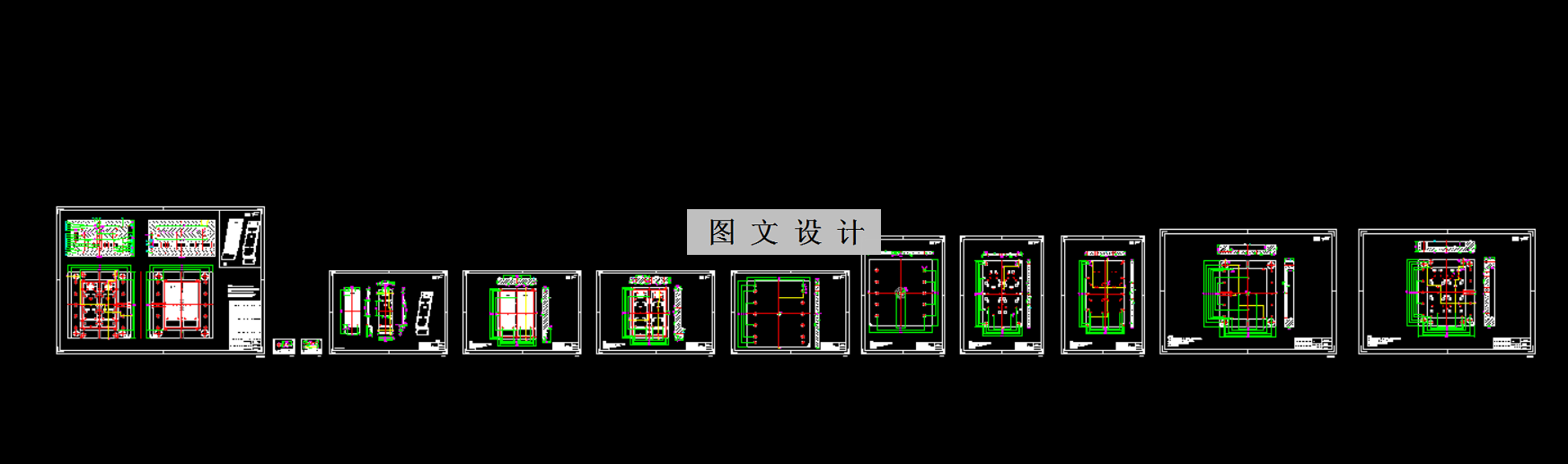

CAD版本图纸，共12张

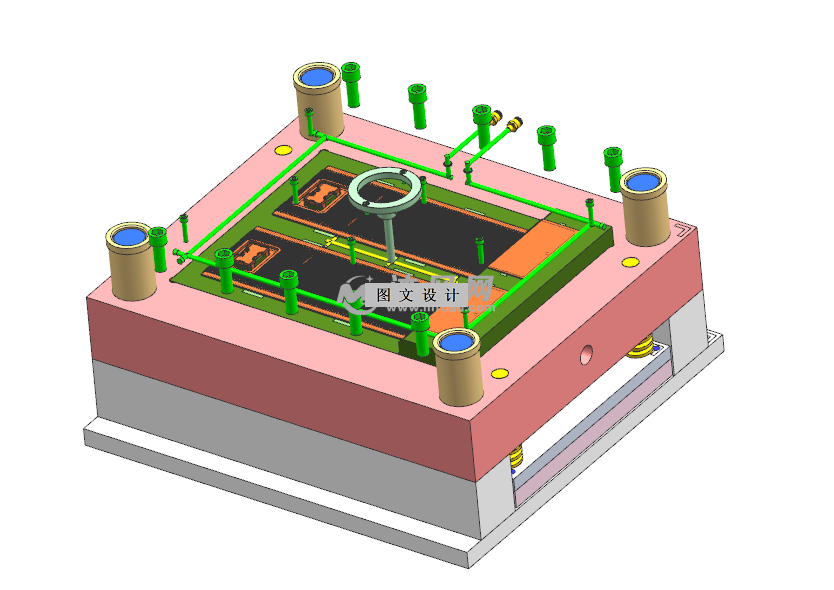

UG三维图一份

摘要

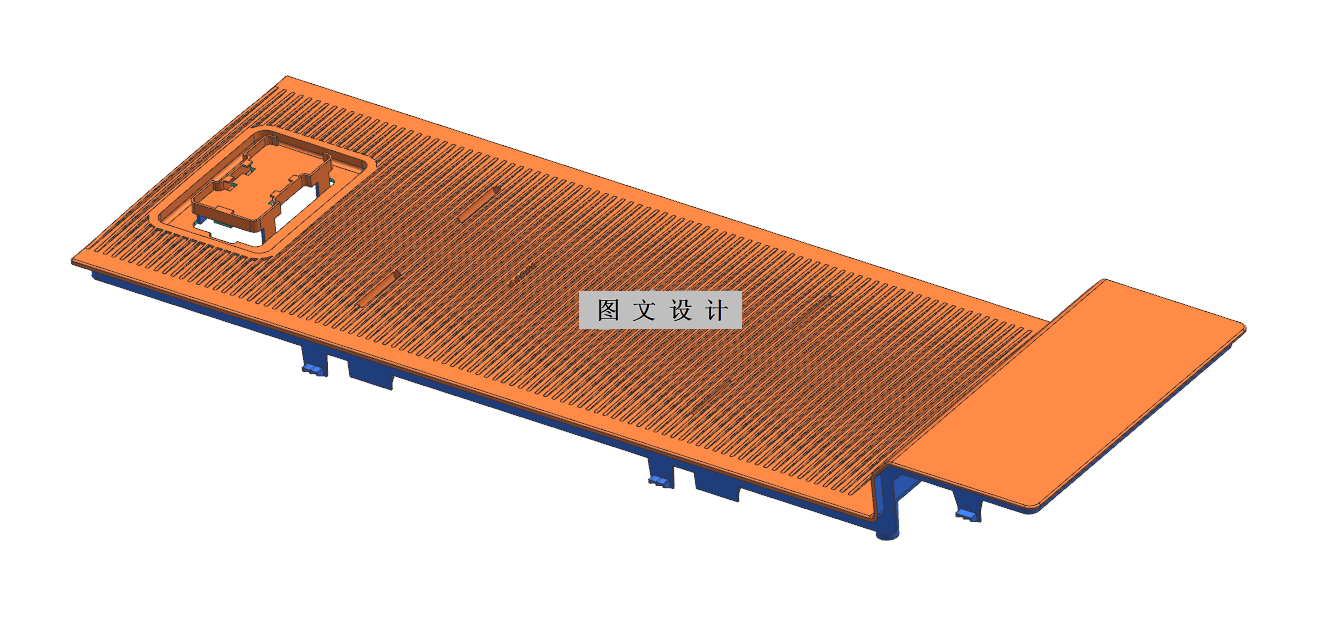

冰箱出风板注塑模具设计进行设计分析，在设计过程中，先对制品的结构和形状进行分析，可以得出本次设计的零件结构上具有形状规整、结构简单的特点，同时产品对精密度的要求并不是非常高，同时产品的加工为大批量的生产方式。通过分析，确定其选用的加工材料的为ABS，本次模具的设计采用的是一模两腔的经典布局形式，分型面设计的时候，确定的位置为平面最大边缘处，这样可以有效的确保产品加工不会对产品的外观造成影响，同时选用的为侧浇口的浇注方式。 在本次模具的设计过程中，这次对我个人能力是一次非常好的锻炼，刻苦研究相关注塑模具的知识，同时也学到了很多内容，从中也了解到了如何去分析注塑模具逇零件和结构以及注射成型加工工艺，此外还了解了如何通过对模具的参数进行分析，最终选取适当的注射成型机，在本次设计设计过程中，让我对几年来所学的注塑模具知识进行了一次巩固，让我更加熟练的了解到了如何通过三维计算机软件和CAD完成模具的设计。
