N2748-夹子注塑模具设计【含UG三维图】 下载积分：100　资料编号： N2748

作品包括:

Word版设计说明书1份

CAD版本图纸，共13张

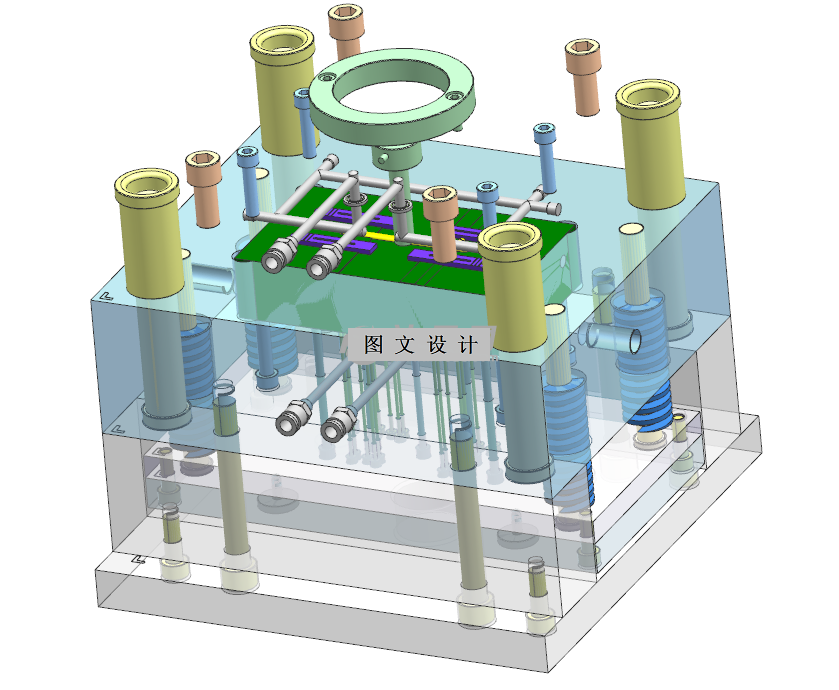

UG三维图一份

摘要

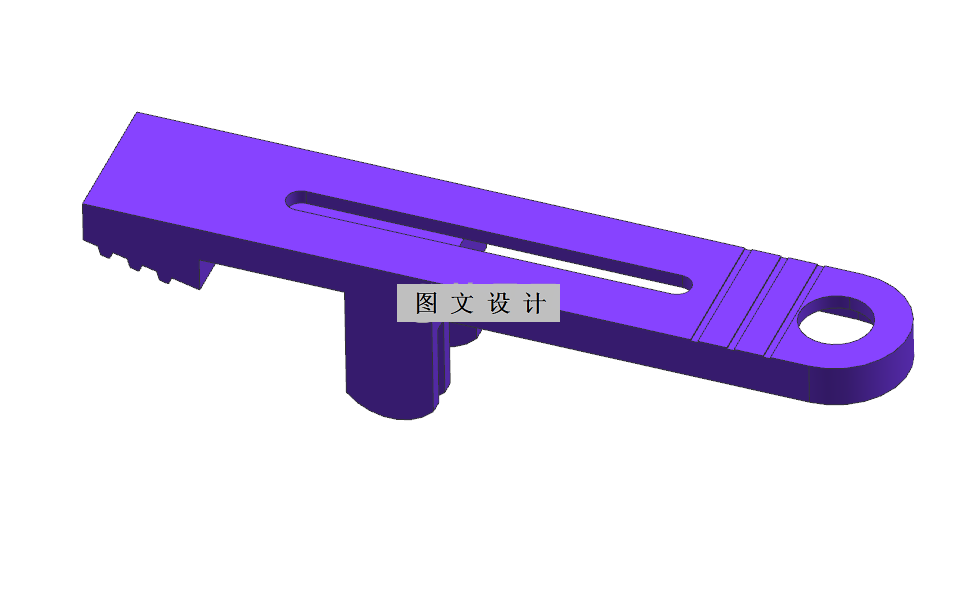

本次的设计产品是一个圆形夹子，产品结构简单，壁厚均匀。使用三维软件对产品进行立体造型。在产品的设计过程中要综合考虑到产品出模、外观质量等等，所以要对产品的拔模斜度，分型面进行合理的设计。绘制完成后，根据产品的体积尺寸，合理选择注塑机型号，然后根据计算出的产品的胶量来确定模穴数，再确定模架的尺寸，就能初步完成模架模仁尺寸的确认。在确定模架模仁尺寸后，对模具分型面做出合理选择，分型面的选择要考虑产品的顶出、外观需求、排气及加工便捷性。另外，进胶点的选择也很重要，要考虑到塑胶材料的流动性、收缩率及产品流长比。要使产品能平衡填充的同时注塑压力尽可能的小，这是能得到好品质产品的一个前提。另外，冷却水路的设计要考虑到产品形状、顶针排布等等，冷却水路要尽量使产品各部分均匀冷却。顶出机构通采用圆推杆顶出，圆推杆需分布均匀且推杆需避开外观需求表面。如有特殊需求，则可用推板顶出或吸盘吸出。另外在绘制零件图时还需要考虑到零件的制造工艺，保证零件强度足够，易加工，便捷更换。以上因素在设计过程中都需要综合考虑。
