N2752-美工刀滑槽级进模具设计【含UG三维图】 下载积分：150　资料编号： N2752

作品包括:

Word版设计说明书1份

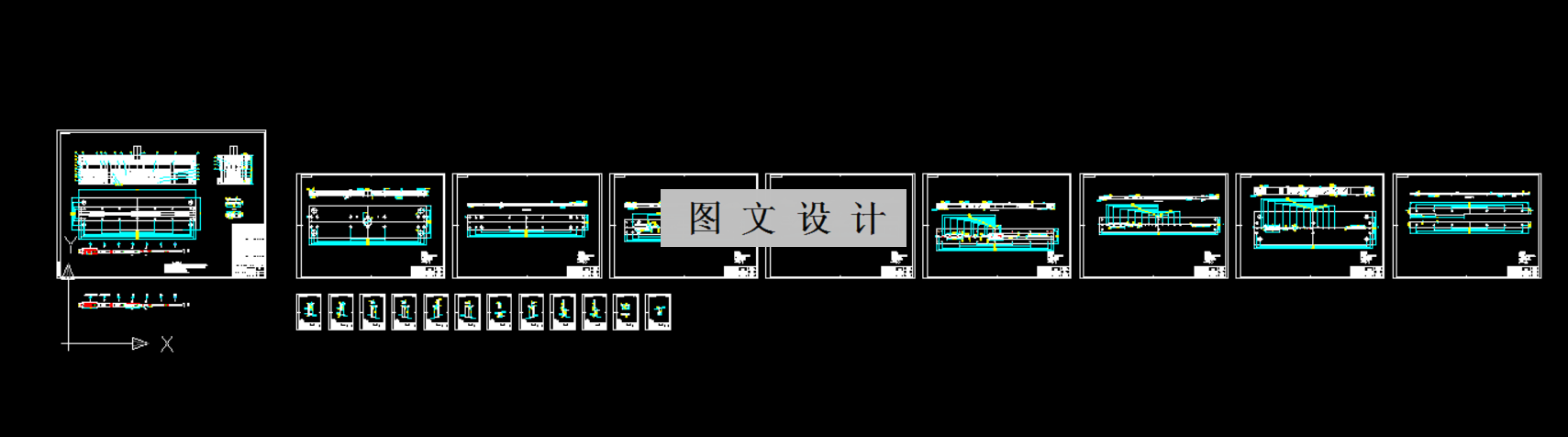

CAD版本图纸，共21张

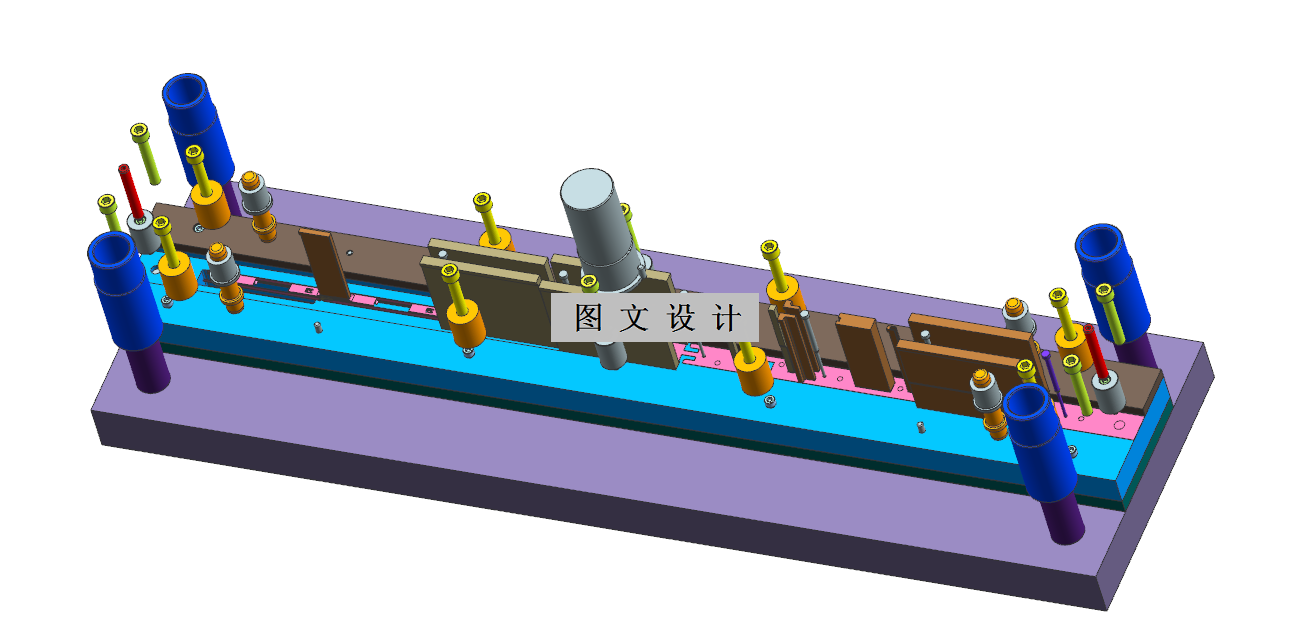

UG三维图一份

摘要

对于美工刀导滑槽来说，一般情况下采用的都是冲压的加工方式来进行加工的，其自身的材质是SUS304黄铜，而且在表面部分还存在有内孔，内孔的作用是为了用于安装滑槽，完成导滑的作用的。在设计相关冲压模具的时候，首先是需要对其进行分析，分析的切入点是冲压工艺性，在分析过程中，需要分析多个方案然后进行比对，之后确定了此次冲压采用的模具是级进模，生产要求是大批量，从经济性的角度进行考虑，还需要对其排样进行相关设计，以满足大批量生产的要求，此次排样的方式采用的是中间载体，完成这部分确定之后，需要对刃口部分参数进行确定，以及计算出其相应的工艺力，上述完成级进模的确定之后，也就说明此次加工的定位方式确定了，结合导正销，完成零件的定位，之后是卸料部分，采用的是弹性卸料的办法，这个对于零件自身平面度的影响是非常好的，整个设计的过程中，需要完成多个凸模，用于承担冲裁，弯曲，还需要设计凹模，其他一些像固定以及卸料的结构也需要专门设计。之后进行了整个模具部分的装配，然后还对压力机部分进行校核，最终完成了此次设计过程，整个设计模具能够满足此次设计的大批量生产的要求。
