N2757-花盆注射模具设计与制造【含UG三维图】 下载积分：150　资料编号： N2757

作品包括:

Word版设计说明书1份

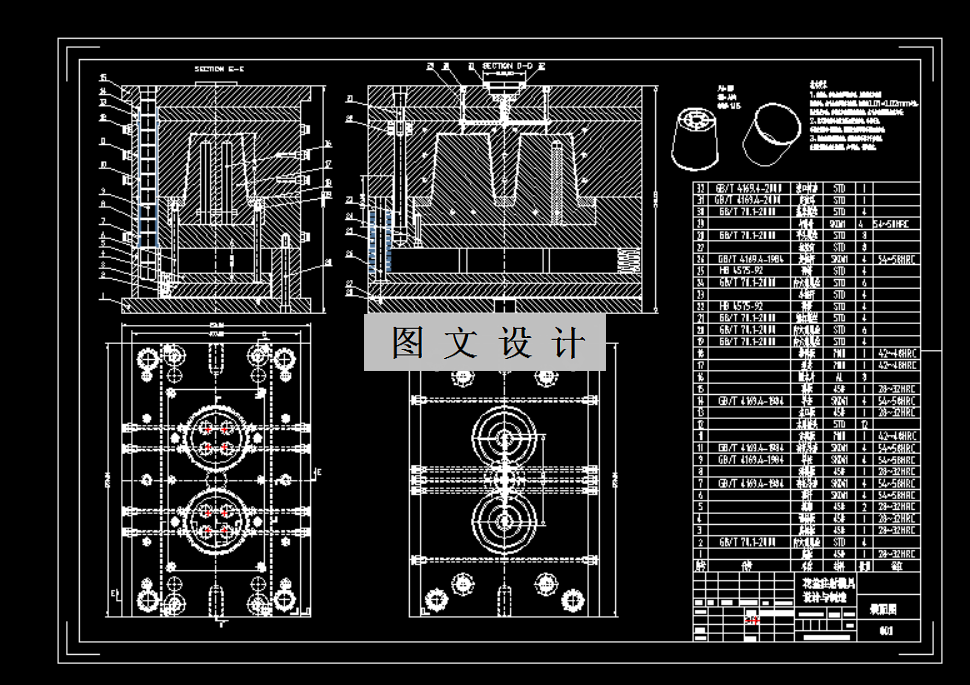

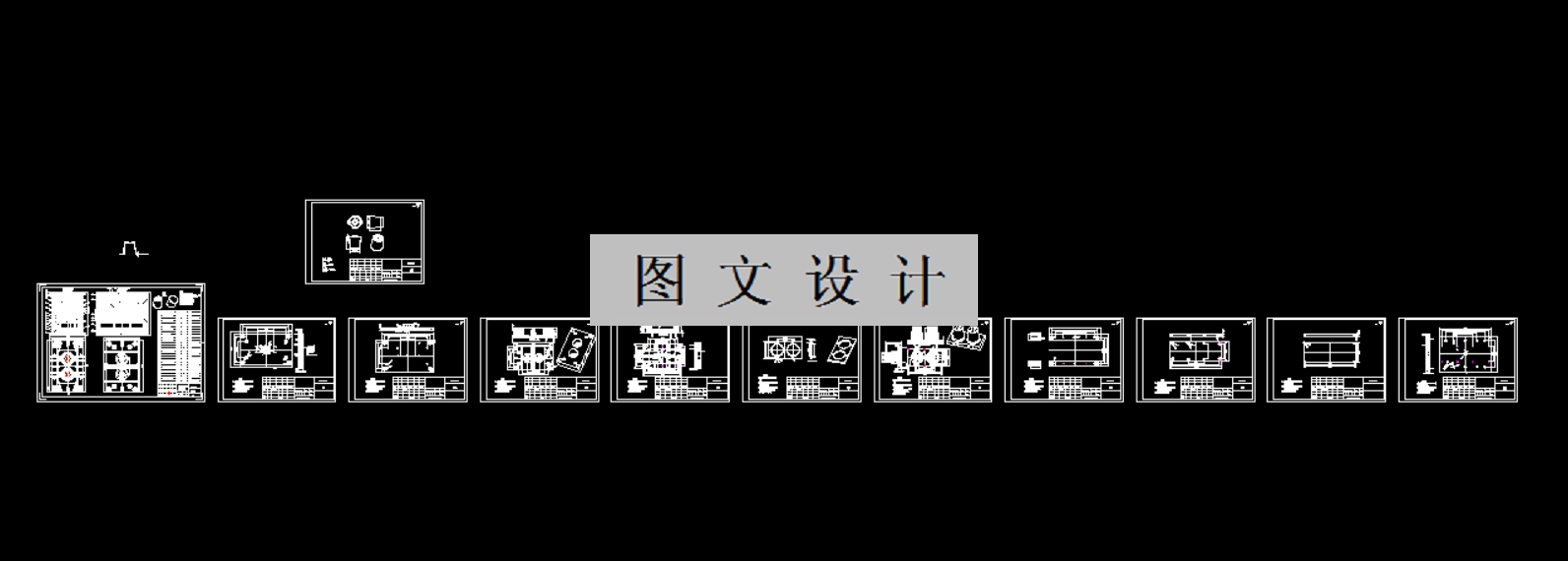

CAD版本图纸，共12张

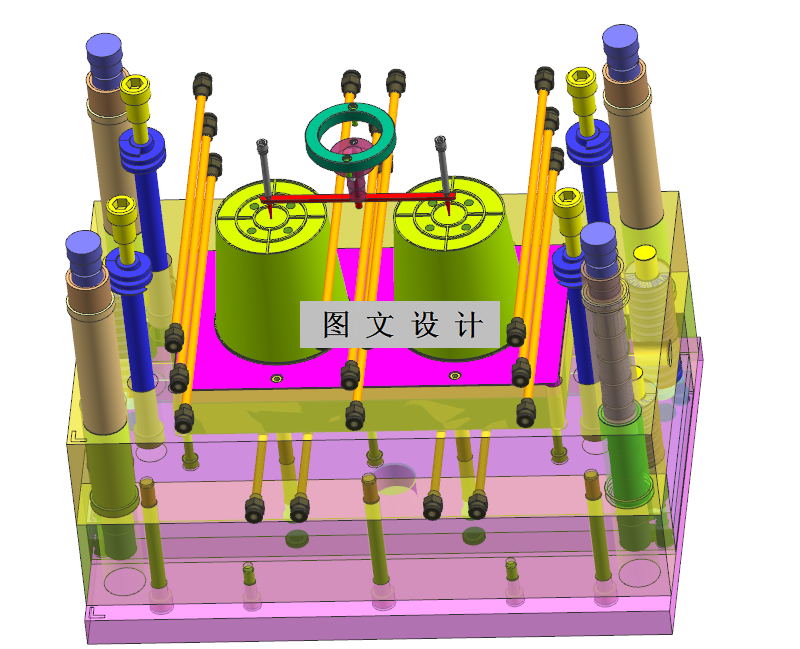

UG三维图一份

摘要

本课题从三维方面进行解析，使用UG三维建模软件对塑件进行了三维建模外，还对塑件的原始结构进行了分析，通过分析可以知道这个塑件内部结构及塑件外形相对比较简单，可以看出花盆塑件的整体形状是个壳体，而且壁厚平均分布相对合理。在考虑了模具尺寸大小与生产效益等各个方面的因素后，最终拟定型腔分布方式为一模二腔，至于浇注方式则拟定采用点浇口进料的三板模方式。在模具设计前需要通对以下几个方面分析选择来确定最终方案，首先是塑件的材料选择，其次是要对成型工艺进行分析，最后是注塑成型机的确定。在选择了比较合适的注塑成型机的基础上，对注塑机多个重要参数进行了校核与计算，另外，还对塑件的分模面进行了选择设计，这也是能否脱模成功一个很重要的因素。综上所述选出了一个最合理的方案。最后运用autoCAD和CAD两种制图设计软件将所有模具设备中的每个零件都仔细地画成了一个二维图及装配图。并且在计算机的辅助下对塑件的各机构及模架进行了设计绘画，为了验证模具选择的正确性还对模具的各种重要的参数进行了一系列的设计与校核，最终完成了整个设计。
