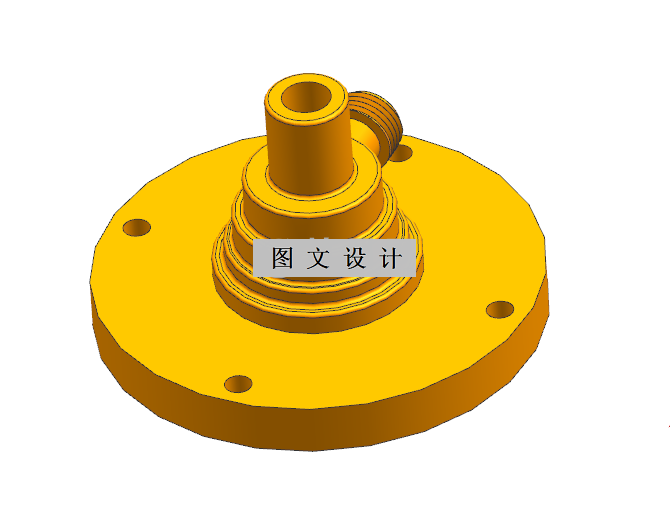

N2770-三通管接头注塑模设计【含UG三维图】 下载积分：300　资料编号： N2770

作品包括:

Word版设计说明书1份

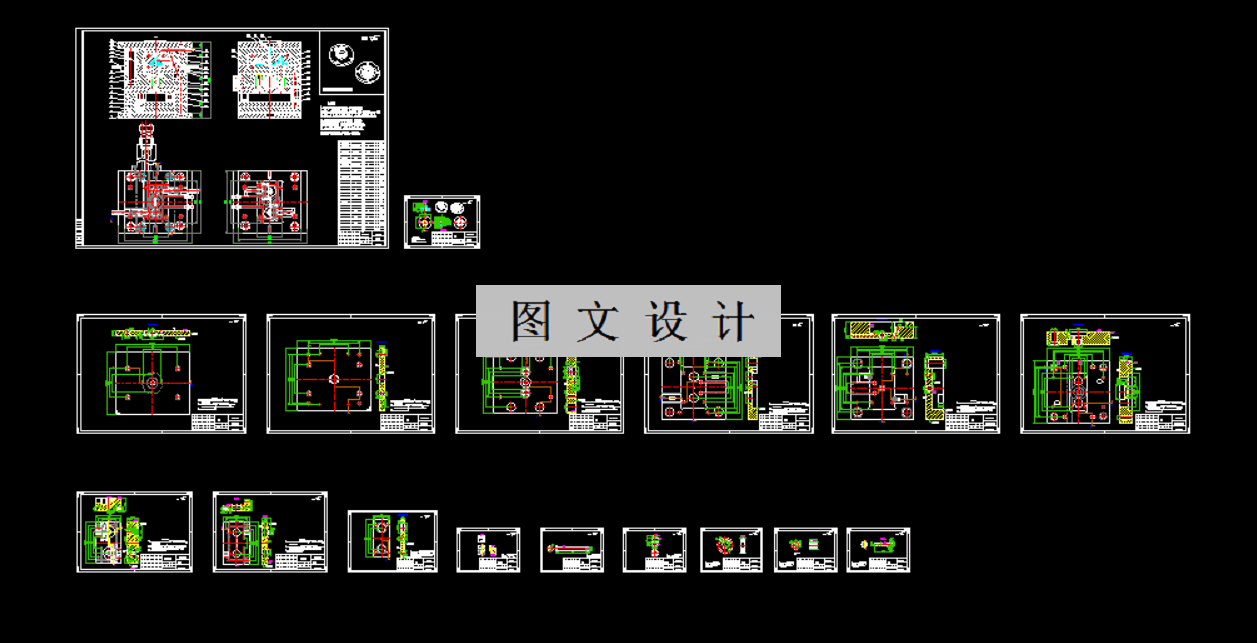

CAD版本图纸，共17张

UG三维图一份

摘要

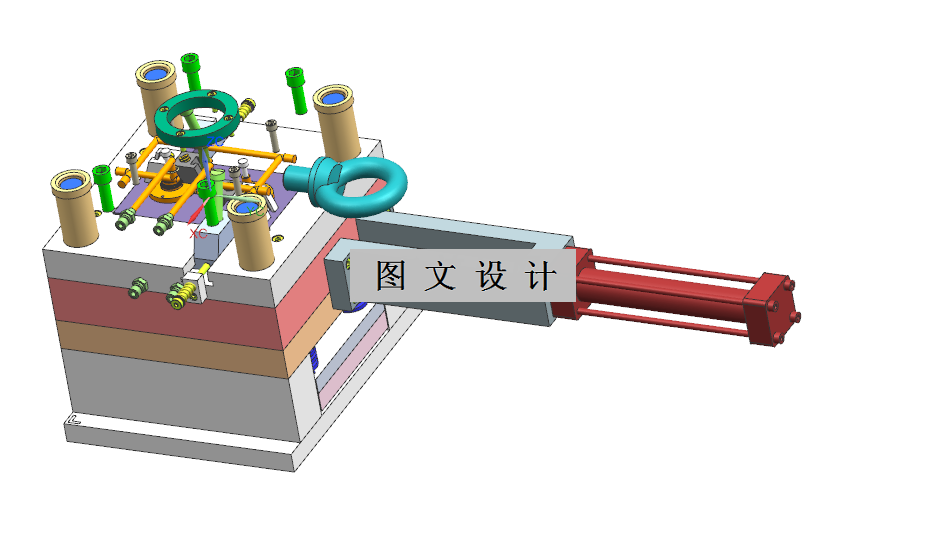

三通管接头注塑模具设计，采用了高效的一模两腔、三板模结构，以满足大规模生产的需求。在模具设计中，巧妙地融合了油缸滑块抽芯与斜导柱滑块抽芯技术，成功解决了复杂结构的抽芯难题，确保了模具的精度和稳定性。 为了确保产品能够顺利脱模，模具配备了先进的推杆顶出系统。这一设计不仅提高了脱模效率，还减少了产品损坏的风险。 此外，模具还采用了多次分型设计，优化了模具的动作流程，使得生产效率得到了显著提升。同时，这一设计也有助于减少生产过程中的浪费，提高了产品质量，从而满足了三通管接头注塑成型的高要求。 综上所述，该模具设计在结构、功能和效率上都达到了较高的水平，为三通管接头的生产提供了有力的支持。
