Z407-气瓶焊接工艺设计（12MPa）【含SW三维图】 下载积分：50　资料编号： Z407

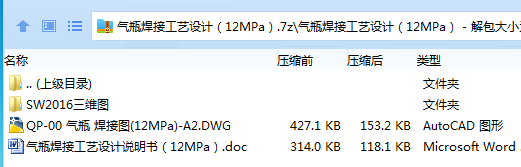

作品包括:

Word版说明书1份，共18页，约6200字

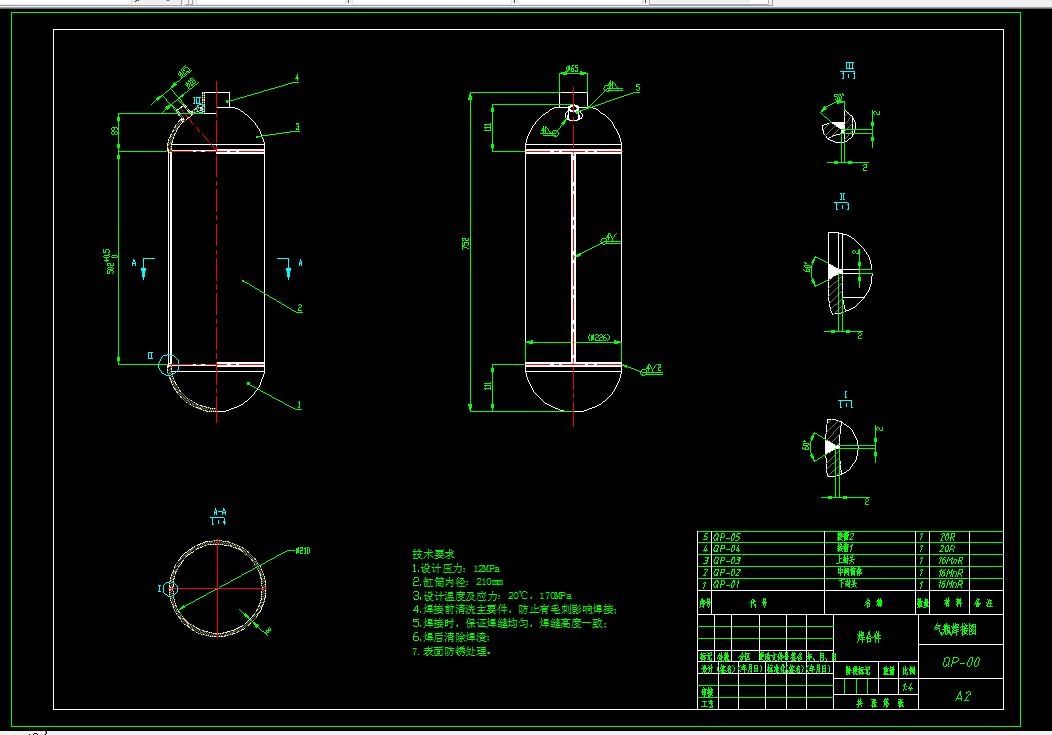

CAD版本图纸，共1张

SW三维图一套

摘 要

焊接，也称作熔接、镕接，是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术。通过局部加热、加压或者两者并用等手段，使其达到原子间扩散与结合而连接成为一个不可拆卸整体的加工方法。

焊接在制造业中应用特别广泛，具有现实的意义，广泛应用于压力容器、架体、机械钣金、壳体、工程机械、农用机械等场合。一般焊接分为熔焊、压焊和钎焊三种。现在焊接技术已经取代了铆接，焊接和铸、锻工艺结合，解决了大型设备的制造困难。同时焊接还可用于铸造、锻造缺陷的修补和机器零部件磨损的修复中，应用较为广泛。

本文研究的是一种具有一定压力的气瓶的焊接工艺设计，通过对零件的结构分析、材质分析进行选择焊接方法和设备；选择合适的焊接材料，确定完整的焊接工艺规范，根据需要进行焊前工件及焊材的准备，以及焊后的质量检测等工作。同时结合焊接气瓶工艺标准GB/T33209-2016等标准，进行规范设计压力气瓶的焊接方式方法。通过进行以上设计内容，来进一步熟悉焊接方法的选择、焊接材料的选择和焊接工艺的要求等。

关键词 气瓶；焊接；工艺设计；

目  录

摘要

第1章 结构、材质及尺寸参数分析 1

1.1 基本参数 1

1.2 结构设计分析 1

1.3 焊接材料特性分析 2

1.4 材料的分析与选择 2

1.4.1 材料的分析 2

1.4.2 材料的选择 4

1.5 尺寸的计算 4

1.5.1 中间筒体尺寸 4

1.5.2 封头尺寸 5

1.5.3 接管尺寸 5

第2章 焊接工艺分析 7

2.1 焊接位置的确定 7

2.2 焊接方法的确定 7

2.3 焊接步骤和参数 8

2.3.1 焊前处理 8

2.3.2 焊条参数 8

2.3.3 焊接速度 9

2.3.4 焊接能量 9

2.3.5 焊接坡口 9

2.3.6 焊后热处理 10

2.3.7 焊接质量检验 10

2.3.8 焊接工艺卡 12

课程设计总结 14

参考文献 15
