Z427-新式家用洗碗机的设计 下载积分:50 资料编号: Z427

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: Z427
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共26页,约12000字

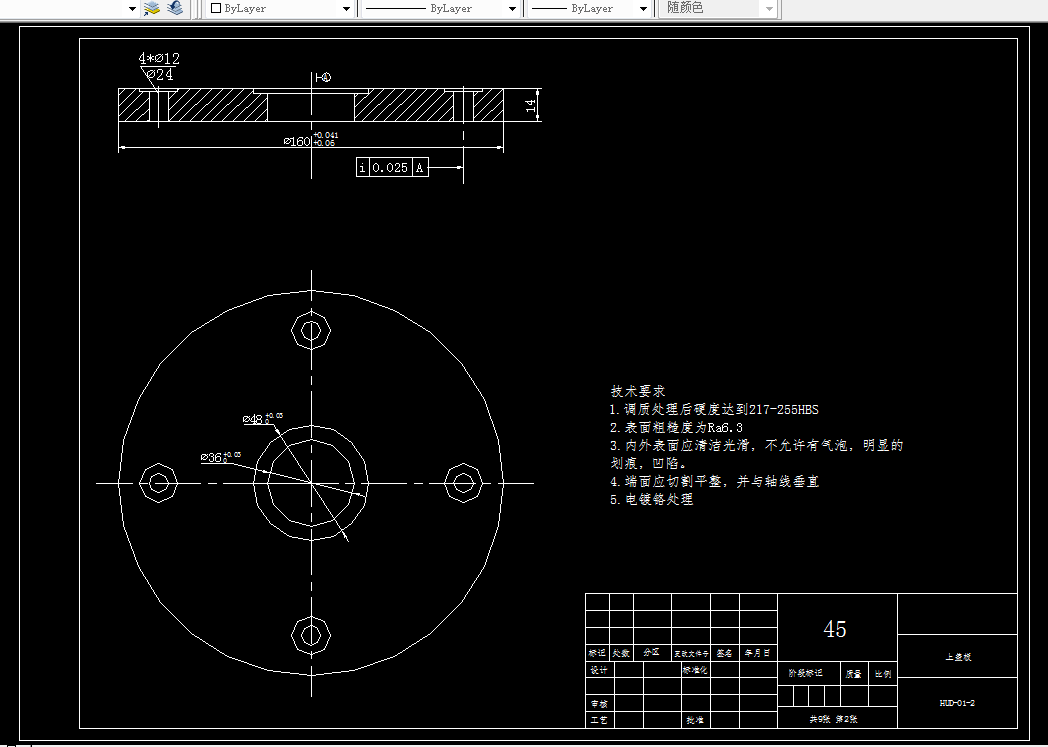

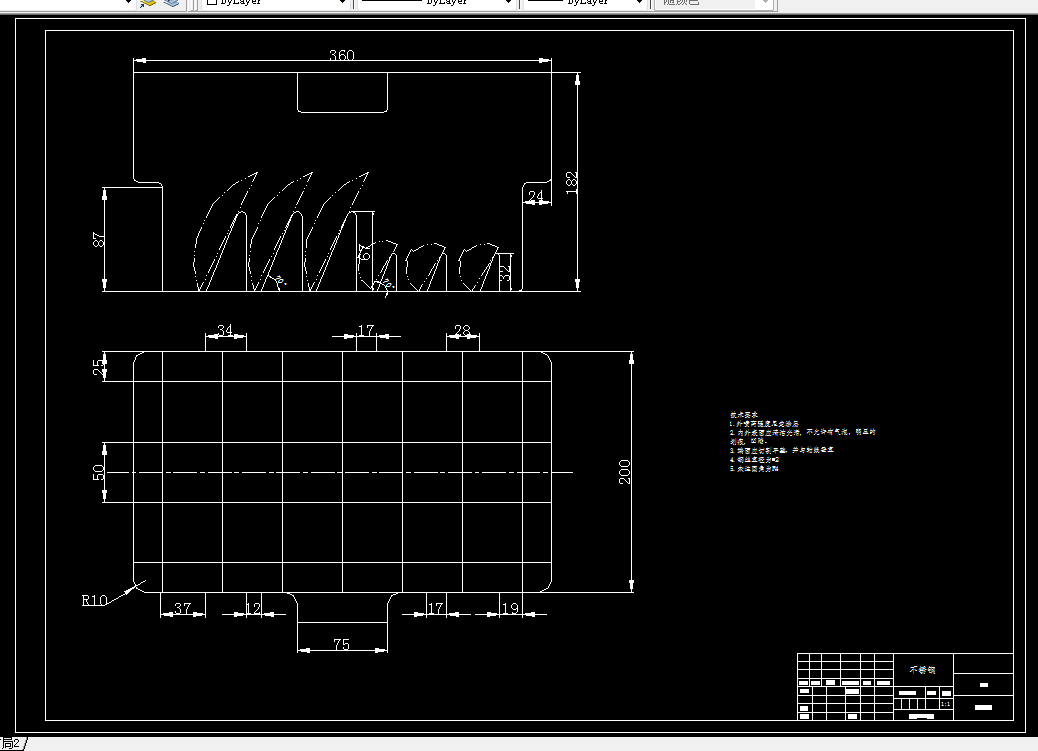

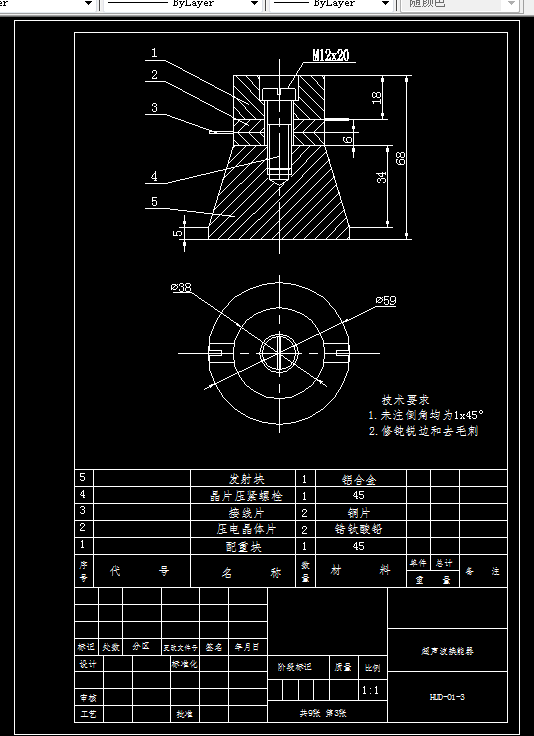

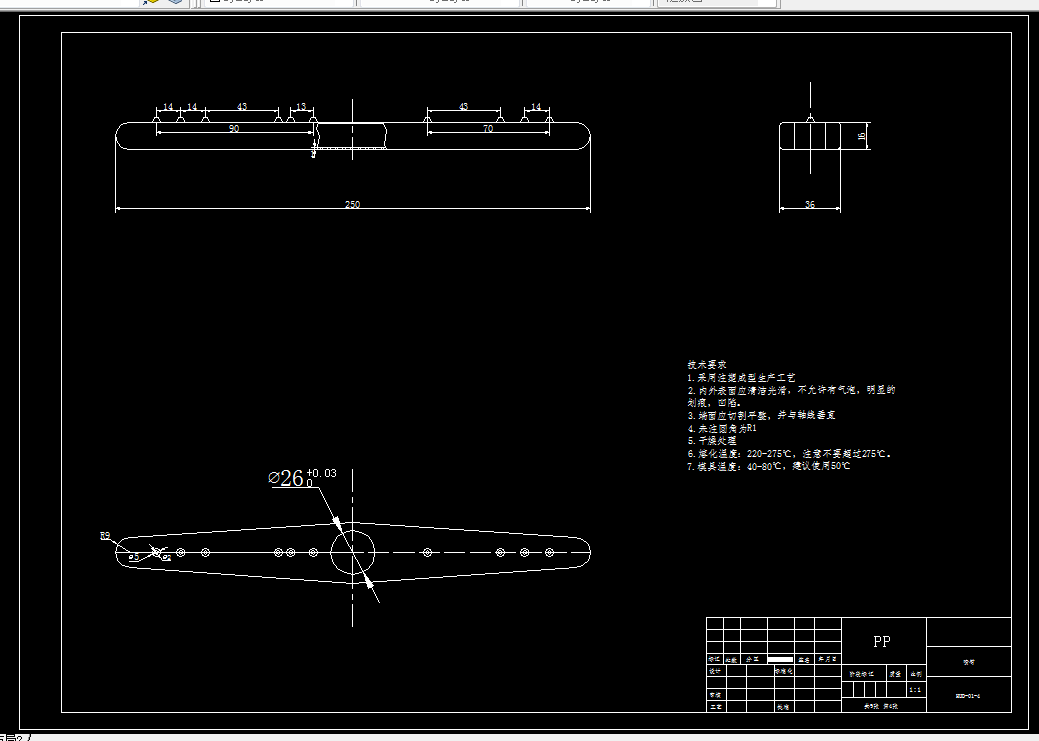

CAD版本图纸,共9张


摘    要

随着中国人生活水平的提高和生活节奏的加快,市场上出现了更多的适合于现代家庭生活的新型家用电器。这些电器都具有高效、节能和环保的特点。中国目前的家用电器产业发展很快,出现了海尔、TCL等国际企业,在一些方面也达到了国际顶尖水平。在家用电器里,彩电和洗衣机的普及率比较高,然而家用洗碗机却一直是一个未开发但拥有极大潜力的领域。究其原因,是因为传统的洗碗机仅采用喷臂式冲洗的清洗结构,不适合中国深度大的碗、盆等餐具的清洗,导致清洗效果差、效率低,耗能大,所以并不受欢迎。根据这些问题,提出将超声波的清洗功能利用在这个领域,设计出高效节能的新型洗碗机。根据超声波清洗的特点和餐具清洗的工艺,在洗碗机整体结构、清洗工艺和控制系统三个方面进行改良设计。结构方面,采用不锈钢清洗槽,合理布置超声波系统,喷臂冲水装置和进排水装置等,使结构更加紧凑合理,提升清洗效果。清洗工艺方面,根据铝锡箔腐蚀法所得的结果,分析洗涤槽内超声波空化强度的分布,选择合适的参数,确定最优的清洗流程。

关键词:超声波;洗碗机;结构设计
