Z447-高压先导式两级同心溢流阀设计【含SW三维图】 下载积分：80　资料编号： Z447

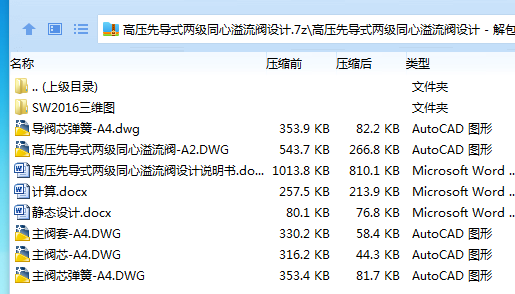

作品包括:

Word版说明书1份，共35页，约10000字

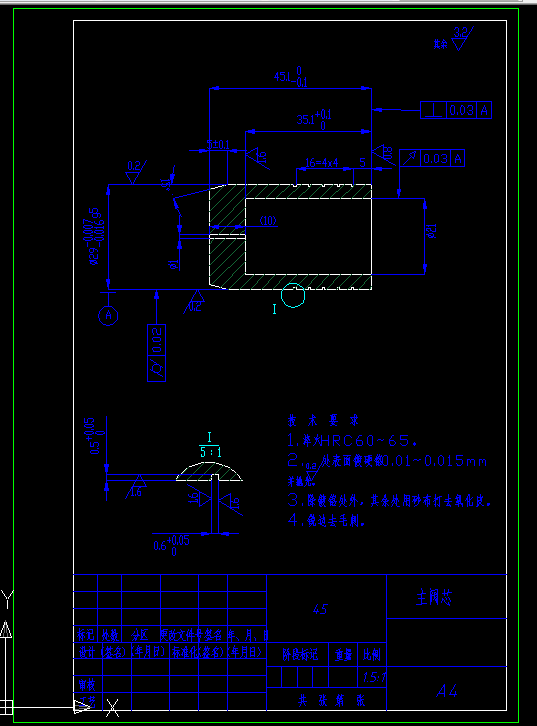

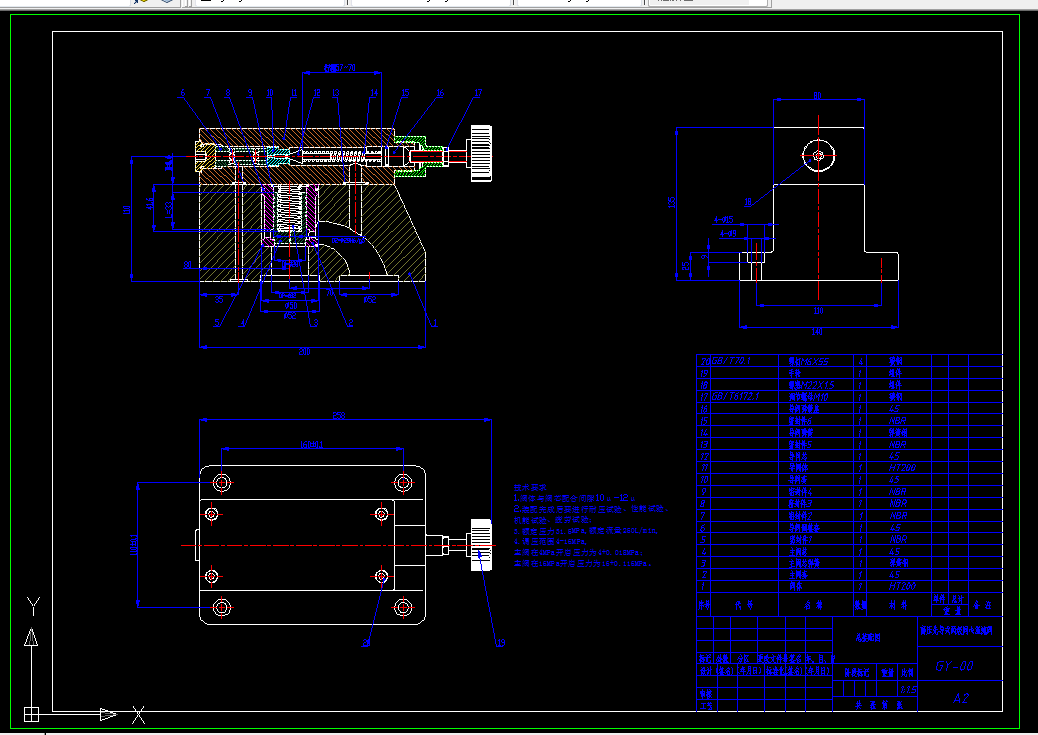

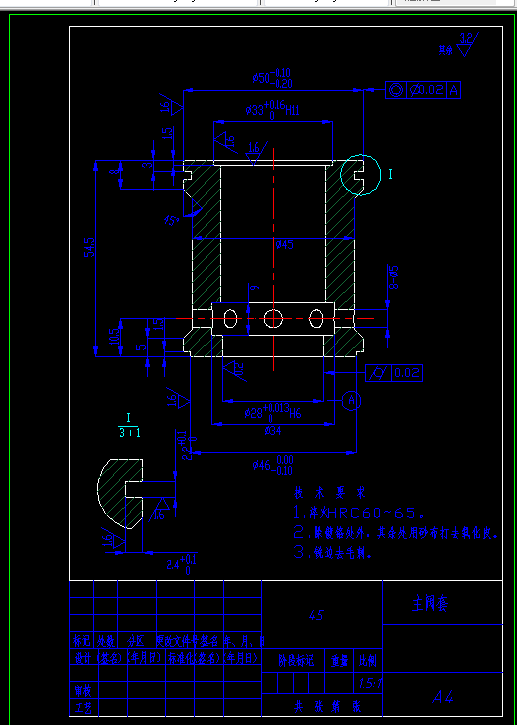

CAD版本图纸，共5张

SW三维图一套

摘要

随着机械行业的不断的进步和发展，各类机械不断的被应用到现实生活中，机械离不开液压，液压显得尤为重要，液压不断地被应用到各类机械中，用来实现机械的基本动作，从而带动了液压行业的不断提档升级。

液压传动系统的一般结构相对来说比较简单、架构的重量也比较轻、整个结构相对来说比较紧凑、占用空间较小;传递动力比较均匀和平稳,如果负载发生变化的时候，速度一般情况下比较平稳和稳定;除此之外，液压元件还有一个特殊的功能，可以自润滑,使用的寿命也比较长;易于实现自动化;液压元件现在基本上已经实现了统一标准，统一应用规则,这样便有利于设计、加工制造使用等优点。

本文设计的是一种二级同心先导式溢流阀，这种先导式溢流阀主要由主阀控制部分和先导控制部分组成，先导部分结构原理与直流式溢流阀相同，先导式溢流阀是利用主阀芯上下两端油液的压力差来使主阀阀芯移动的，可利用远程控制口实现卸荷和多级调压，溢流阀在非工作状态下，阀口常闭，采用内泄漏形式。主要用于各类机械的液压系统中，可以说在机械行业的液压系统中非常实用，同时能应对恶劣的环境，应用非常广泛，对于此类型的先导式溢流阀的研发设计是非常必要的，有很好的前景，可以带来可观的经济效益。

关键词 液压；先导式溢流阀；前景；经济效益；

目       录

摘要 I

Abstract II

1 绪论 1

1.1 课题研究背景 1

1.2 研究现状 1

1.3 研究目的 1

1.4 主要研究设计内容 2

2 参数及原理分析 3

2.1 基本性能参数 3

2.2 作用和分类 3

2.2.1 作用 3

2.2.2 分类 3

2.3 受力分析 5

2.3.1 开启受力分析 5

2.3.2 闭合受力分析 6

2.4 组成零件 6

2.5 液动力特性 8

3 静态特性分析 3

3.1 静态设计 3

3.2 静态特性方程 3

3.3 静态过程分析与参数选择 3

3.3.1 开启过程分析 3

3.3.2 闭合过程分析 3

3.3.3 启闭性能分析与参数选择 3

3.4 调定范围 5

3.5 卸荷压力 5

3.6 压力损失 5

3.7 最小溢流量及最小开口量 5

3.8 内泄漏量 5

3.9 液压卡紧摩擦力 5

4 参数设计计算 10

4.1 几何尺寸的确定 10

4.2 弹簧的设计计算 11

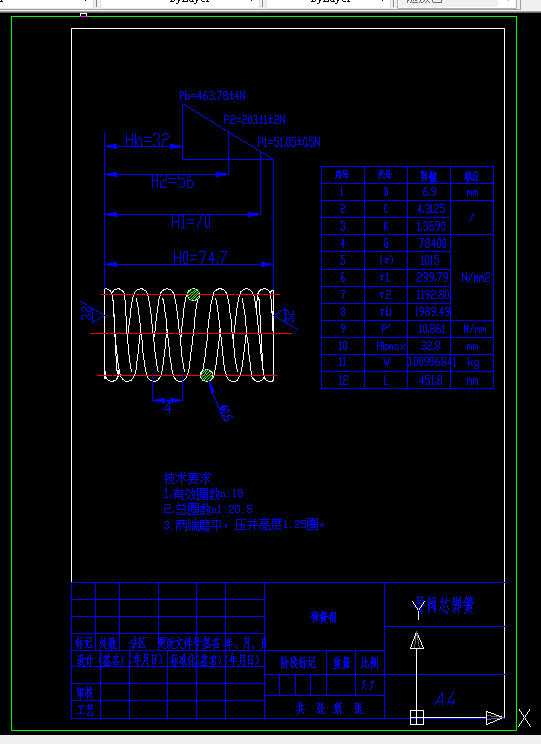

4.2.1 导阀芯弹簧的设计计算 3

4.2.2 主阀芯弹簧的设计计算 3

4.3 开启压力的计算 12

4.3.1 导阀调压最低时最小开启压力 18

4.3.2 导阀调压最高时最小开启压力 18

4.3.3 主阀调压最低时最小开启压力 19

4.3.4 主阀调压最高时最小开启压力 19

4.4 阀体阀芯强度校核计算 13

致谢 25

参考文献 26
