Z455-基于机器视觉的精准施药平台喷药机构设计【含Proe三维图】 下载积分：50　资料编号： Z455

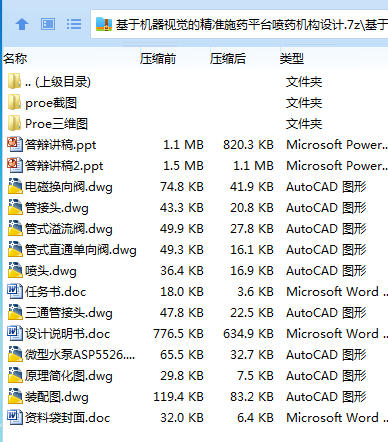

作品包括:

Word版说明书1份，共15页，约4500字

任务书一份

PPT答辩一份

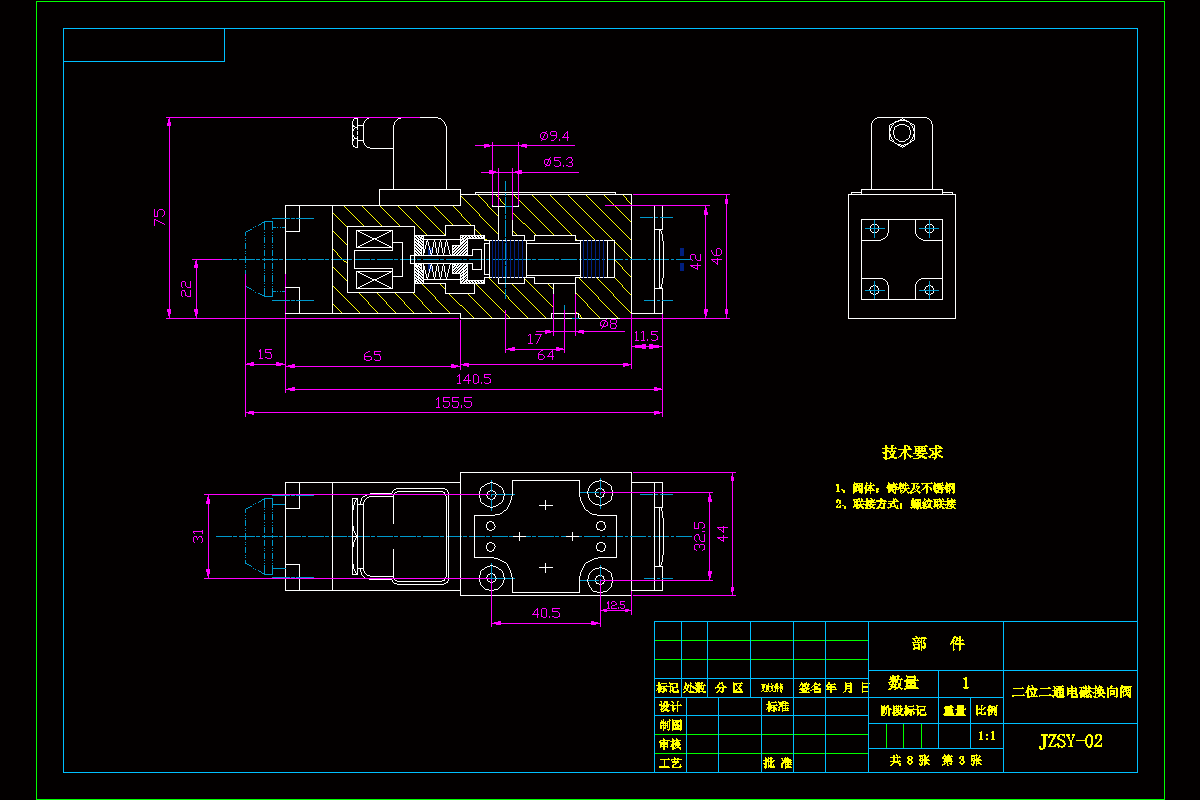

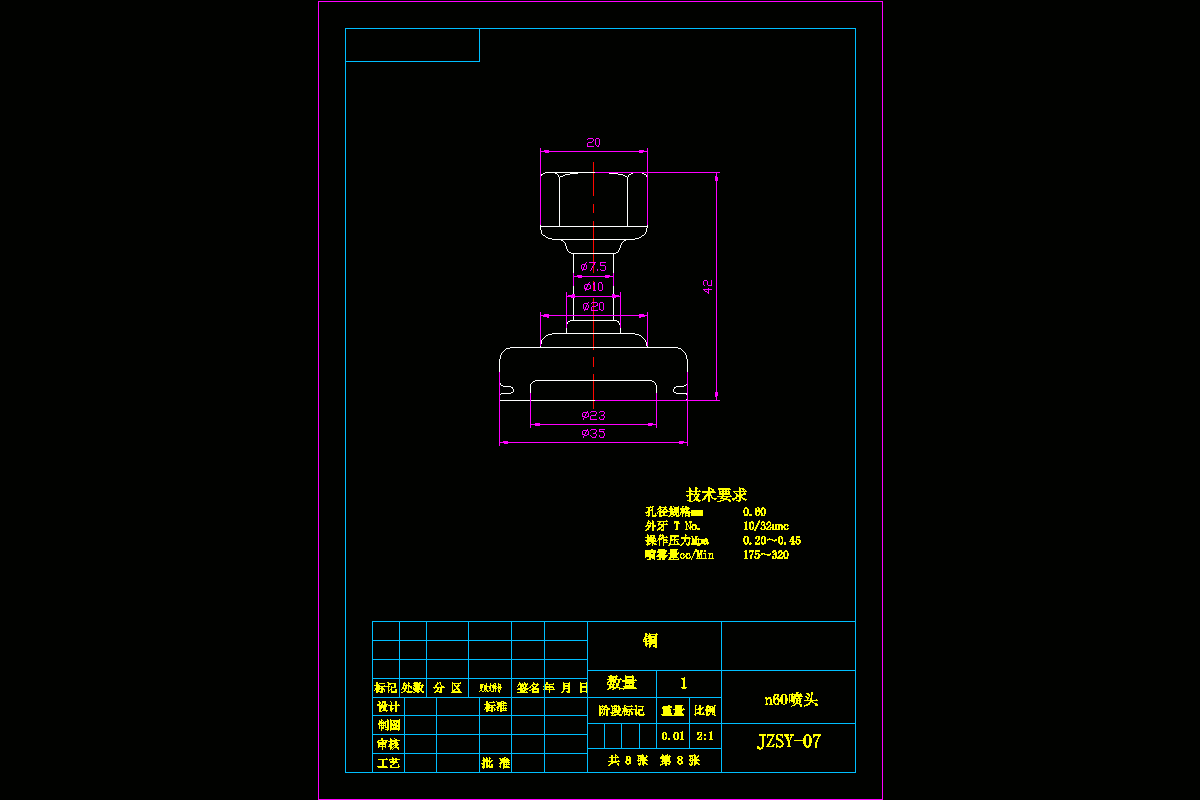

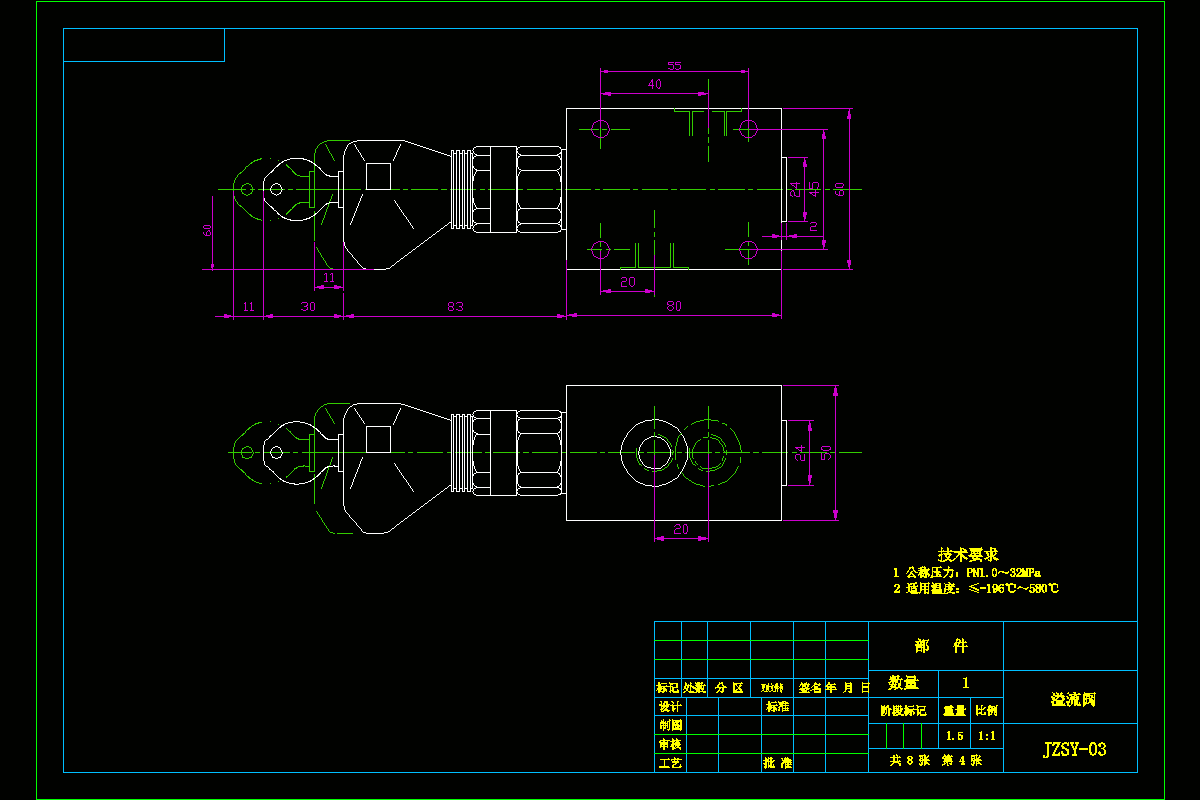

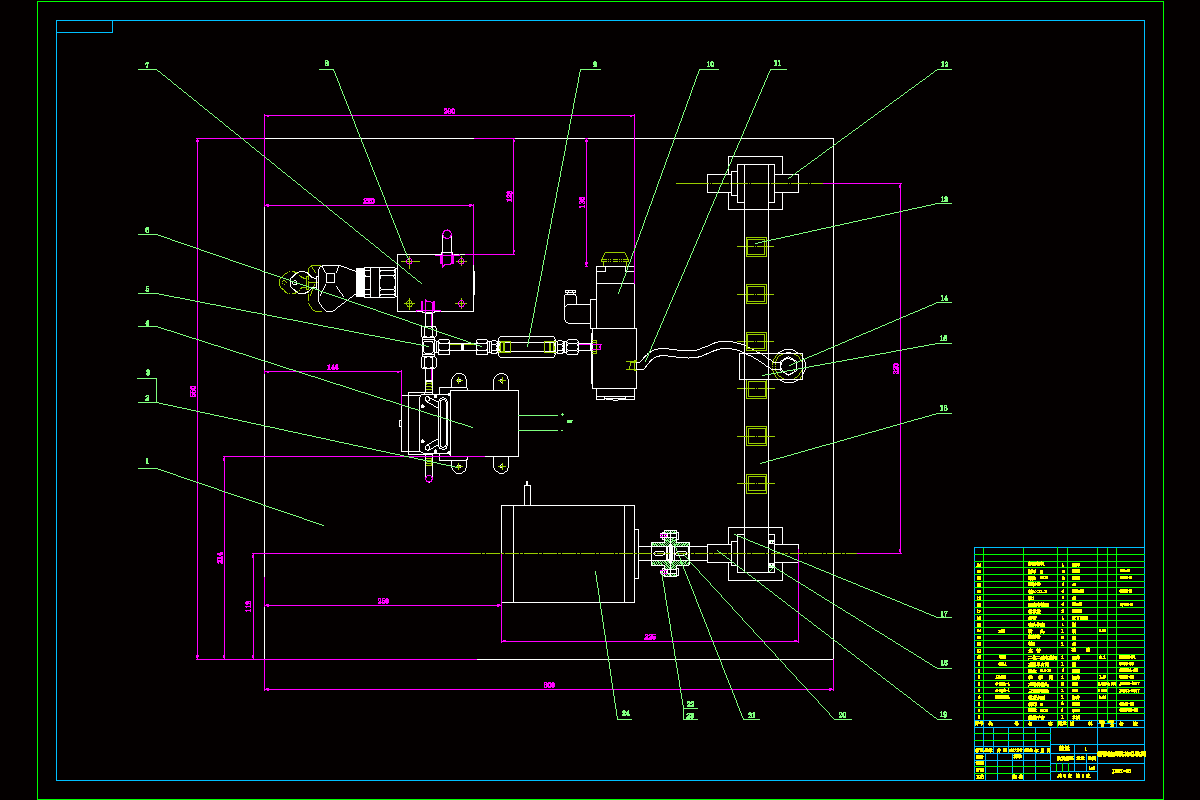

CAD版本图纸，共9张

Proe三维图一套

摘    要

    本课题要求设计一个机构，这个机构主要是基于机器视觉信号上，对作物的有无进行判别，并进行药液的喷洒，药液的喷洒在离开作物时不能突然停止，以至最后的作物喷药不足。所以采用一个PWM脉宽调制电路，控制电磁阀，使喷头喷药时能够适当的延长一点时间，以至所有的作物都能被喷药。基于机器视觉的杂草对准喷药控制系统。本文的主要研究内容如下:

1、施药机构的分析

2、液压元件选用

3、PWM脉宽调制控制系统

4、系统压力损失计算

关键词：喷药控制系统，脉宽调制( PWM )，精准施药
