N3129-玻璃瓶全型测量装置设计 下载积分：100　资料编号： N3129

作品包括:

Word版设计说明书1份

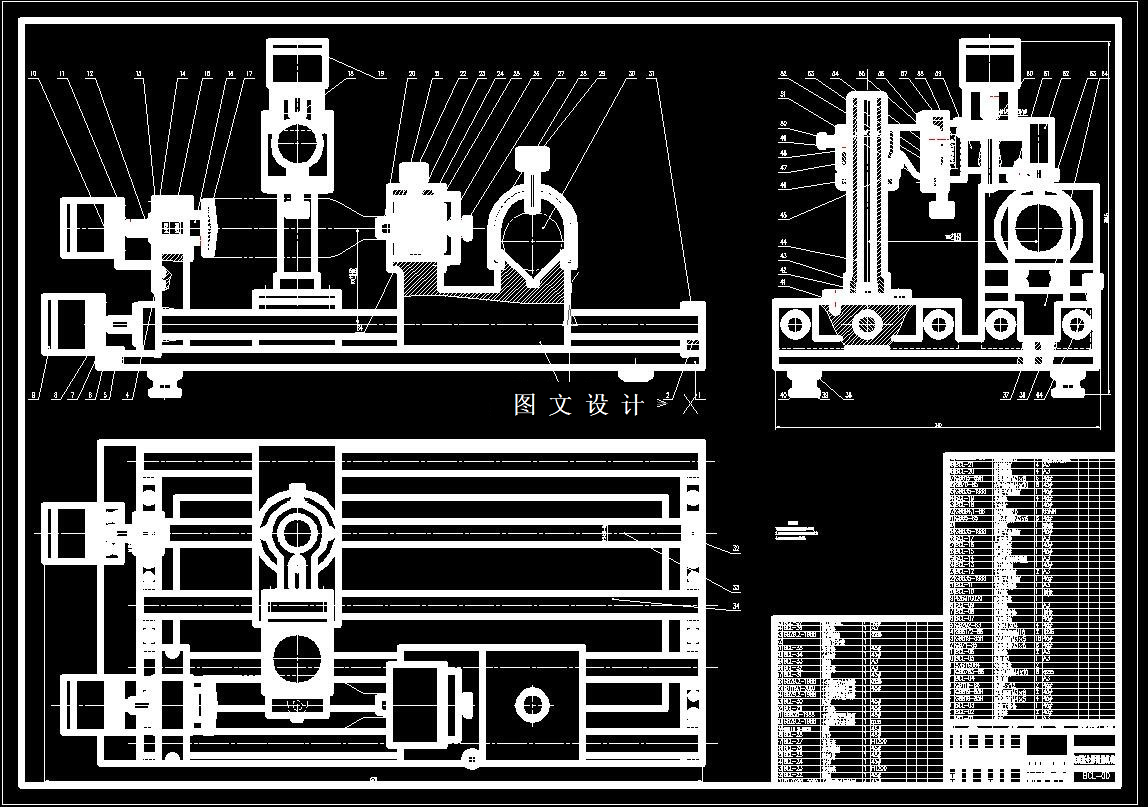

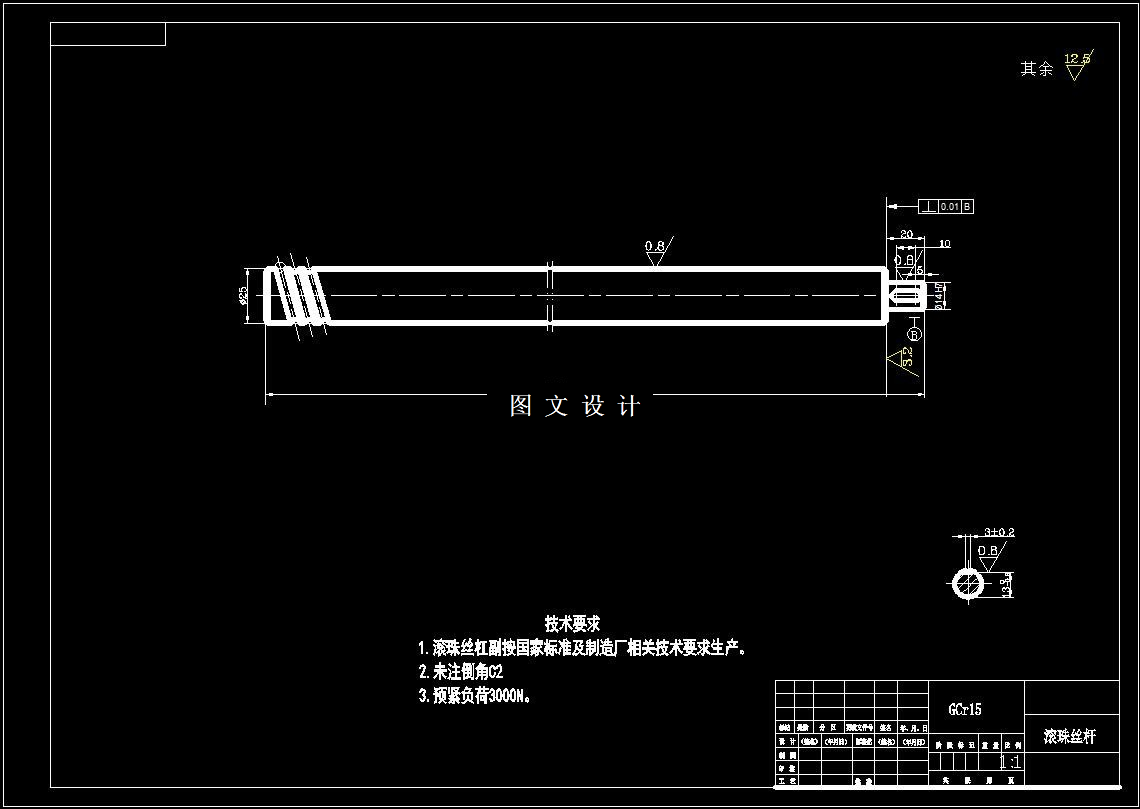

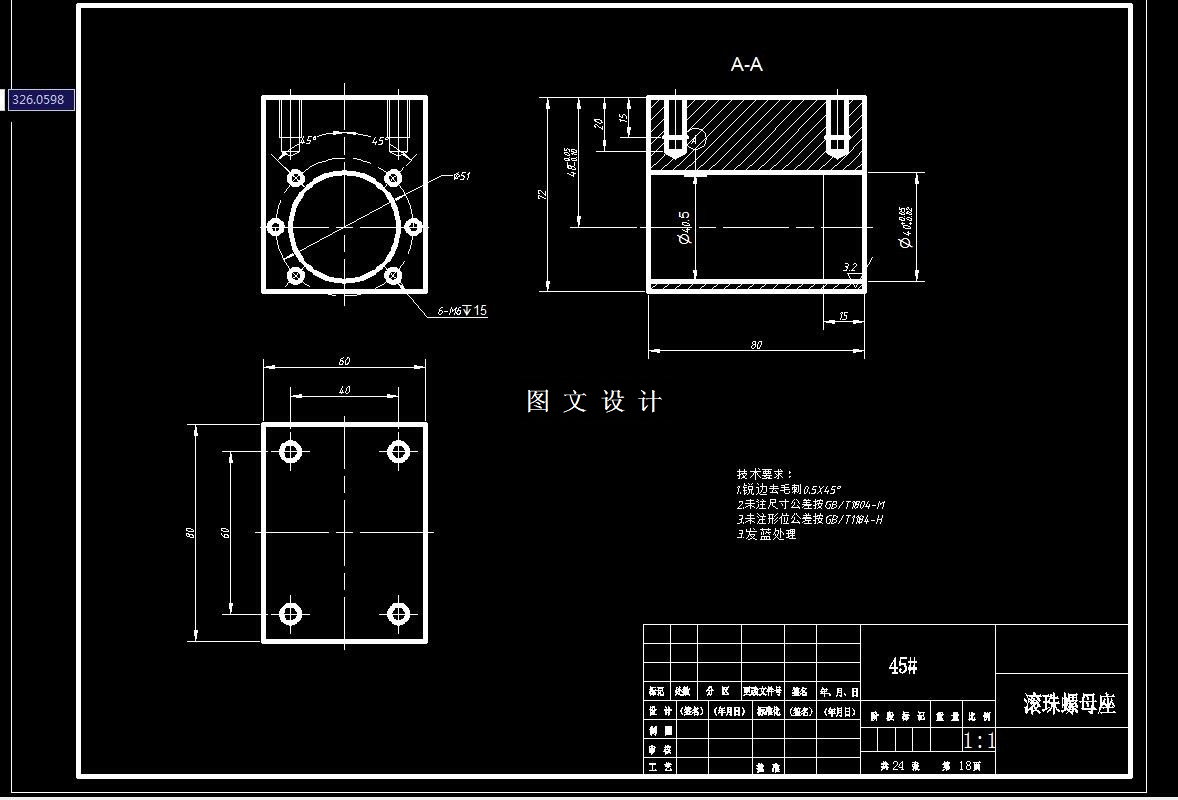

CAD版本图纸，共24张

摘要

本次设计前面主要讲述了玻璃瓶全尺寸测量装置的研究情况和发展趋势，并且介绍了精密测量的先进技术。对测量装置的总体结构进行分析，确定好总体方案，对床身结构及材料的选型进行了简要的分析，确定床身结构；然后对测量装置的进给结构的传动方式进行了分析比较，最终确定滚珠丝杠和直线滑轨配合，作为本次设计的主要传动部件。本次设计的玻璃瓶测量装置主要包含瓶身的回转机构、测量头的进给机构和升降机构，接下来主要对这些回转机构和直线运动机构的电机、滚珠丝杠、导轨等主要部件进行了详细的计算，最终确定步进电机作为动力，并且对计算结果进行校核分析，最终使得整体结构满足设计要求。在论文的结尾，简要概述了精密测量仪器在使用过程中所需要注意的事项，有哪些因素会影响测量结果。
