N3187-桥式数控回转工作台设计 下载积分：50　资料编号： N3187

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

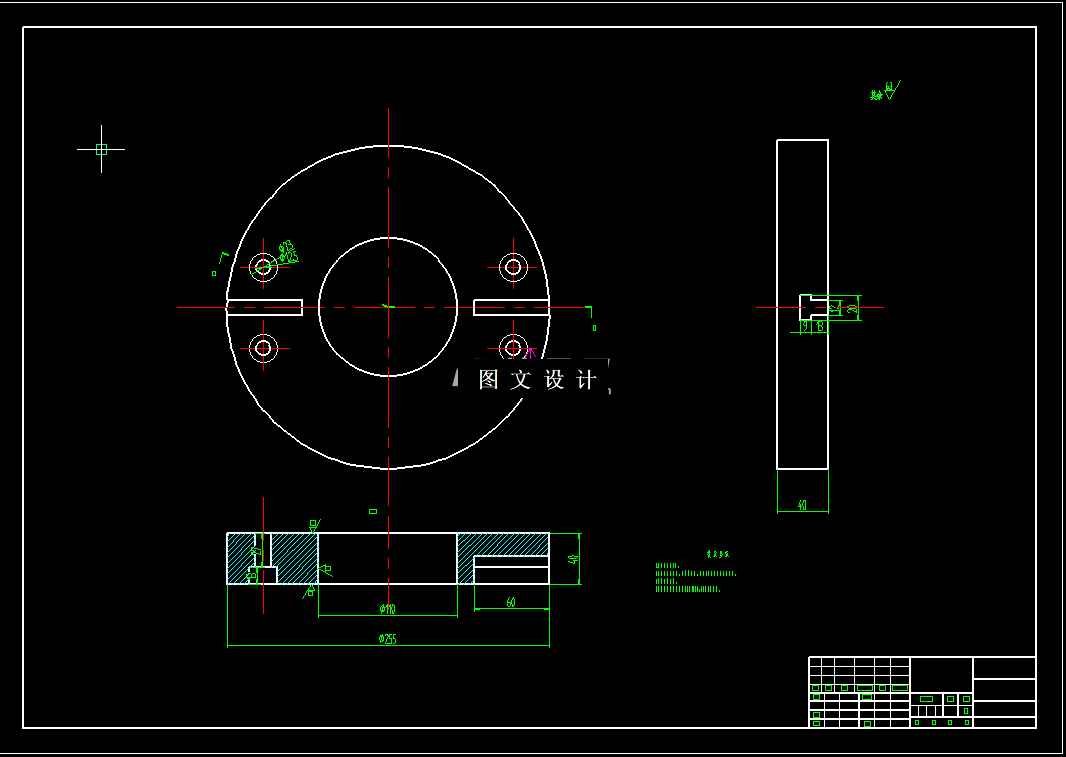

CAD版本图纸，共11张

摘要

数控机床今后将向中高档发展，中档采用普及型数控刀架配套。高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，预计近年来对数控刀架的需求量将大大增加。但是数控回转工作台更有发展前途。它是一种可以实现圆周进给和分度运动的工作台。数控回转工作台主要有原动力，齿轮传动，蜗杆传动、工作台等部分组成，并可进行间隙消除和蜗轮夹紧，是一种很实用的加工工具，而本课题设计的桥式数控回转工作台能够方便的在各类立式数控铣床、加工中心上装卸，成为其活动第四轴，起到扩展数控机床工艺范围的作用。我们主要是对它的机械结构的设计以及对它进行改造，添加桥式夹具以及尾座成为桥式数控回转工作台，从而可以对大型箱体类零件上的以实现对箱体类零件上与主轴倾斜的孔、平面和曲面的加工。并设计控制系统接口，绘制与FANUC系统的接线图，实现对数控回转工作台的控制，对以上部分运用CAXA做图。
