K1840-拨叉[831002]工艺及钻M22螺纹底孔夹具设计 下载积分：50　资料编号： K1840

作品包括:

Word版设计说明书1份，共31页，约8500字

工序卡10张

工艺过程卡1张

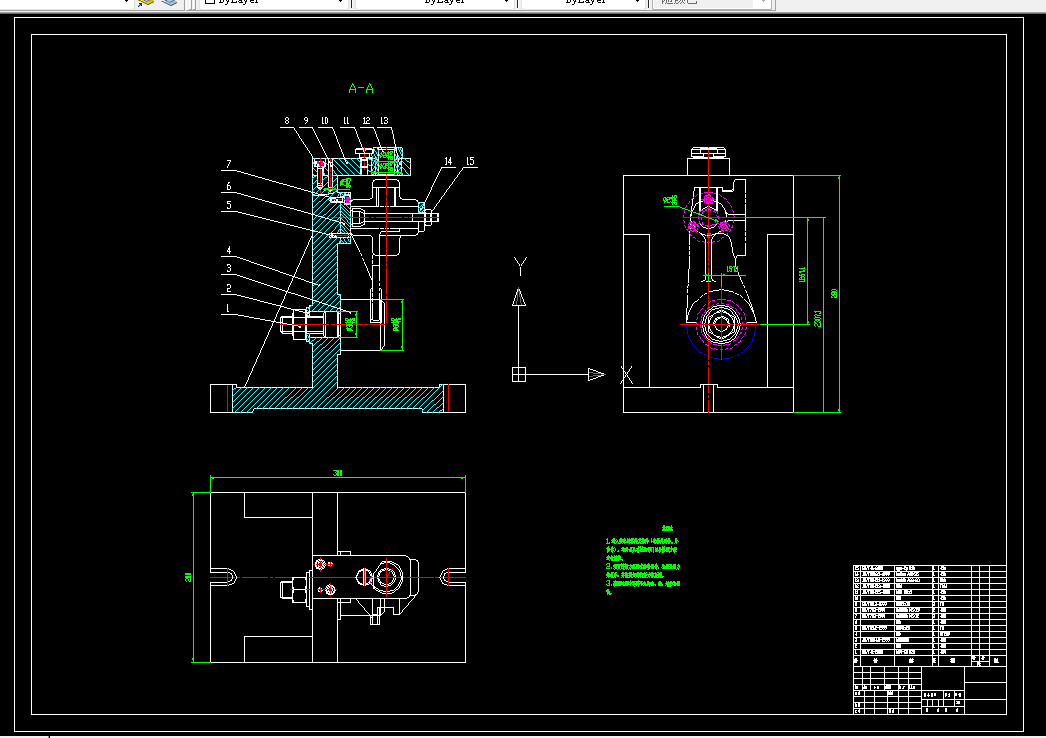

CAD版本图纸，共6张

 目  录

摘  要 I

Abstract II

1计算生产纲领、确定生产类型 1

1.1 生产纲领 1

1.2 生产类型 1

2 零件分析 2

2.1 零件的结构分析 2

2.1.1 零件图分析 2

2.1.2 结构工艺性分析 2

2.2 零件的技术要求分析 2

2.2.1 加工表面的尺寸精度和形状精度 2

2.2.2 主要加工表面之间的相互位置精度 3

2.2.3 加工表面的粗糙度 3

3工艺规程设计 4

3.1 定位基准的选择 4

3.2 制定加工工艺路线 4

3.2.1 各表面加工方法选择 4

3.2.2 加工工艺路线方案 5

3.2.3 确定加工工艺路线 5

3.3 选择加工设备及工艺装备 5

3.4 加工工序设计、工序尺寸计算 6

3.5 选择切削用量、确定时间定额 7

3.6 填写工艺文件 18

4 机床专用夹具设计 19

4.1 专用夹具的提出 19

4.2夹具总体方案设计 19

4.3 夹具设计 19

4.3.1 定位元件设计 19

4.3.2 夹紧元件设计 20

4.3.3 夹具体设计 21

4.4 定位元件定位误差分析和计算 22

4.5 夹紧机构设计和夹紧力计算 23

4.5.1确定驱动机构 23

4.5.2 夹紧力计算 23

总   结 25

致  谢 26

参考文献 27
