N3685-数控可编程尾架传动机构设计 下载积分：50　资料编号： N3685

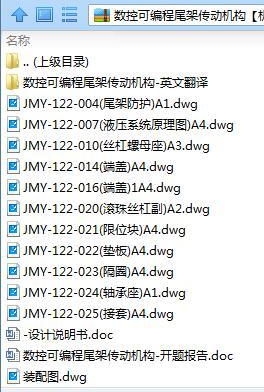

作品包括:

Word版设计说明书1份，共44页，约18000字

开题报告一份

外文翻译一份

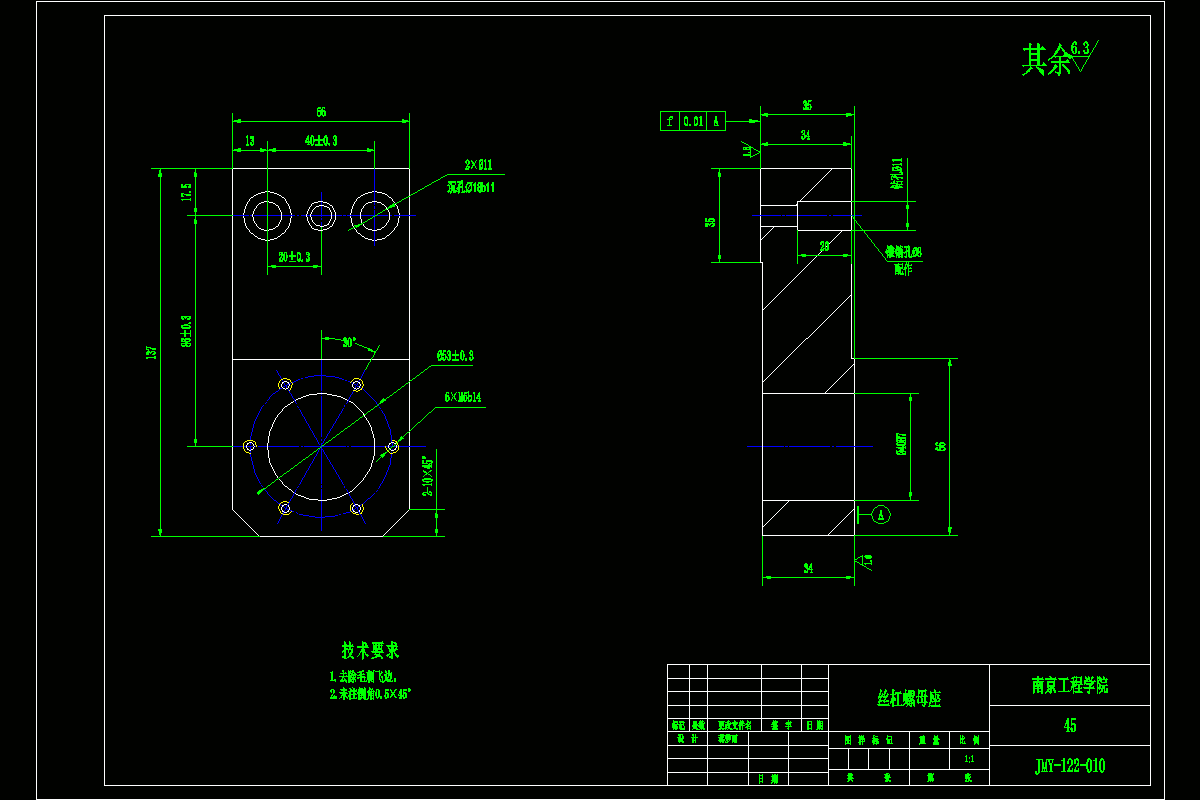

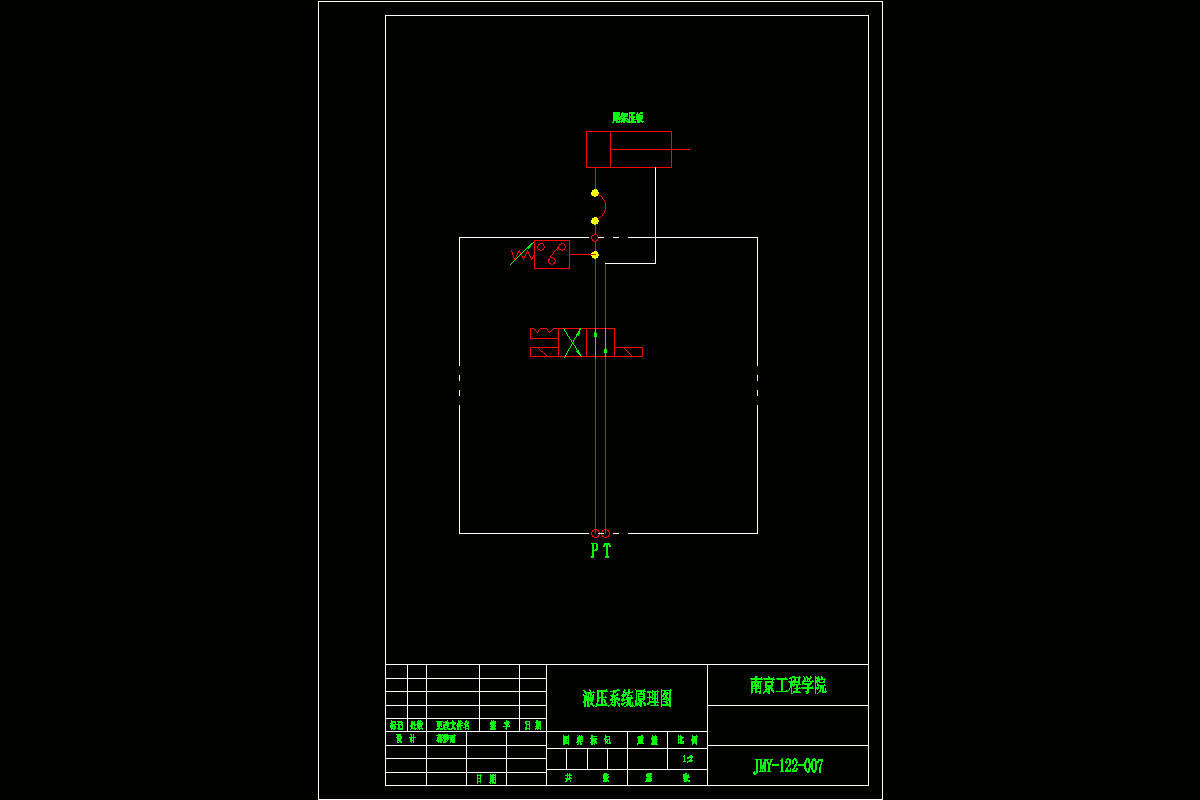

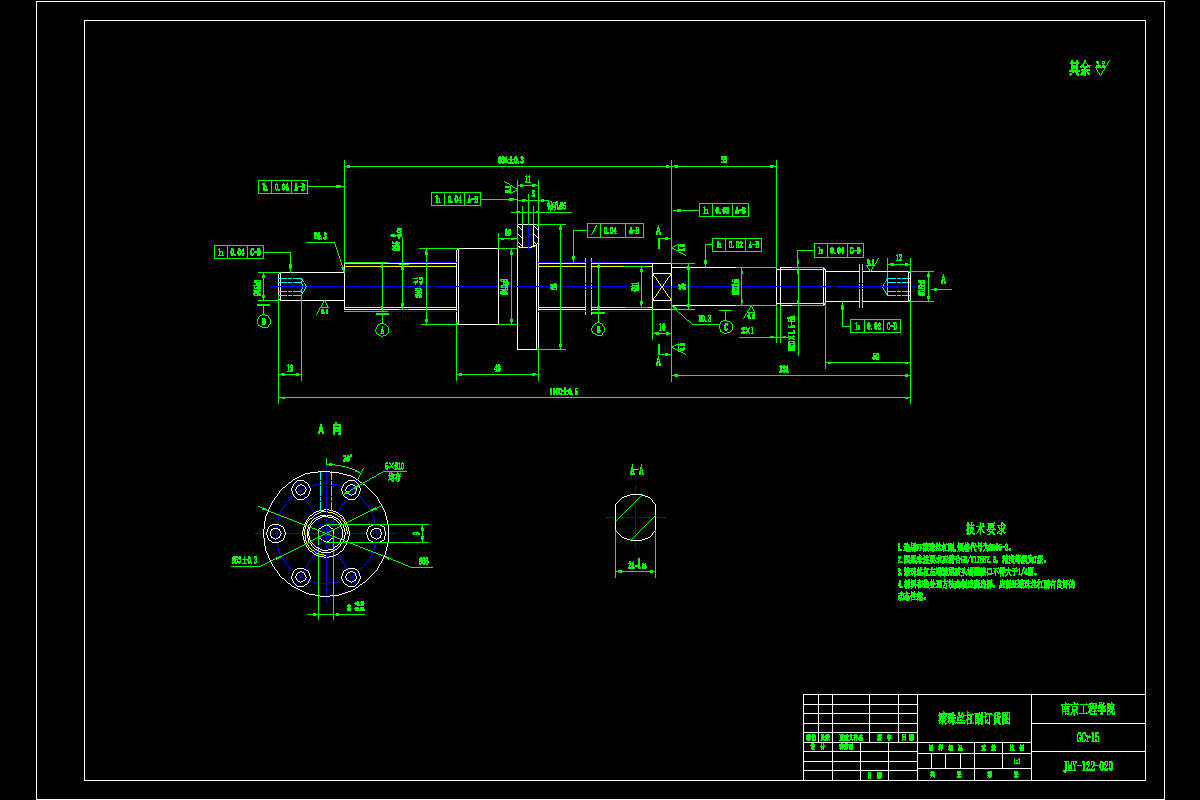

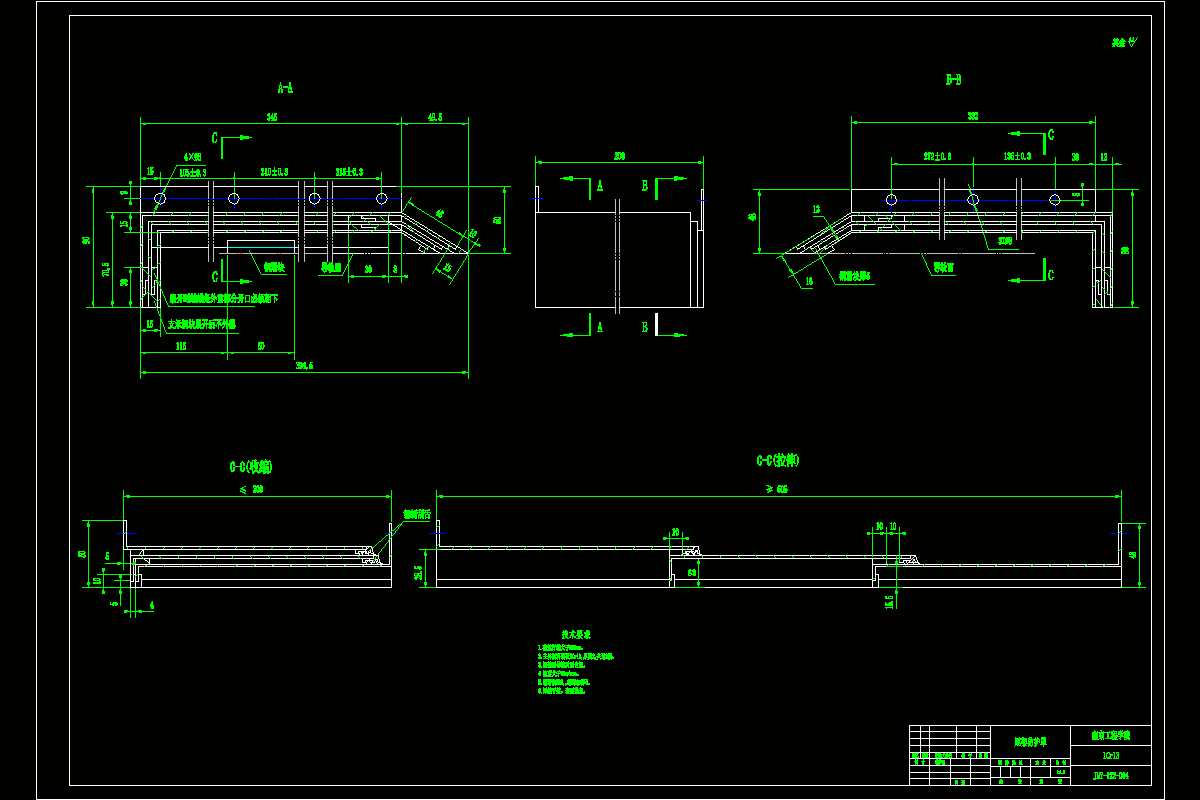

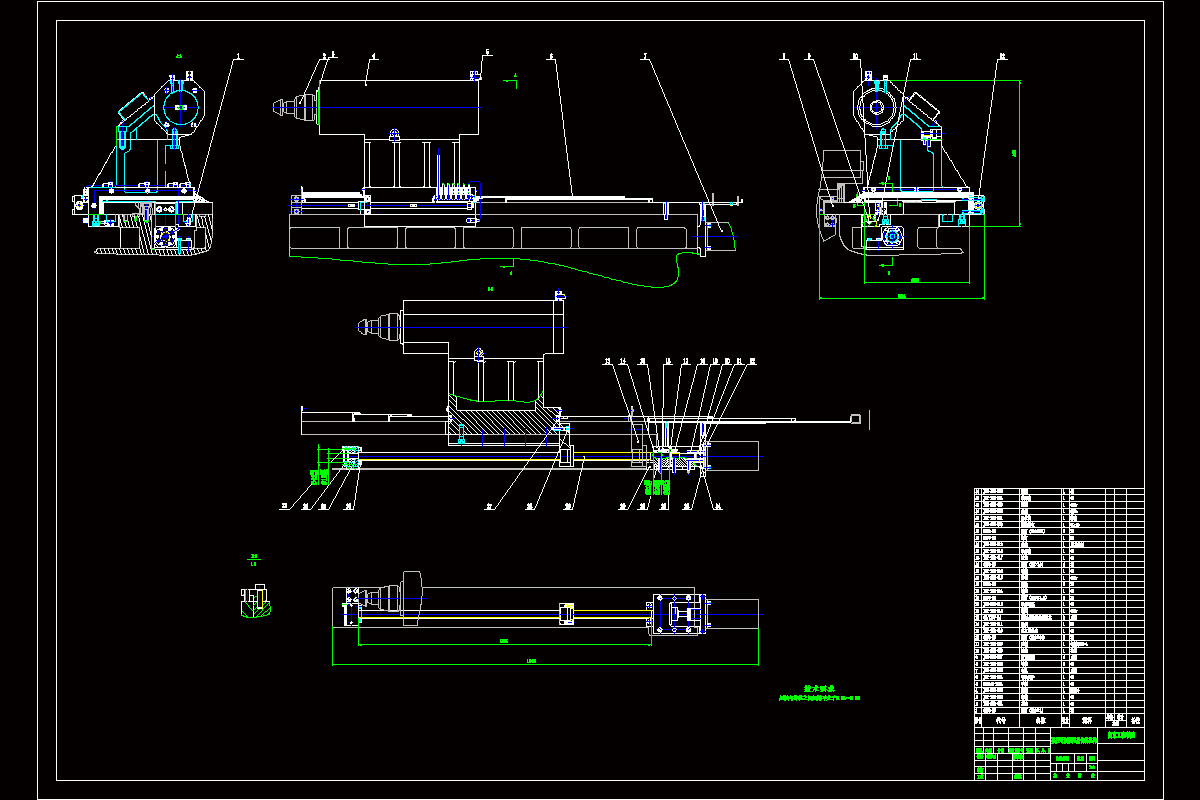

CAD版本图纸，共12张

摘要

本文主要进行了数控可编程尾架传动机构的设计。数控可编程尾架传动机构主要用于改善数控车床尾架的工作效率、提高加工精度。本文采用了文献分析法、类比法来进行研究。可编程尾架传动机构以伺服电机为动力源，通过刚性联轴器使滚珠丝杠和电机连接在一起，使用摩擦锥套消除间隙，通过锥套的轴向移动和径向膨胀来传递运动和动力。滚珠丝杠采用一端固定一端自由的支撑方式，一端使用角接触球轴承背对背中间加隔圈来固定滚珠丝杠，另一端采用深购球轴承支撑，并且使用垫板防止两端轴承的中心高不一致。采用方形滑动导轨，本设计结构具有较高的实用价值。
