N3743-拨叉复合冲裁模设计 下载积分：50　资料编号： N3743

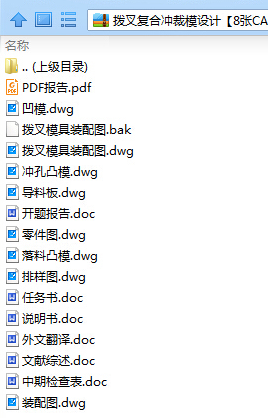

作品包括:

Word版设计说明书1份，共26页，约9700字

任务书一份

开题报告一份

外文翻译一份

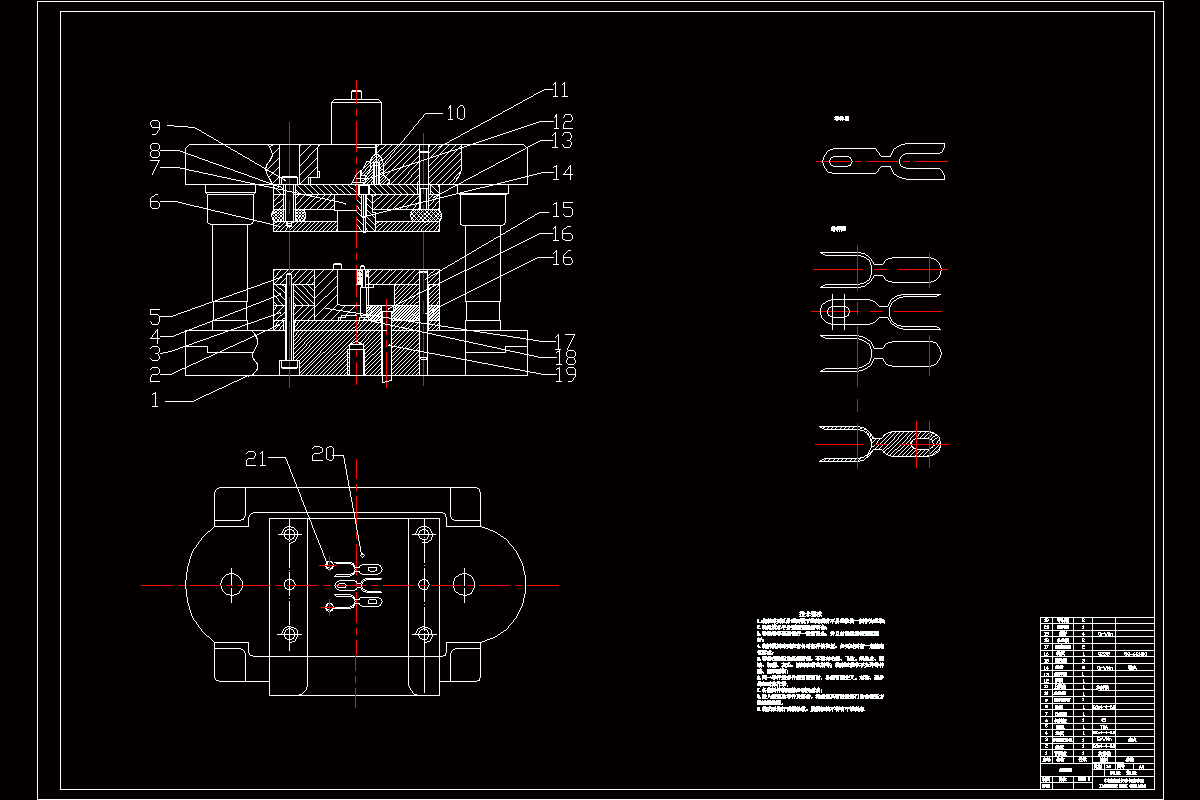

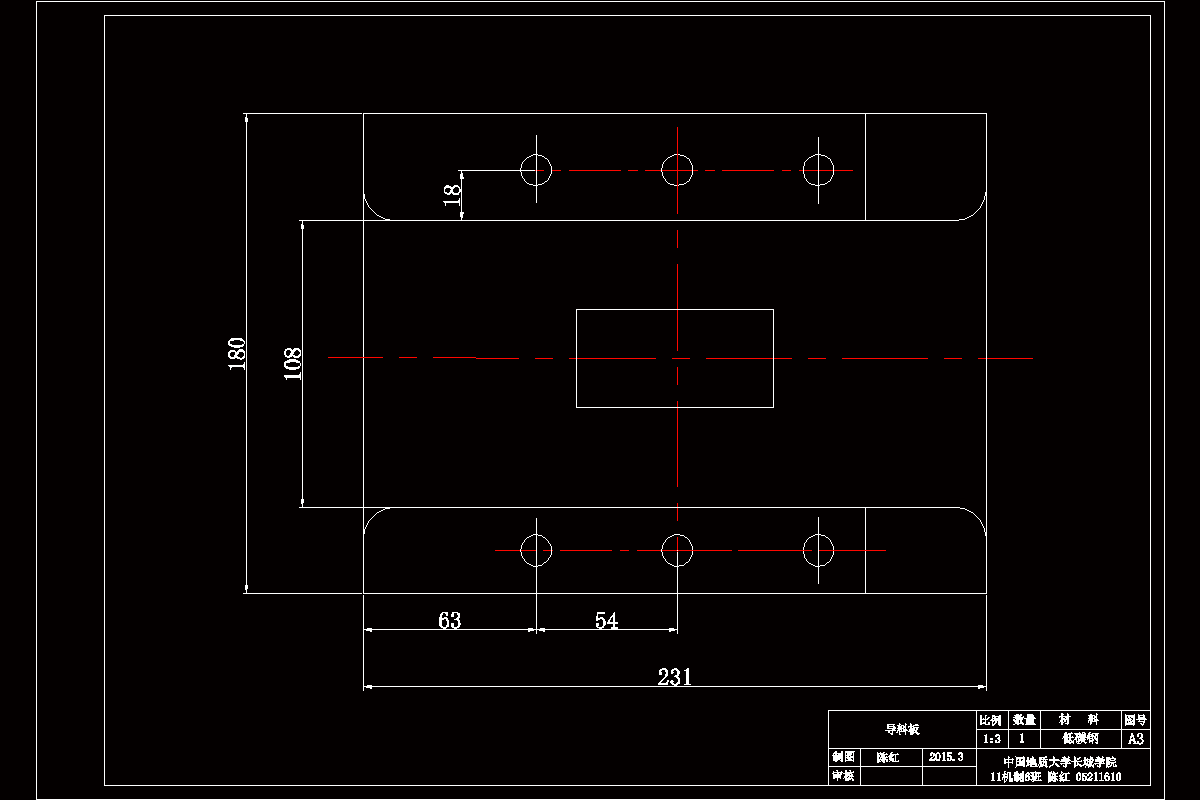

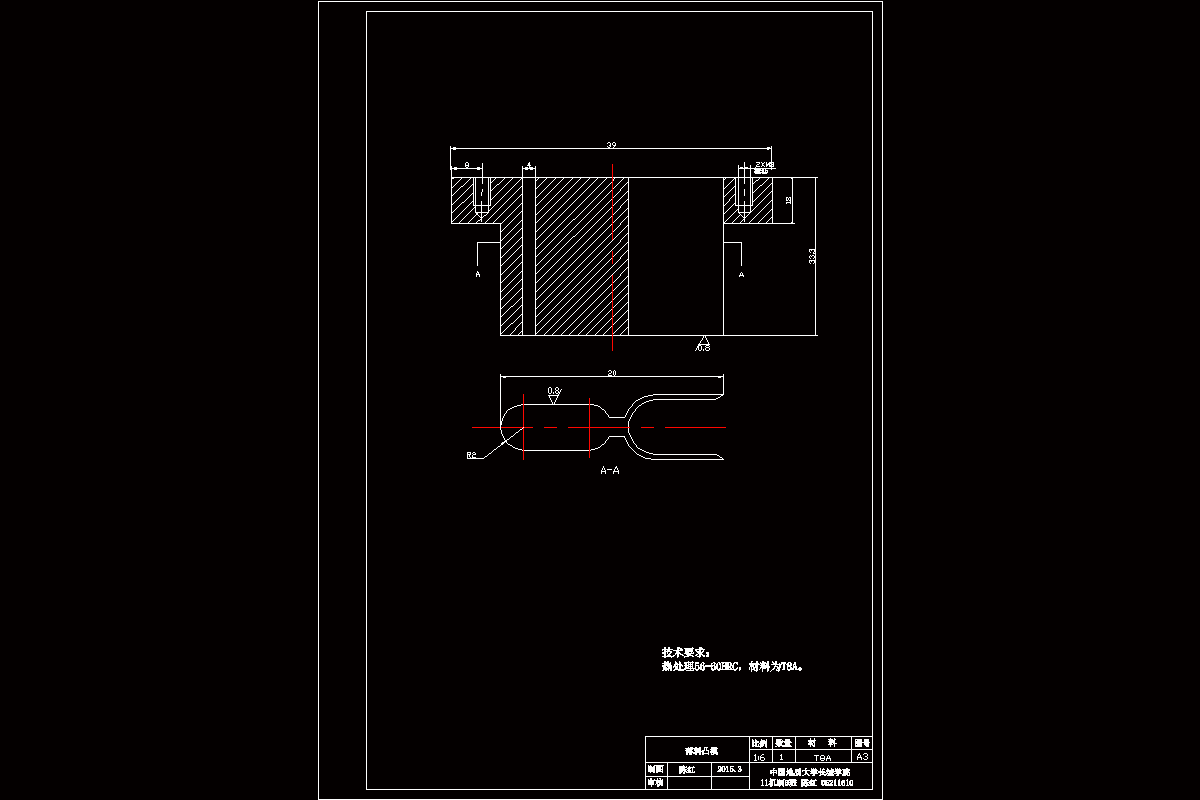

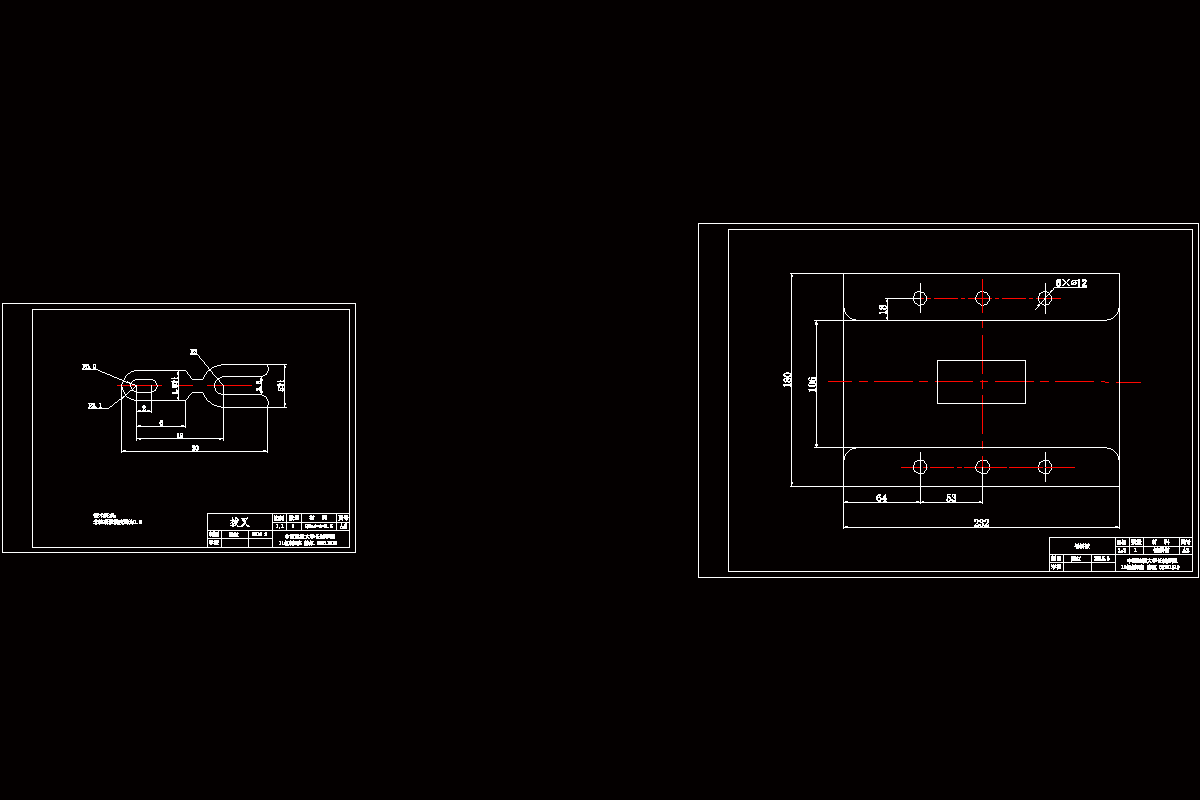

CAD版本图纸，共8张

摘要

我国的模具行业与国外模具行业相比起步较晚，虽然近些年有了较快的发展，但是与国外的模具设计与制造业相比仍有一定的差距，这使得我国的模具寿命较低，产品的价格偏高。因而应该大力培养模具人才，努力缩小我国同发达国家之间的距离。 本次我所设计的是拨叉复合冲裁模，主要是想通过本次设计提高对模具课程的认知和理解，了解模具加工和设计过程中的重难点。对本次的加工零件进行分析，该零件所用的材料是锡青铜，生产批量是大批量生产，初步设定几个可行的加工方案并进行比较，选出其中比较合理的一个冲裁加工方案,本设计选择正装复合冲裁模；选出符合该模具的定位方式，卸料、出件跟导向方式；通过计算分析，最终完成该模具的主要设计计算；模具的凸、凹模的设计，选择模具的材料，确定每个零部件的加工方案。根据模具的装配原则，完成模具的装配。用装配好的模具进行试冲，找出模具设计和制造中的不足，发现原因并对模具做出适当的调整和修理。 关键词：模具 ；凸凹模 ；正装复合模
