N3747-垫片级进模具设计-外径20 下载积分：50　资料编号： N3747

作品包括:

Word版设计说明书1份，共25页，约7800字

任务书一份

开题报告一份

外文翻译一份

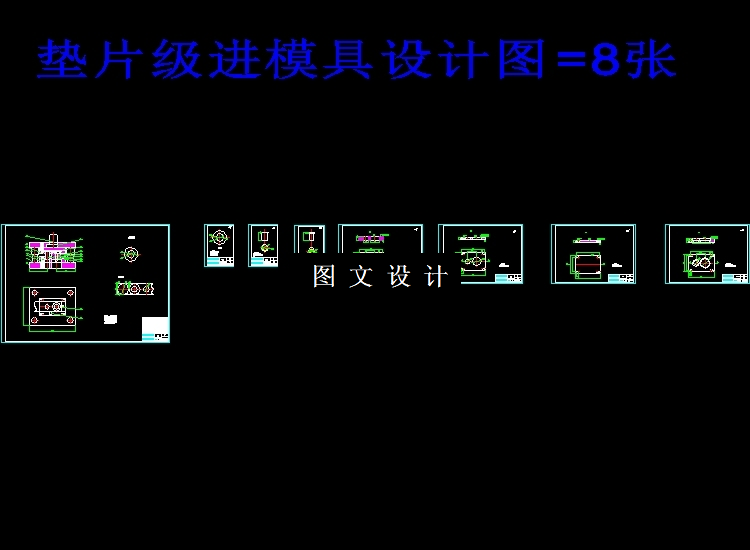

CAD版本图纸，共8张

摘要

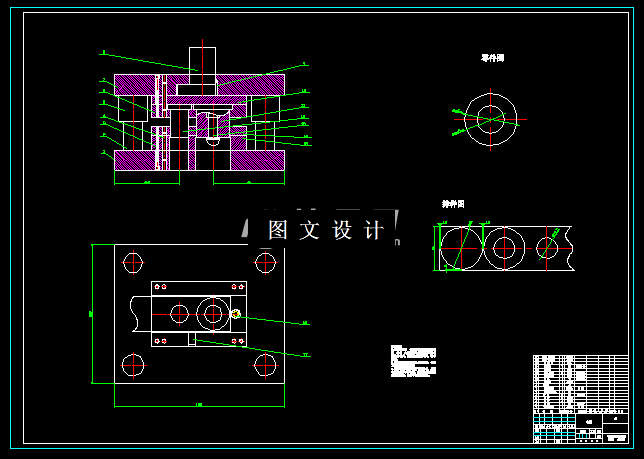

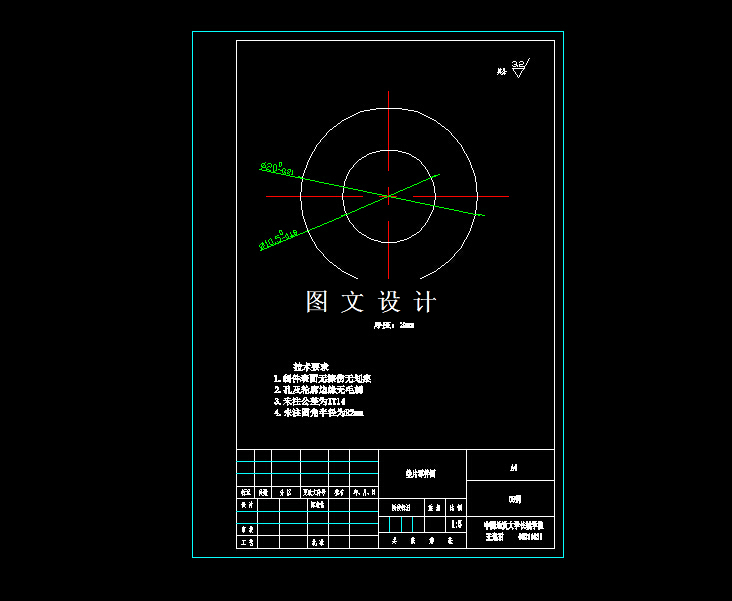

冷冲压工艺是现代工业生产中重要的工艺装备之一，不仅仅在工业生产制造中有所应用，而且在日常生活的方方面面也有广泛应用。近年来，模具工业已摆脱了从属地位而发展成为独立的行业。我国的模具工业也有突飞猛进的发展，模具可以进行快速大批量生产，能制造出比较复杂的零件，极大的提高了模具制造的精度、质量和生产率，节约了零件加工成本，容易实现自动化的流水线生产。 本次主要是垫片的模具设计。垫片在机器的各部分之间起着连接时稳定、密封等作用。垫片的种类繁多，材质以及大小薄厚的不同，所起的作用也是不同的。按材质分类，可分为非金属、半金属、和金属垫片三种。而本次设计的垫片主要用在法兰连接的螺栓中的，作用是增大螺栓或螺母与零件表面的接触面积，防止零件表面被磨坏，配合弹簧垫圈，起到防松作用。此次垫片的模具设计采用的是级进摸，在生产应用中主要是冲孔和落料工序，其中包括冲压工艺分析，并确定模具，凸模、凹模、固定板、卸料装置等零部件的设计和制造，以及压力机的选择。 该能够使我对于学校所学的知识有一个全面的复习和进一步的认识，将专业课知识系统的结合在一起，使我提高自行设计这一方面的能力。 关键字：冲压工艺； 垫片； 落料；冲孔； 级进模

141118
