作品描述
作品包括:
Word版设计说明书1份
CAD版本图纸，共13张
摘要

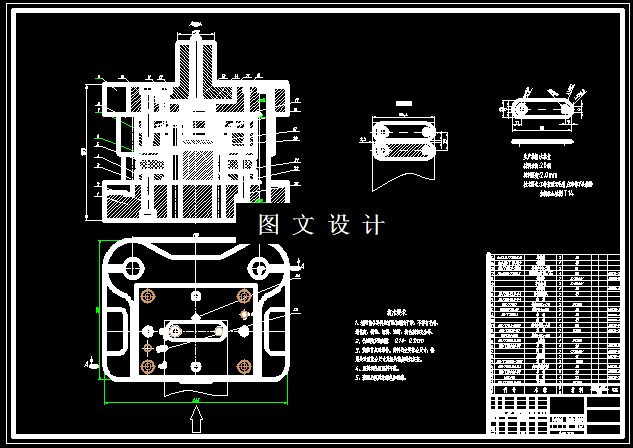

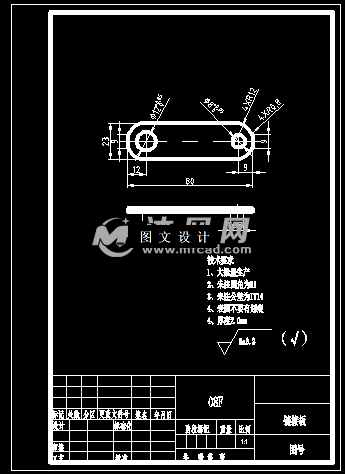

此零件名为链接板，零件形状简单，外形对称，内部有两个圆孔，只是孔的直径大小不相等，但是这对排样设计没有影响，选择直排的结构，查表确定搭边值，绘制排样图形，然后计算凹模的厚度，壁厚，以及凹模外形尺寸，计算冲压力的大小，选择后侧导柱模架，并绘制其倒装结构的复合模，绘制模具的各个零件图。
