作品描述
作品包括:
Word版设计说明书1份
CAD版本图纸，共14张
摘要

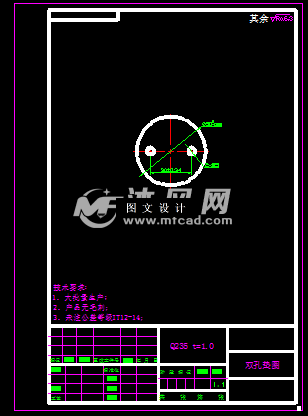

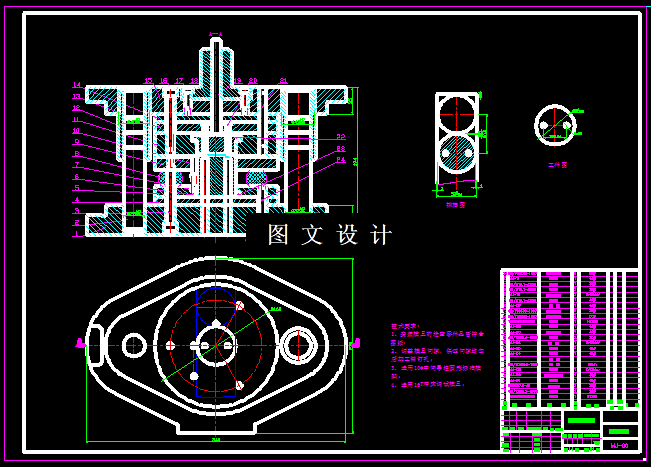

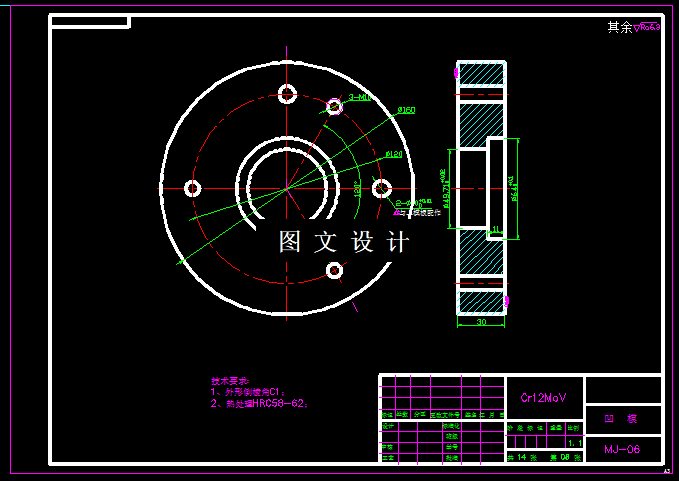

此零件，是个圆形平板上，有两个小圆孔，对称分布，中心距离为30mm，孔边距离，最小的部位，远远超过零件板材的厚度，因此满足复合模的要求，本次就是设计此零件的倒装落料冲孔复合模，零件外形是圆形，因此计算后的凹模外形也是圆形结构，选择圆形结构标准模架，并绘制模具结构图和零件图。
