KF056-电动汽车电瓶座注塑模设计 下载积分：80　资料编号： KF056

作品包括:

Word版设计说明书1份

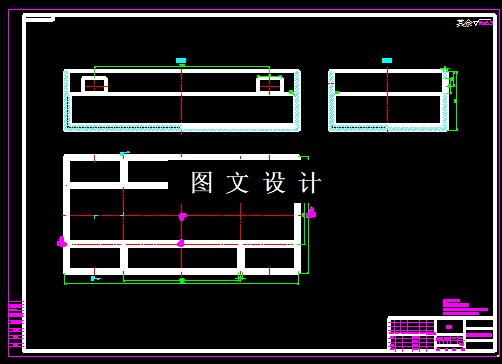

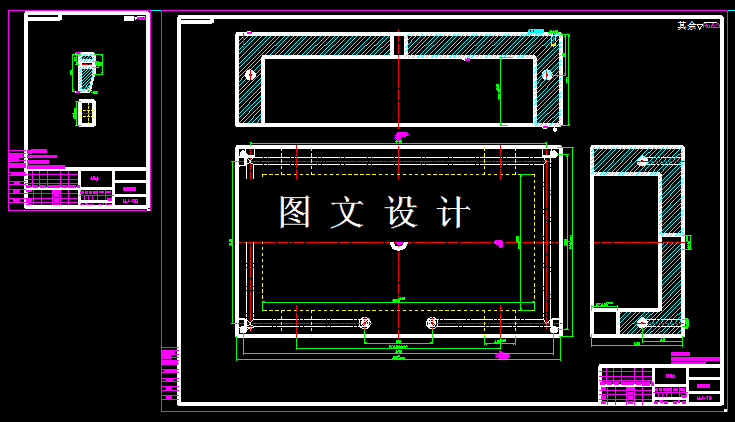

CAD版本图纸，共16张

摘要

此零件，是用于电动汽车上安装电瓶的箱子，叫安装座，材料为ABS，此零件侧面还要设计孔，用于穿插连接的线，这里需要设计抽芯机构，箱体底面带有加强筋，工件的外形尺寸比较大，因此只能选择一模一腔结构，将浇口设计在工件的底面，设计直浇口，并通过计算模具的外形尺寸，选择合适的标准模架，绘制模具装配图和零件图。
