KF061-安装板冲压级进模设计 下载积分：80　资料编号： KF061

作品包括:

Word版设计说明书1份

CAD版本图纸，共7张

摘要

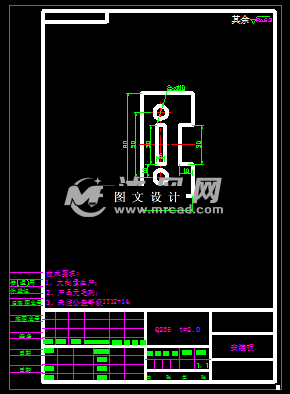

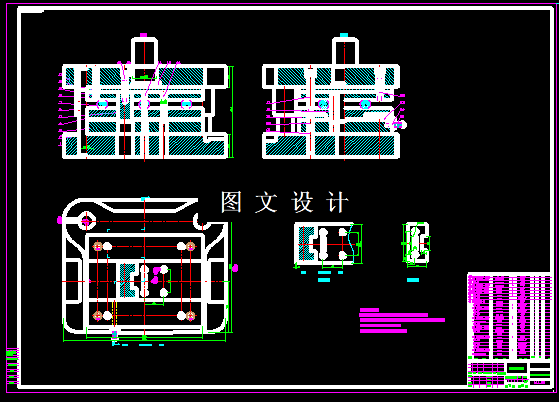

此安装板零件，是个平板，零件的外形由直线组合连接，内部有两个圆孔和长方孔，孔边的距离比较小，需要将冲孔工序和落料工序分开，但是这样就需要两套模具，因此将工序组合，设计成级进模，通过合理排样，计算模具的外形尺寸，然后绘制正装结构的模具图纸，以及重要的模具零件图。
