KF085-撬板冲压级进模设计【含SW三维图】 下载积分：200　资料编号： KF085

作品包括:

Word版设计说明书1份

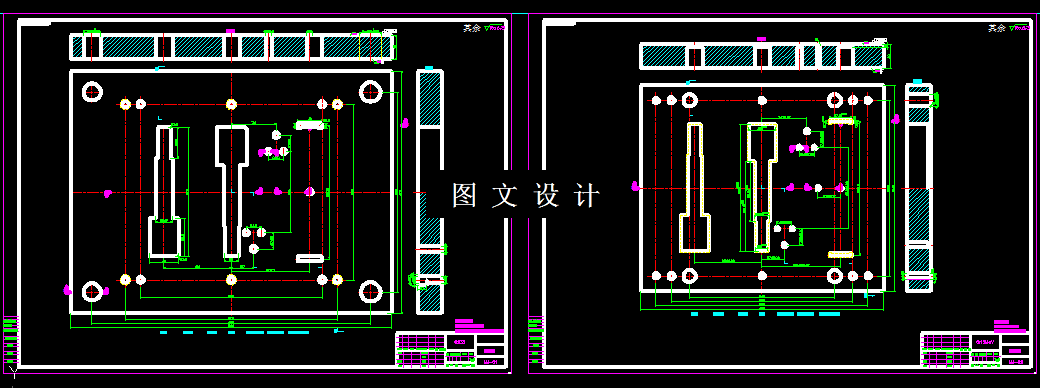

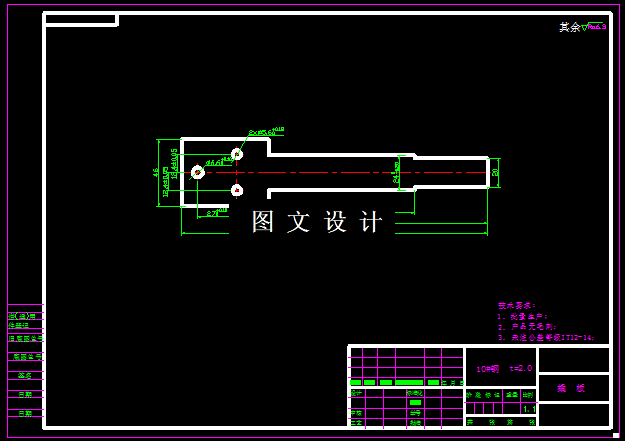

CAD版本图纸，共15张

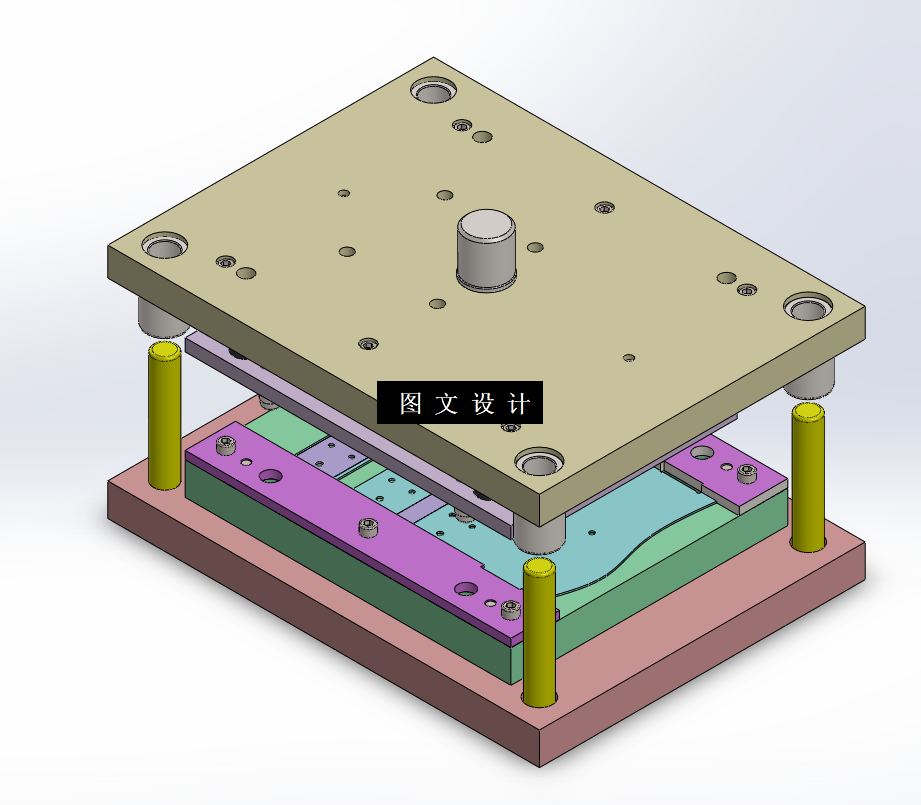

SW三维图一套

摘要

此撬板零件，是个平板结构，零件的一侧比较小，另一侧比较宽，整体成T字形结构，结合生产需求，将此零件设计出级进模，结合零件的形状，为了提高材料的利用率，在设计排样结构时，将零件错开设计，这样一次冲裁，可以生产出两件，又能提高生产效率，计算模具的外形尺寸，设计正装结构，选择矩形钢板模架，绘制出模具结构图和各个零件的图纸。
