KF103-笔记本外壳冲压模具设计【含SW三维图】 下载积分：200　资料编号： KF103

作品包括:

Word版设计说明书1份

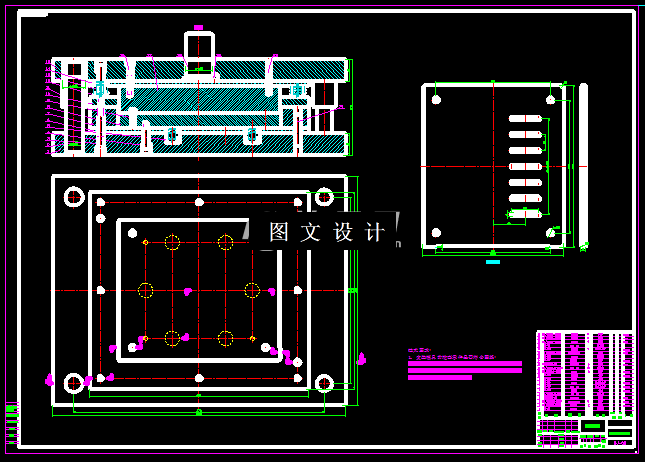

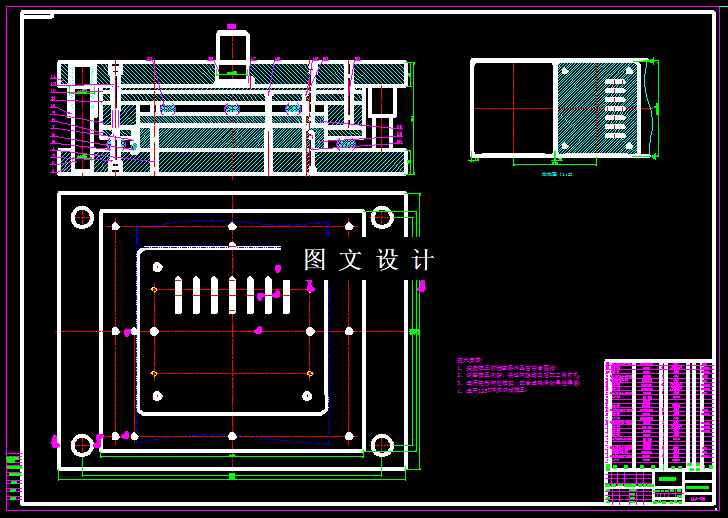

CAD版本图纸，共25张

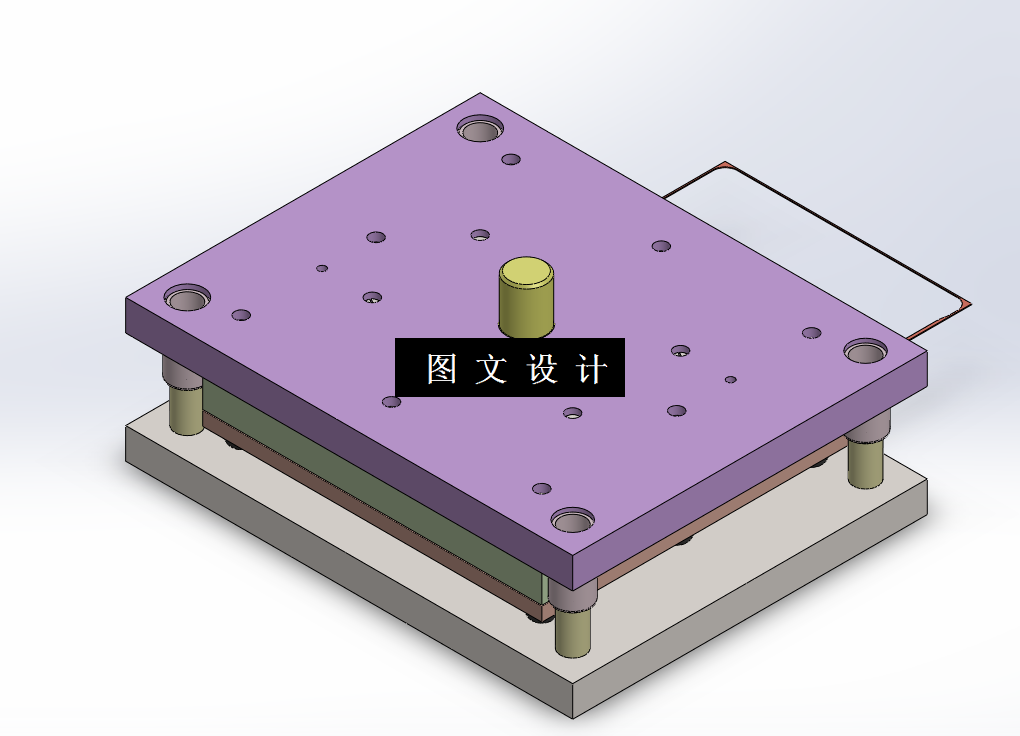

SW三维模具图2套

摘要

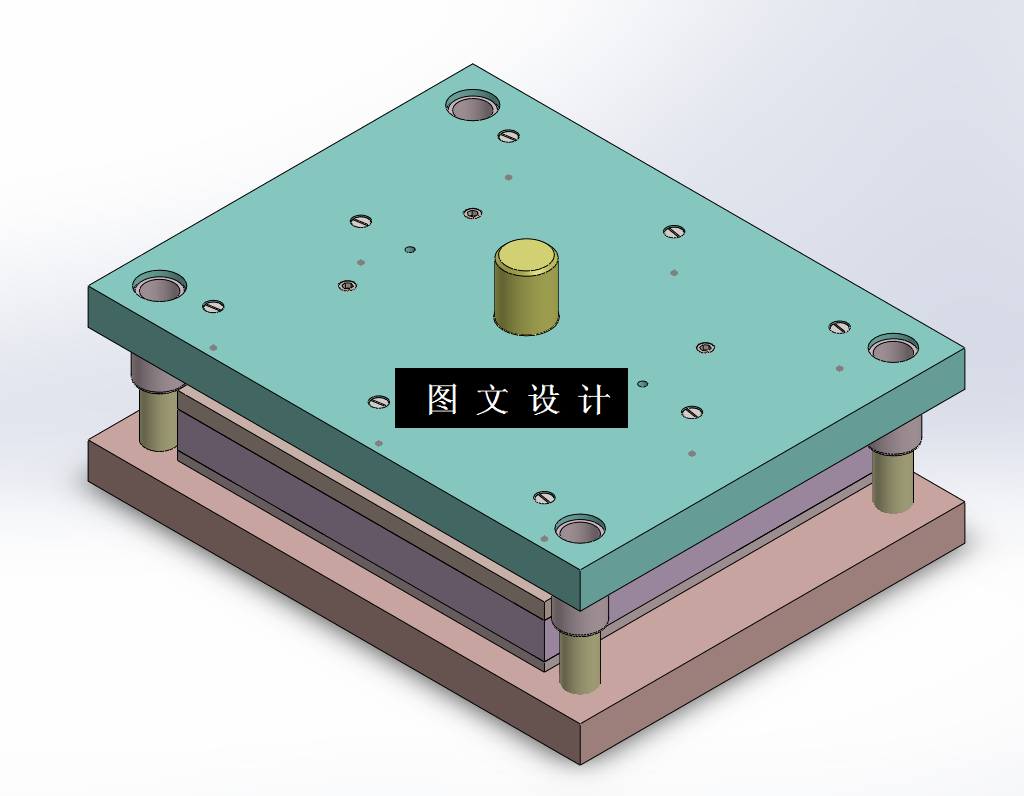

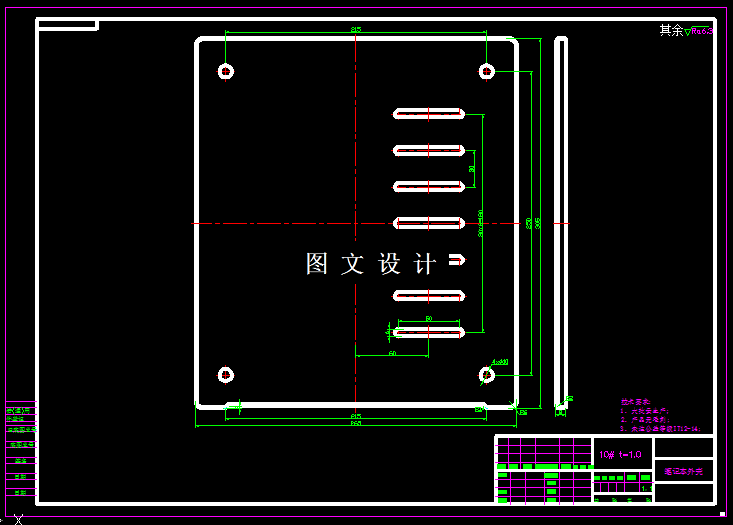

此零件为笔记本的外壳，零件的外形比较大，但是比较规则，中间还有散热孔，四角有螺钉的固定孔，外形成拉深结构，通过计算，得到工件的展开图形，冲压工艺分析后，确定采用落料冲孔复合模和拉深模，然后计算模具的各个尺寸，选择矩形钢板模架，并绘制模具结构图和零件，计算所需要的冲压力后，选择合适的压力机。
