KF307-夹头垫片级进模设计【含UG三维图】 下载积分：300　资料编号： KF307

作品包括:

Word版设计说明书1份

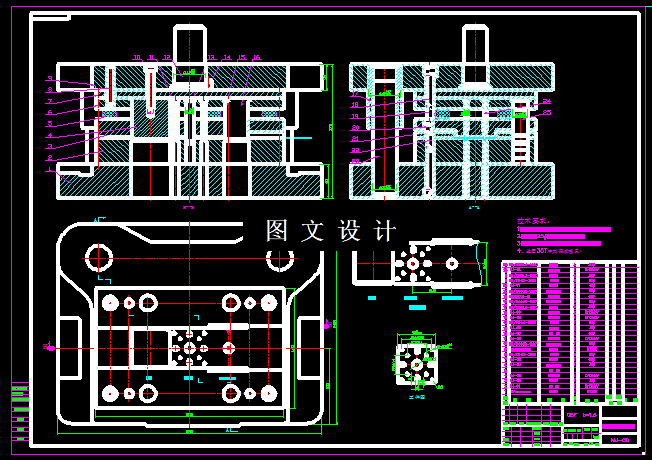

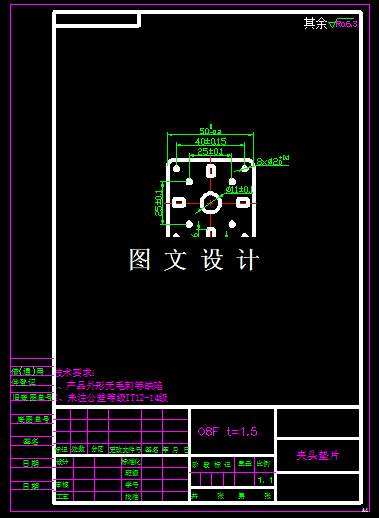

CAD版本图纸，共15张

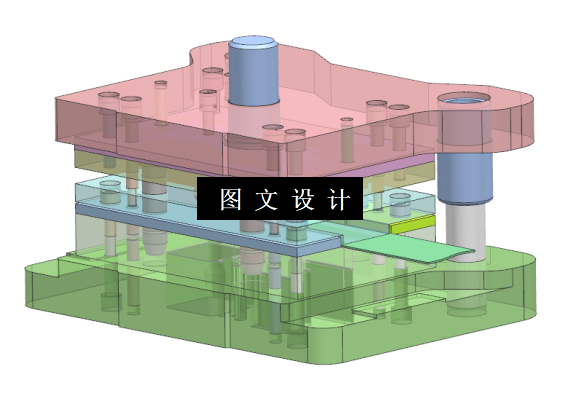

UG三维图一套

摘要

此夹头垫片，是个平板，内部孔比较多，外形规则，因此考虑到复合模凸凹模的强度问题影响到模具寿命，还是建议采用多工序级进模，将工序分开，孔和外形落料分两步完成，这样就能保证模具的寿命。通过详细计算合理设计排样图，绘制模具结构二维和三维图，以及零件图，选择标准模架和合适的压力机。
