KF310-端盖冲压模具设计-2套模具 下载积分：160　资料编号： KF310

作品包括:

Word版设计说明书1份

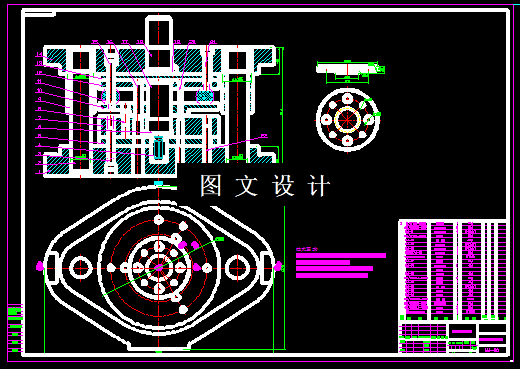

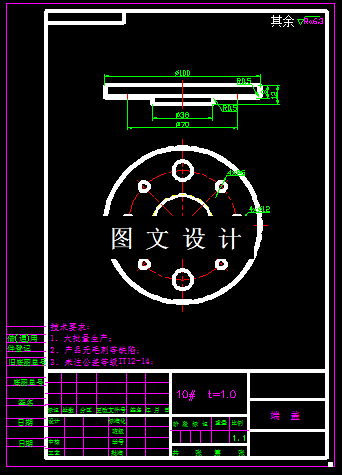

CAD版本图纸，共32张

摘要

本次设计的是个圆形端盖，零件尺寸不大，工序比较多，在拉深件的底面，还有翻孔和圆孔，均匀分布，因此基本工序有落料，拉深，冲孔，翻孔。通过合理的工序组合，确定中间的翻孔预孔，和落料拉深合并成一套三工序的复合模，然后中间翻孔和冲小孔，合并成一套，详细计算工件的展开毛坯尺寸，绘制模具的结构图和零件，选择标准模架，并记录计算过程。
