KF522-空调蒸发器边板级进模设计【含UG三维图】 下载积分：200　资料编号： KF522

作品包括:

Word版设计说明书1份

CAD版本图纸，共23张

UG三维图一套

摘要

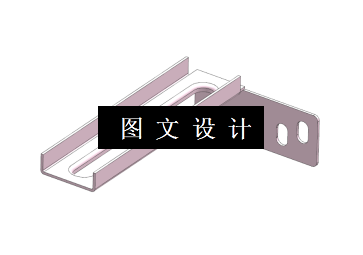

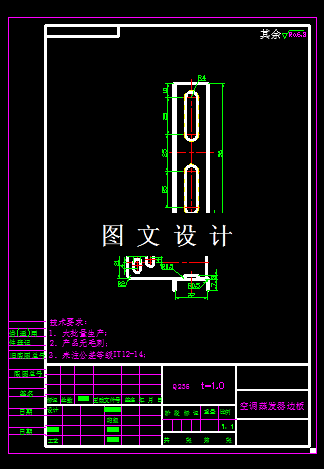

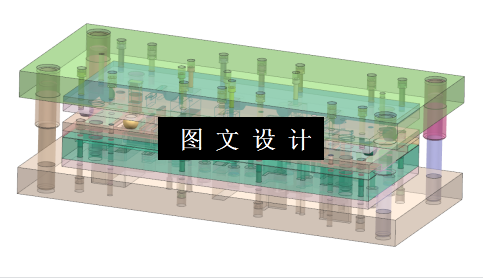

此零件时空调蒸发器的边板，零件形状复杂，但是工序比较简单，就是弯曲的部位比较多，中间还有翻孔，因此设计模具时，工序复杂，模具数量多，但是如果采用级进模，实现自动化，模具只需要一套，只是模具结构复杂了，增加了制造难度。结合工件形状，计算模具尺寸后，绘制模具二维图及三维图。
