KF522-汽车电机用接头冲压模具设计 下载积分：200　资料编号： KF522

作品包括:

Word版设计说明书1份

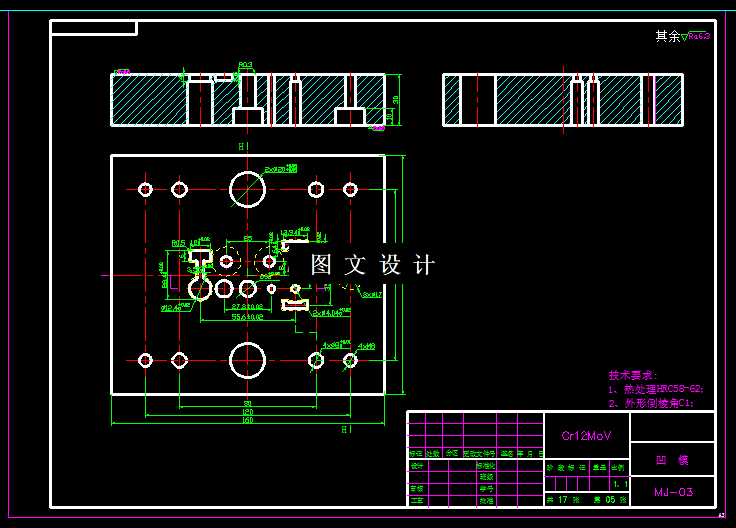

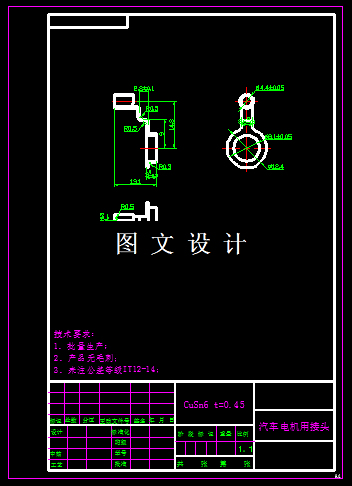

CAD版本图纸，共9张

摘要

此零件为汽车电机上的接头，零件形状复杂，多处弯曲，零件尺寸很小，因此建议采用级进模设计，但是零件复杂，全部工序在级进模里，无法实现，因此分开考虑，利用级进模进行到平板冲裁后，再单独设计弯曲模，本次设计主要设计在弯曲之前的所有工序的级进模。绘制模具图纸及零件图。
