KF532-柜子防倒固定器冲压级进模设计 下载积分：200　资料编号： KF532

作品包括:

Word版设计说明书1份

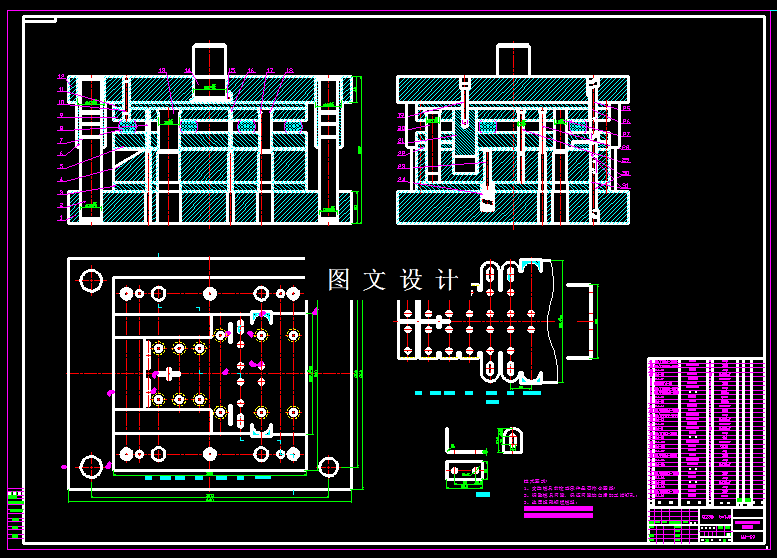

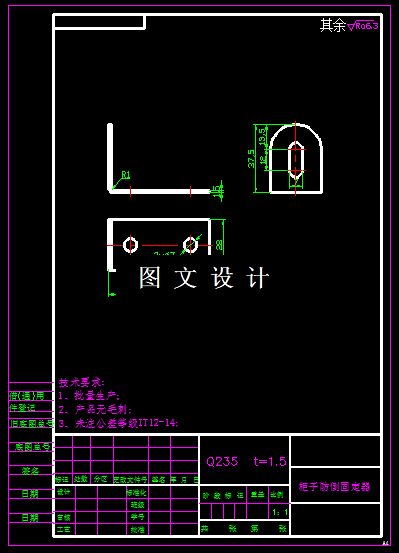

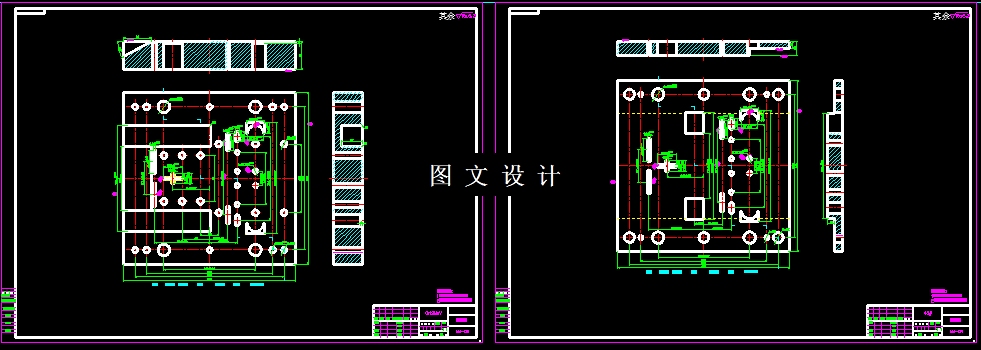

CAD版本图纸，共20张

摘要

该柜子防倒固定器零件，是一个L形弯曲件，工件的一侧有圆孔，两头圆弧过渡，因此通过计算后，工件展开图形是以个规则形的平板，但是生产需求量比较大，因此要设计该零件的级进模，提高生产效率，因此本次设计一模出两件的结构，将切断载体设计在工件的中间，将工件弯曲成U形，然后中间切开成两件。设计这样的模具图纸。
