Z1433-干玉米脱粒机设计【含SW三维图】 下载积分：65　资料编号： Z1433

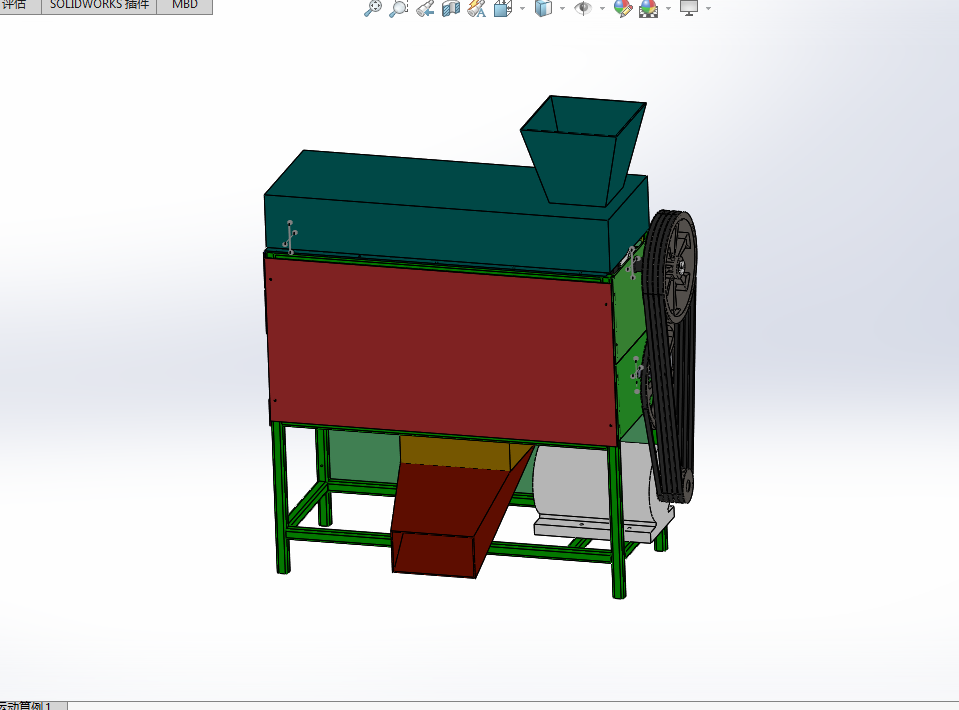

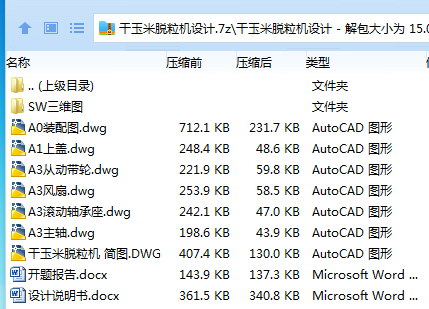

作品包括:

Word版设计说明书1份，共28页，约13000字

开题报告一份

CAD版本图纸，共6张

SW三维图一套

摘要

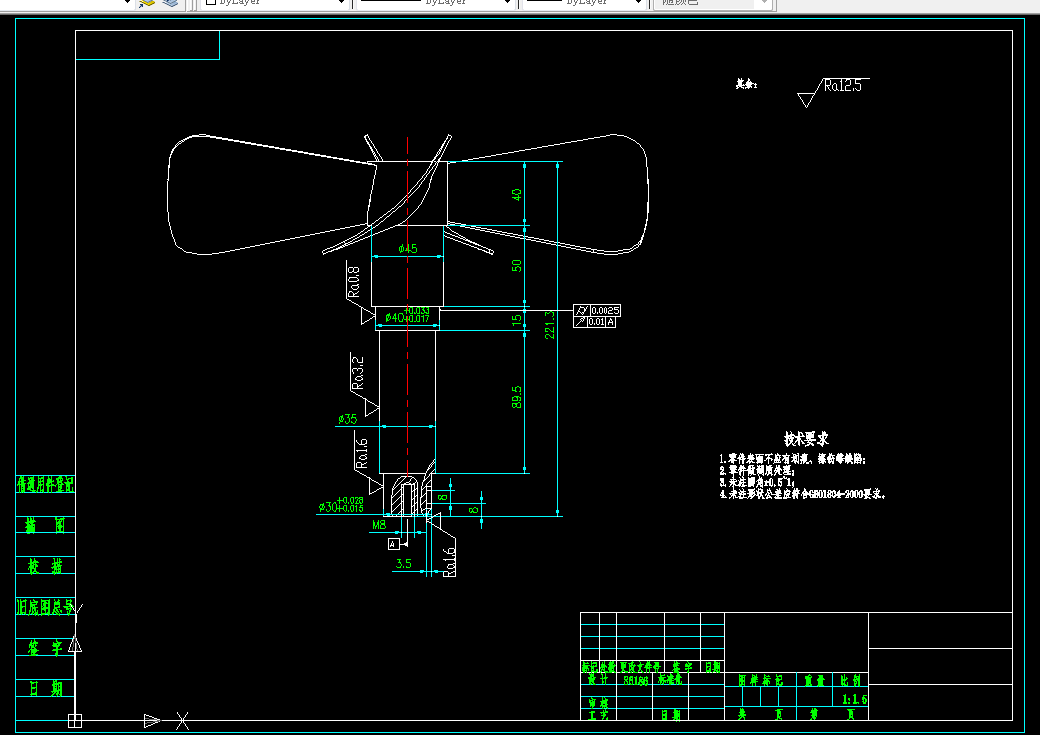

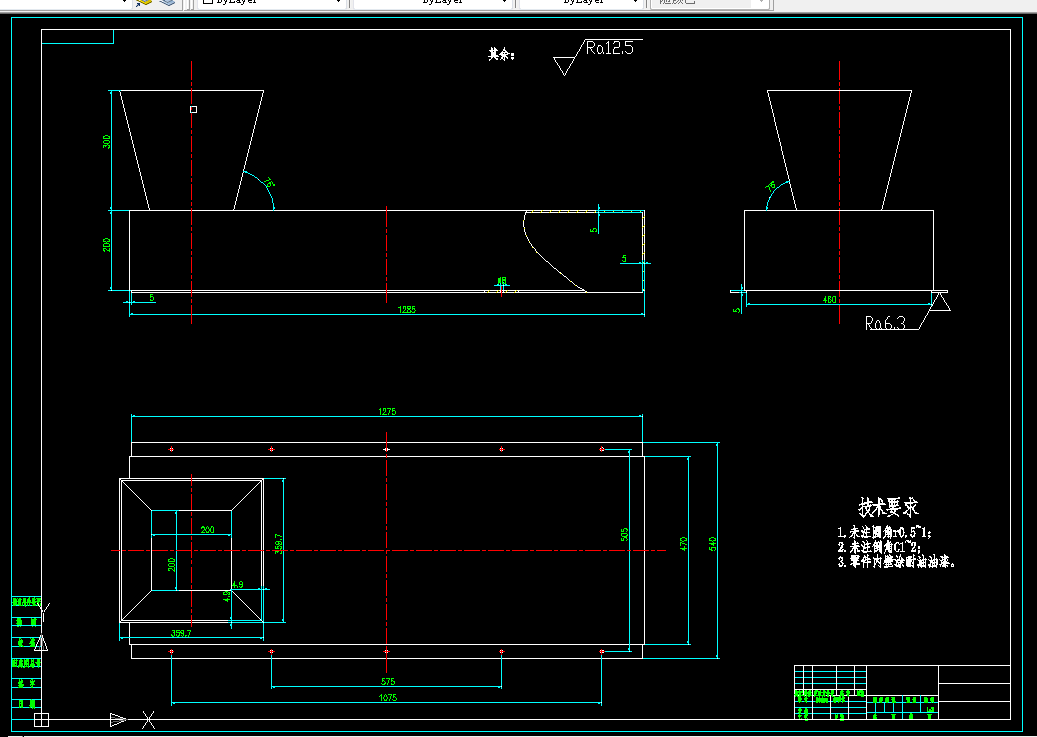

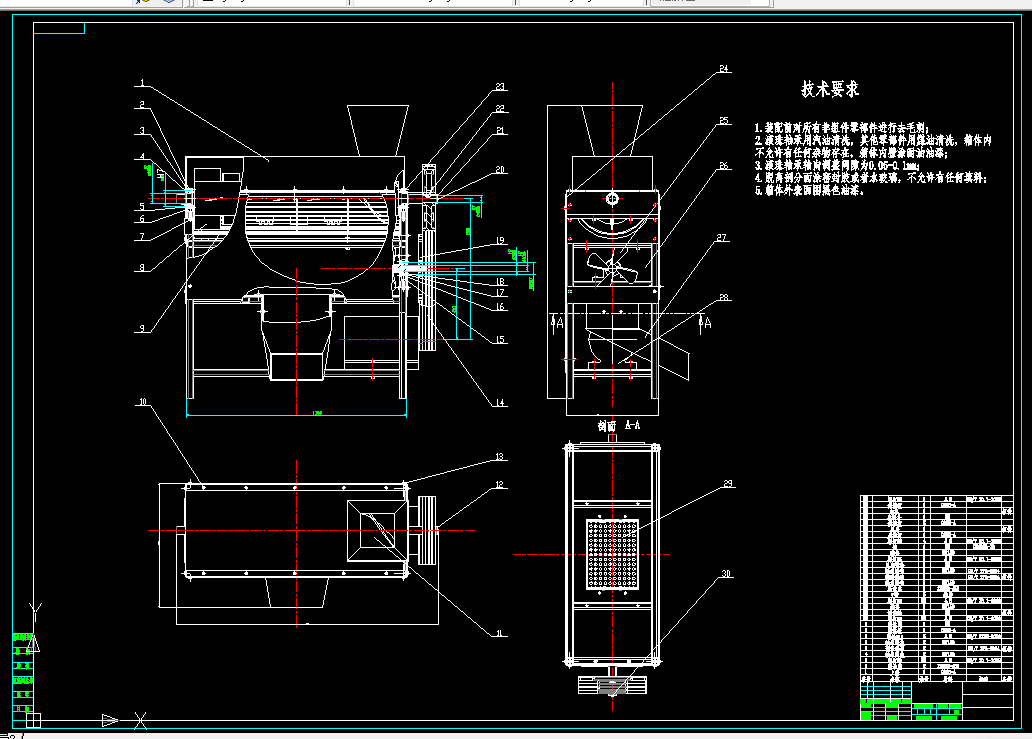

随着社会的进步，生活中的每一个角落都有机器的参与。农业是我国的基础经济、是国家发展的根本，机械化的普及，不仅使农业加强了农业化生产，同时也减轻了农民的劳动强度。如今我国北方大部分地区基本上从种到收到入仓，都实现了机械化作业, 更值得庆幸的是每种机械的开发和利用都有相当可观的市场，科技的创新更好的开阔了市场。本文设计的是一种新型干玉米脱粒机，玉米经过一段时间的风干，通过玉米脱粒机的板 齿模拟人搓玉米的形式使玉米和玉米芯分开，然后对玉米粒进行清选。该机主要有入料口、 栅格式凹板、脱粒仓、主轴、机架、料斗、排芯口、皮带轮、风机及传动部件等组成。以电动机为动力源，动力由电动机输出轴输出，再通过传动带传递到板齿主轴上，板齿配合栅格式凹板将玉米脱粒，玉米粒从栅格式凹板分离经过风机清选并排出机体外，而玉米芯从入料的另一端排出机体之外，完成脱粒。

本设计为新型干玉米脱粒机的设计，以提高生产质量、结构简便、安全可靠为设计宗旨。本设计在干玉米脱粒机刮臂设计部分，通过对干玉米脱粒机传动件的合理设计与各零部件的优化布置。主要对干玉米脱粒机的电机、传动带轮与主轴进行了详细的选型计算。

关键词：玉米脱粒机；传动；计算；

目录

摘要 2

Abstract 3

1：绪论 7

1.1：干玉米脱粒机研究背景及意义 7

1.2：国内外干玉米脱粒机的发展概况： 7

1.3：本课题研究内容 8

2：干玉米脱粒机方案的确定 10

2.1：干玉米脱粒机的工作原理： 10

2.2：干玉米脱粒机的传动方案比较 10

2.3：脱粒方式的选择 12

2.3：功能分析 12

3：传动机构的设计计算 13

3.1：电动机的选型计算 13

3.1.1：电机简述 13

3.1.2：电机的选型 14

3.3：V带及V带轮的设计 16

3.3.1 皮带传动简介 16

3.3.2  V带传动的设计计算 17

3.3.3  带轮的设计 19

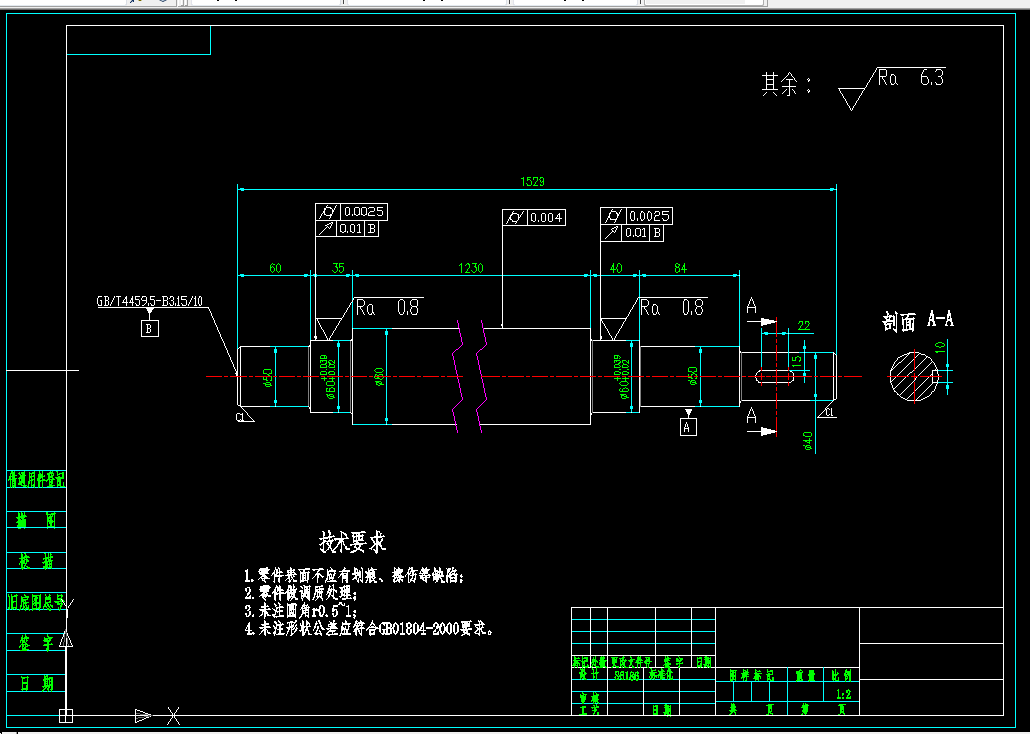

3.4：脱粒板齿主轴的设计 20

3.4.1  求传动轴上的功率P2、转速N2 ，和转矩T2 20

3.4.2初步确定轴的最小直径 21

3.4.3根据轴向定位的要求确定轴的各段直径和长度 21

3.4.4初步选择轴系 21

3.5. 按弯扭合成条件校核轴的强度 22

3.5：轴承座的设计 24

3.6：板齿的设计 24

3.6.1：冠状平板齿、平板齿的总体结构设计 24

3.7：轴承计算与校核 25

结论 26

致谢 27

参考文献 27
