Z1285-1.5MW风力发电机组总体设计 下载积分:50 资料编号: Z1285

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: Z1285
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

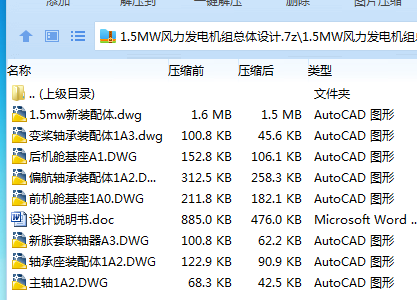

Word版说明书1份,共38页,约20000字

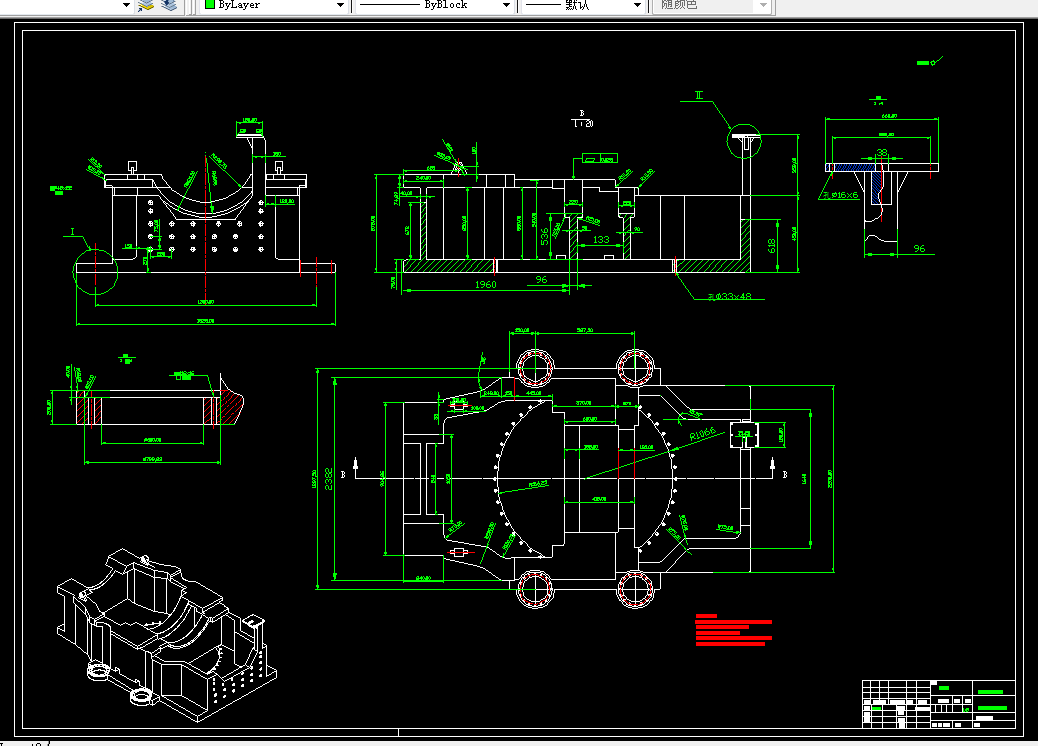

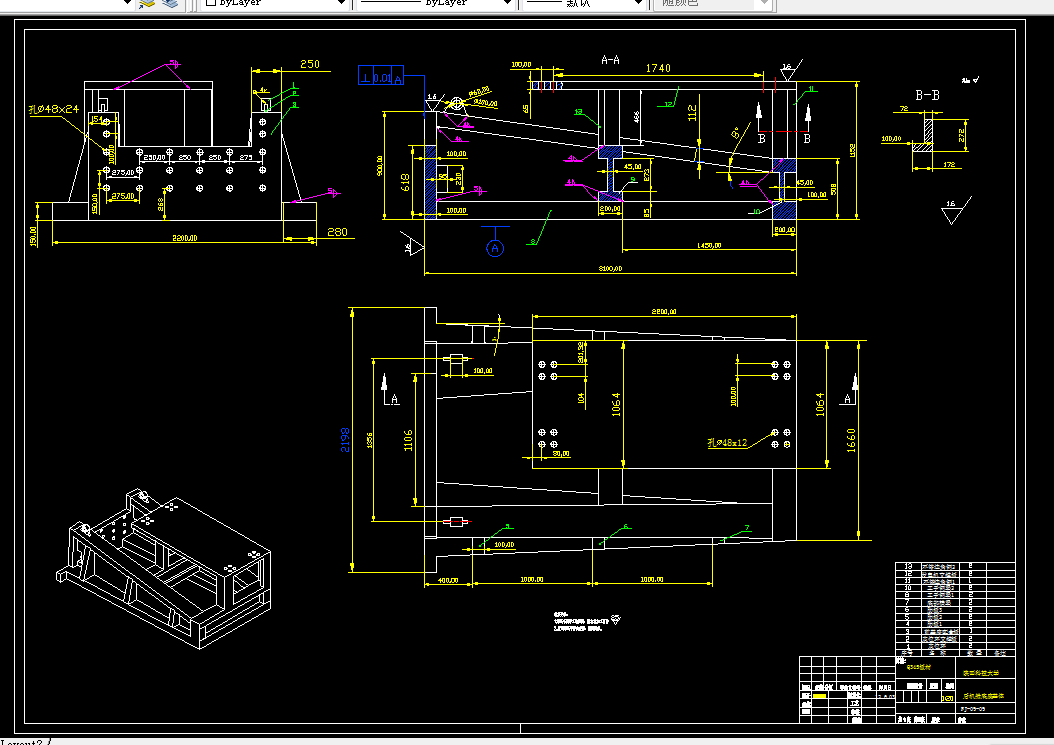

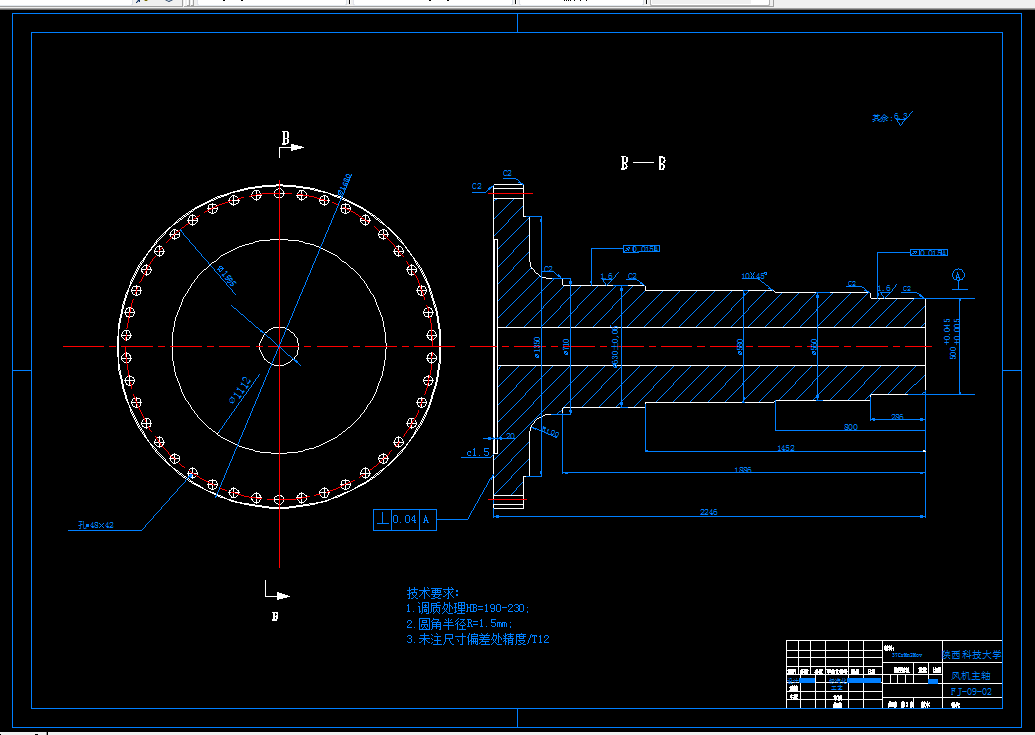

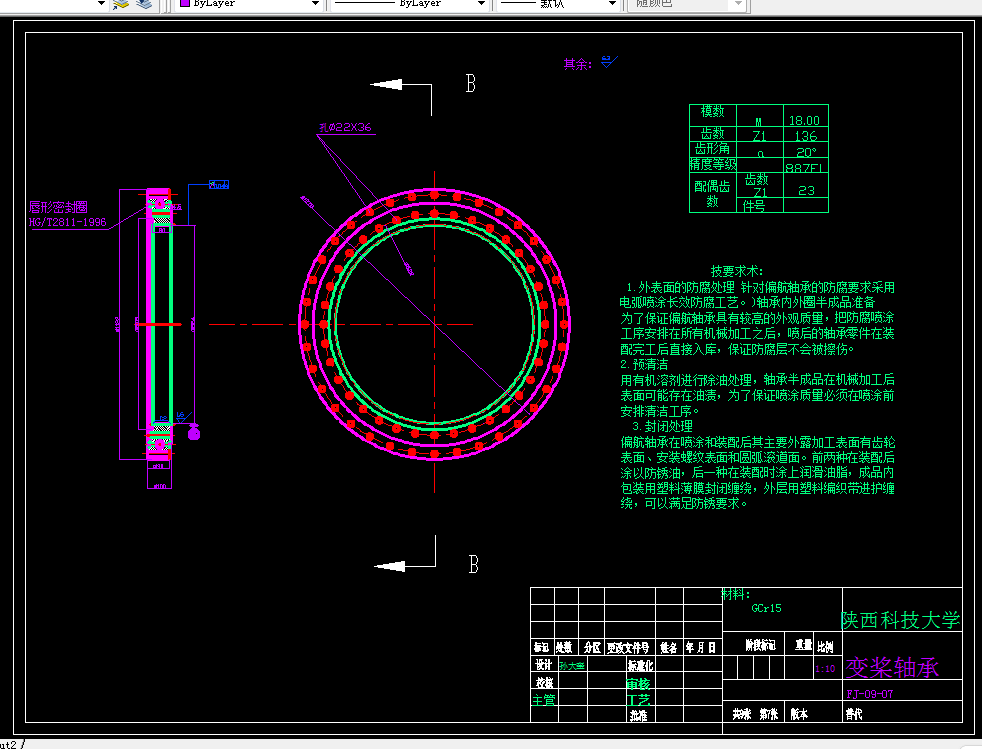

CAD版本图纸,共8张


摘  要

风是一种永不枯竭的清洁能源,随着传统能源的日渐枯竭,人们对风能的利用也越来越重视。特别是随着控制技术和制造技术的发展,风力发电机组的规模不断扩大,兆瓦级以上的风力发电机的研制已成为目前风电产业的主要发展方向。本次设计对1.5MW的风力发电机机组结构的总体布局,总体参数的规划以及各组成部件的选型原则和设计要求进行阐述。

关键词:MW级风力发电机,总体设计

目  录

摘  要 I

Abstract II

1  绪论 1

1.1  课题研究背景 1

1.2  国外风力发电机发展现状 1

1.3  国内风力发电机的研制情况 2

1.3.1我国风力发电机发展历史 2

1.3.2  我国风电发展存在问题 5

1.4 本课题研究的意义 7

2  1.5mw风力发电机组总体方案的设计 7

2.1  风电机组功能的设计 7

2.1.1  风电机组功率的调节方式设计 8

2.2.2风力发电机组的系统选型设计 9

2.2 风力发电机组总体布局 10

3  风电机组的各组成部分的设计计算 14

3.1风轮的设计估算 14

3.2  叶片的设计 15

3.2.1 叶片材料的选择 15

3.2.2  叶片的翼型选择和尺寸计算 17

3.3.1主轴支撑形式的选择 18

3.3.2  轴系连接件的选择 19

3.3.3  风机主轴的设计计算 23

(1)确定输出轴的运动和动力参数。 23

3.4增速箱的结构设计 24

3.5变桨距系统系统设计 27

3.6偏航传动系统的设计 28

3.7 风力发电机组机舱与塔架的总体设计 29

3.7.1 机舱的总体设计 29

3.7.2  塔架的设计 31

4  设计总结 32

4.1  设计过程 32

4.2  需求改进 32

4.3  设计心得 33

致  谢 34

参  考  文  献 35
