N3791-吹灌一体机设计（吹瓶机） 下载积分：150　资料编号： N3791

作品包括:

Word版设计说明书1份

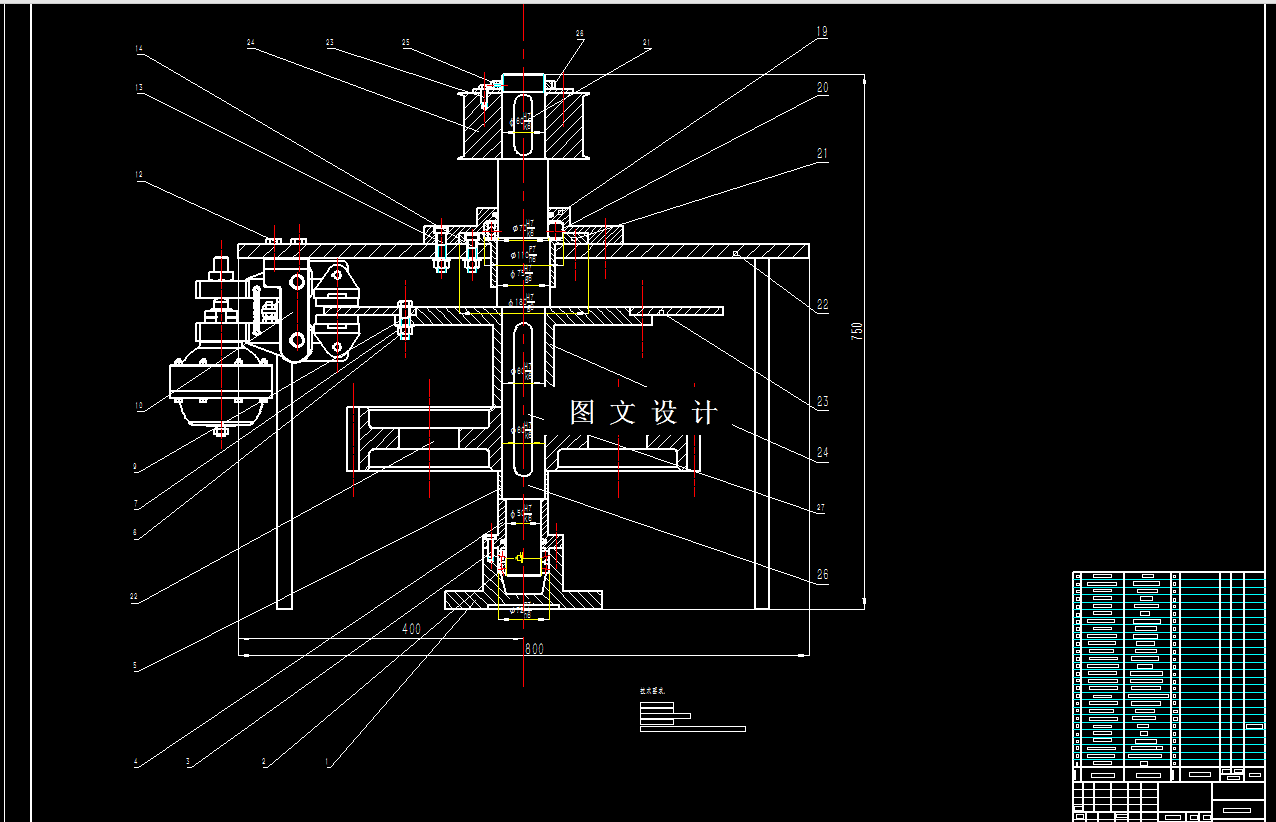

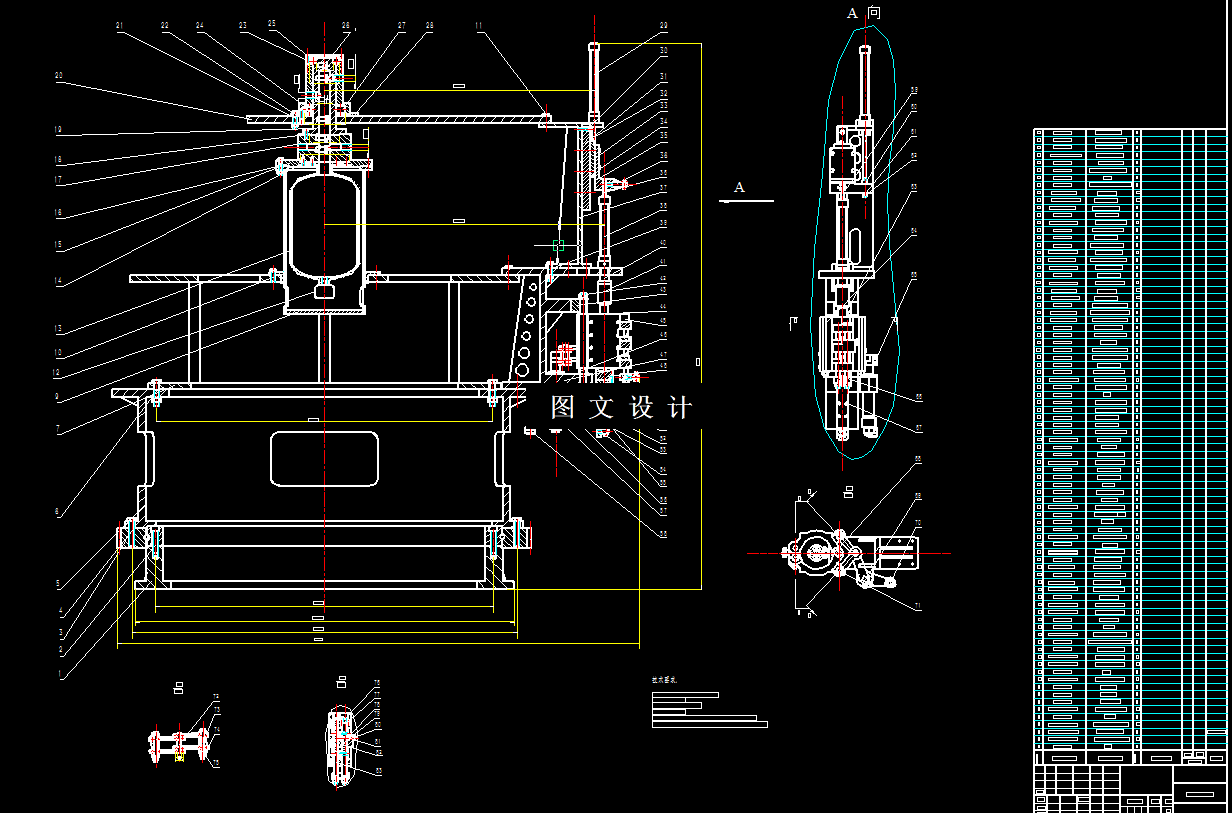

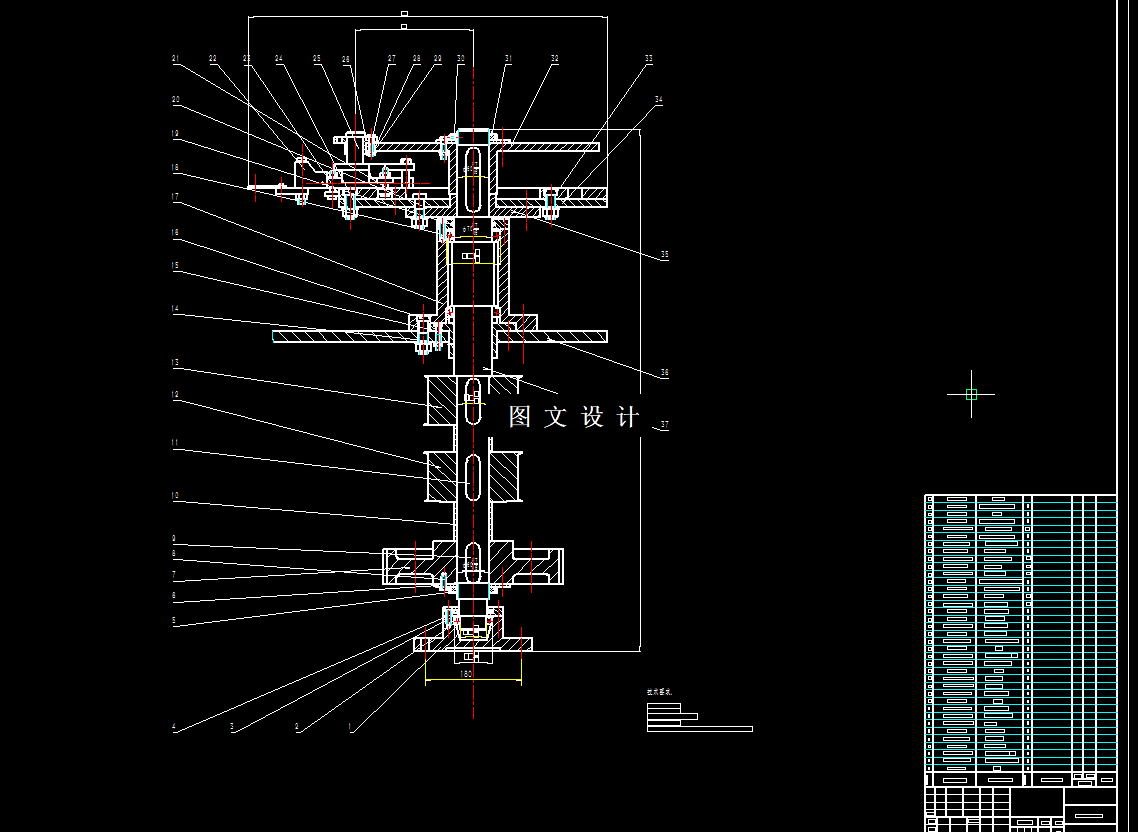

CAD版本图纸，共7张

摘要

本文主要就旋转式吹瓶机的主体分析主要包括：主轴机构、送胚机构、取瓶机构、制动机构，传动路线的确定。当然除此之外还有气动控制系统，电控系统，瓶胚加热机构、理胚机构。主要就重要的机构进行设计分析，通过对其整体机构的分析，关键零件的设计与要求，功能性与工作原理的阐述完成相应结构的结构设计。在进行结构设计时通过AutoCAD，SolidWorks等设计软件将机械结构完成的表达出来。 另外本文还着重分析了吹瓶机的传动路线和各级传动比，确定了各个传动轴的转速。由于本设计是吹灌旋一体机设计的一部分机构，在传动路线的布置上应考虑到整体机构的布局，保证传动路线与其他结构部件不干涉，本文给出了最终的传动路线设计。
