Z731-高速电梯静音轿厢设计【含SW三维图】 下载积分：50　资料编号： Z731

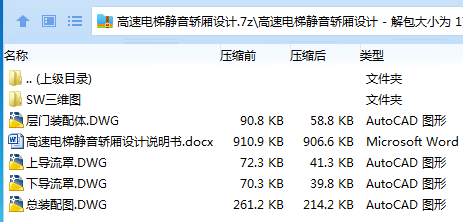

作品包括:

Word版说明书1份，共23页，约9300字

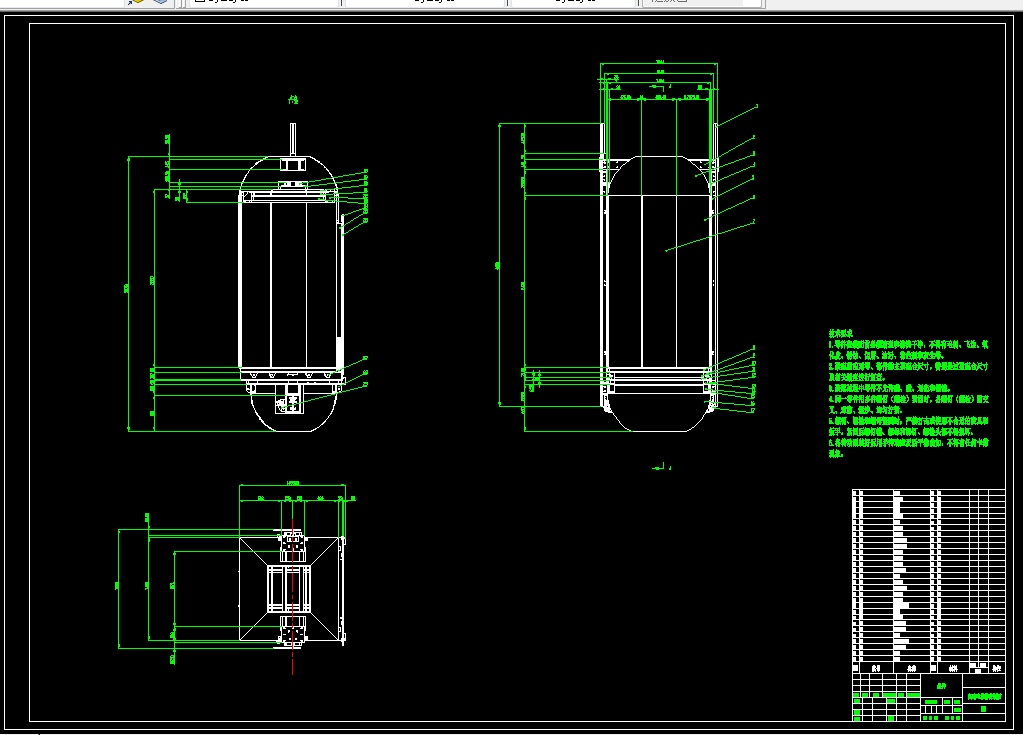

CAD版本图纸，共4张

SW三维图一套

摘要

本文主要针对高速类型的电梯轿厢进行静音设计，首先提出本文的研究背景和研究目的以及意义，根据内容确定本文的总体思路。查阅文献，明确电梯的分类和形式，研究高速静音电梯的发展应用情况，以及在设计过程中，可以进行降噪的手段。

应用相关机械设计方法，对相关设备进行选型，参考电梯轿厢的设计规程，对高速静音电梯的结构设计进行设备选型和强度校核。应用SolidWorks软件对轿厢结构进行三维建模，并对装配图和零件图进行二维设计，完成高速电梯静音轿厢的设计。

关键字：矿用微型装载机工作装置； SOLIDWORKS三维结构设计；强度校核

目录

摘要 1

ABSTRACT 2

第一章  绪论 5

1.1  研究背景 5

1.2  研究目的及意义 5

1.3  研究内容 5

1.4  本章小结 5

第二章  高速静音电梯的发展及研究现状 6

2.1  电梯的分类 6

2.2  高速电梯的发展应用 6

2.2  国内外降噪研究现状 7

2.4  本章小结 7

第三章  高速电梯静音轿厢的方案和构架设计 8

3.1  高速电梯静音轿厢的方案研究 8

3.1.1 上导流罩的方案设计 8

3.1.2  下导流罩的方案设计 8

3.2 高速电梯静音轿厢的主要参数 9

3.3 轿厢架计算 9

3.3.1轿厢架的结构及参数 9

3.3.2上梁计算 10

3.3.3下梁计算 10

3.3.4轿厢立柱计算 11

3.4 轿厢壁、轿门壁、层门壁计算 11

3.5 应力校核 12

3.5.1装载工况轿底框应力计算 12

3.5.2轿底板应力计算 12

3.5.3轿顶强度计算： 12

3.6 本章小结 12

第四章  电梯静音轿厢的结构和零部件设计 13

4.1 高速静音电梯的总体结构设计 13

4.2 高速静音电梯的层门结构设计 14

4.3 轿厢主要零部件设计 15

4.3.1 轿顶防护栏 15

4.3.2 轿厢立柱的设计 15

4.3.3 轿厢底本的设计 16

4.3.4 轿厢壁 17

4.4 轿厢零部件建模设计 18

4.4.1 层门导轮的建模设计 18

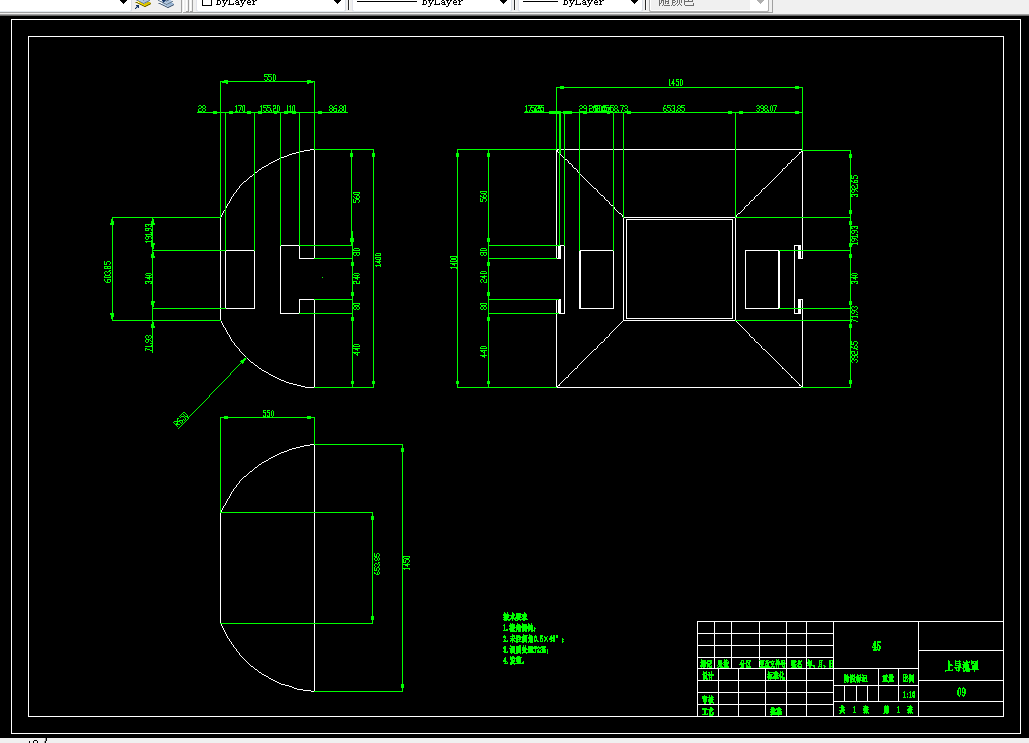

4.4.2 上导流罩的建模设计 18

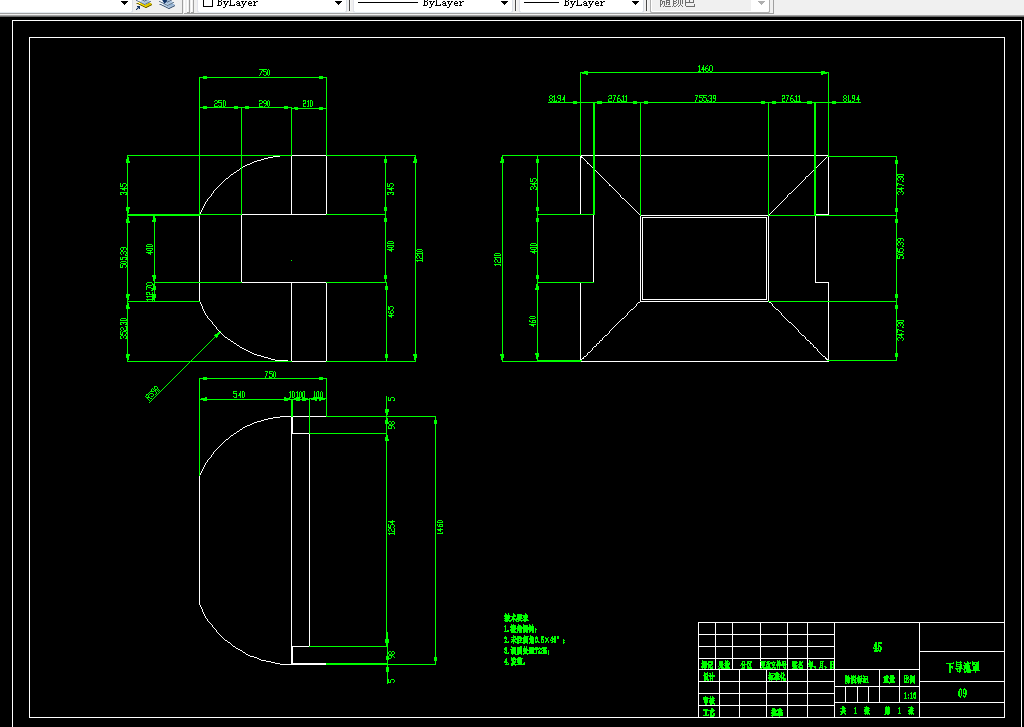

4.4.3 下导流罩的建模设计 19

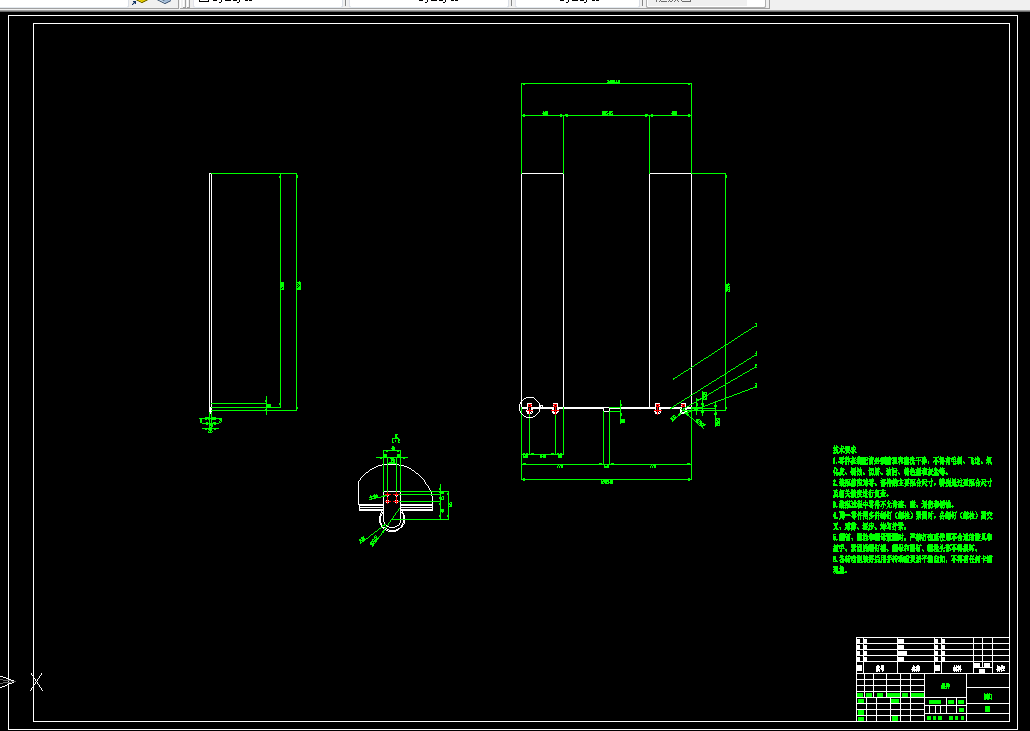

4.4.4 层门的建模设计 19

4.5  本章小结 20

第五章 总结与展望 21

5.1 总结 21

5.2 展望 21

参考文献 22

答谢辞 23
