Z1520-一种盘式配流乳化液马达设计【含SW三维图】 下载积分：360　资料编号： Z1520

作品包括:

Word版说明书1份，共31页，约12000字

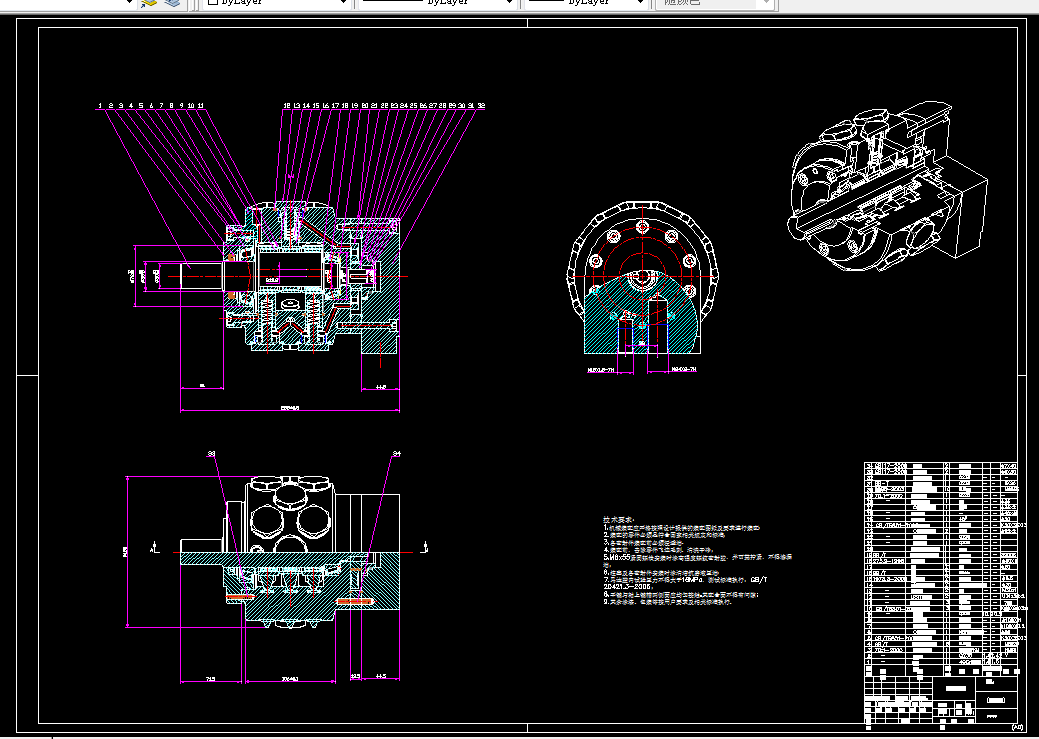

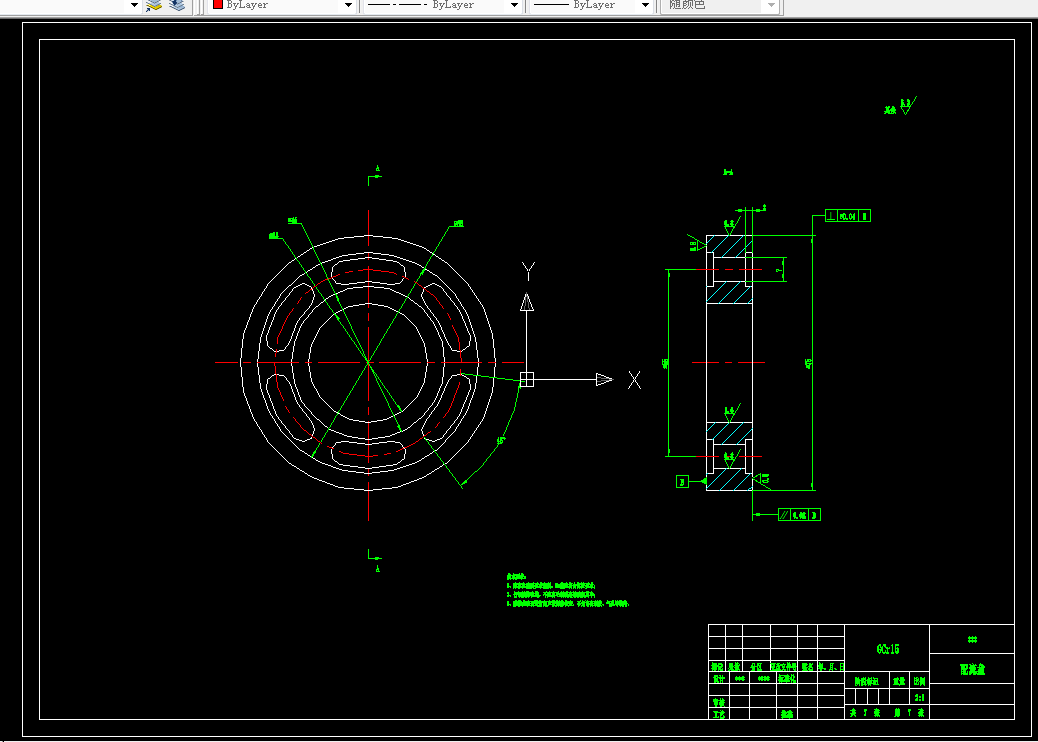

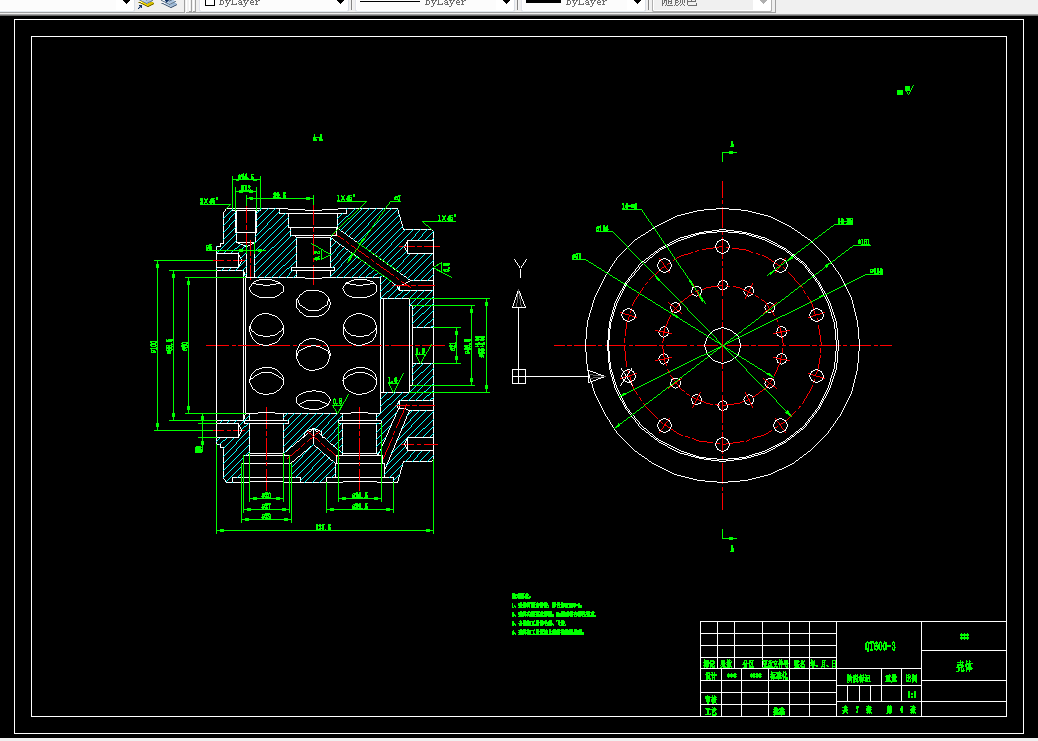

CAD版本图纸，共9张

SW三维图一套

摘要：

近年来，随着人类社会对环境绿色、节约资源、生态环境保护等方面日渐关注起来，世界各国政府也越来越重视环境安全问题，采用乳化液介质代替了矿物油介质，作为液压传动系统的主要工作介质也日益引起了人们的关注，并且已经成为现代液压技术的重要研究方向，极具实践意义。高水基乳化液作为一类阻燃液体，在具有高度防爆安全的工作环境中被普遍作为高液压装置的工作介质。一九七零年开始，以无污染的百分之九十五水性乳液或纯水作为液压传动介质的液压技术日益受到人们重视，和以液压油为主要工作介质的传统液压体系比较，乳化液系统的阻燃性能更好，压缩系数较小，刚性较大，使得压缩损失减少了四分之一，定位变得更加准确，提高了工作效率，并且乳化液的环保性能好，符合现代社会绿色发展的新型理念。

乳化液马达具有转速小、转矩大、体积小、重量轻，负载时可直接被驱动，无须减速机，可减轻装置整机重量，便于装置的使用和布置，故乳化液马达作为一种新型的低速大扭矩液压马达具有十分广泛的应用前景，设计满足性能要求的乳化液马达也具有重要意义。

在本设计中乳化液马达为三排七柱塞静力平衡式液压马达，本文主要讲述了乳化液马达总体参数的设计以及总体结构的设计；马达各运动部件的设计与计算，包括马达柱塞副、配流机构、曲轴等设计计算以及轴承选型；静压支撑与润滑、冷却系统以及马达监测与控制系统的设计。

关键词：乳化液马达，盘式配流，静力平衡式

目录

盘式配流乳化液马达设计 I

Abstract: II

绪 论 I

1.课题背景及意义 I

2.国内外相关研究现状 II

第一章  乳化液马达总体方案设计 5

1.1  静力平衡式液压马达的结构与原理 5

1.2  乳化液马达总体参数计算 7

1.2.1  马达输出转速的计算 8

1.2.2  马达的柱塞数量 9

1.2.3  马达的柱塞直径 10

1.2.4  马达柱塞的行程 11

1.2.5  乳化液马达的角排量脉动 14

1.2.6  乳化液马达的扭矩脉动 18

1.2.7  配流盘的流量 22

1.3  乳化液马达总体结构设计 23

1.3.1  曲轴结构 23

1.3.2   配流方式的选择 24

1.3.3  高压密封形式选择 25

1.3.4  曲轴的受力分析 27
