Z776-小型种薯机的结构设计-双行马铃薯种植播种机 下载积分：50　资料编号： Z776

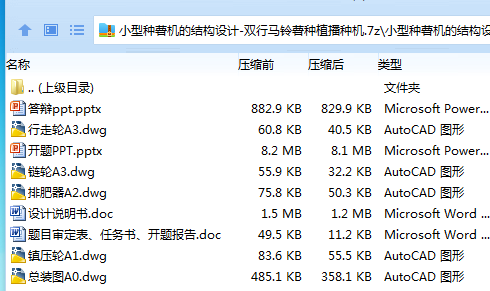

作品包括:

Word版说明书1份，共37页，约17000字

任务书一份

开题报告一份

PPT答辩一份

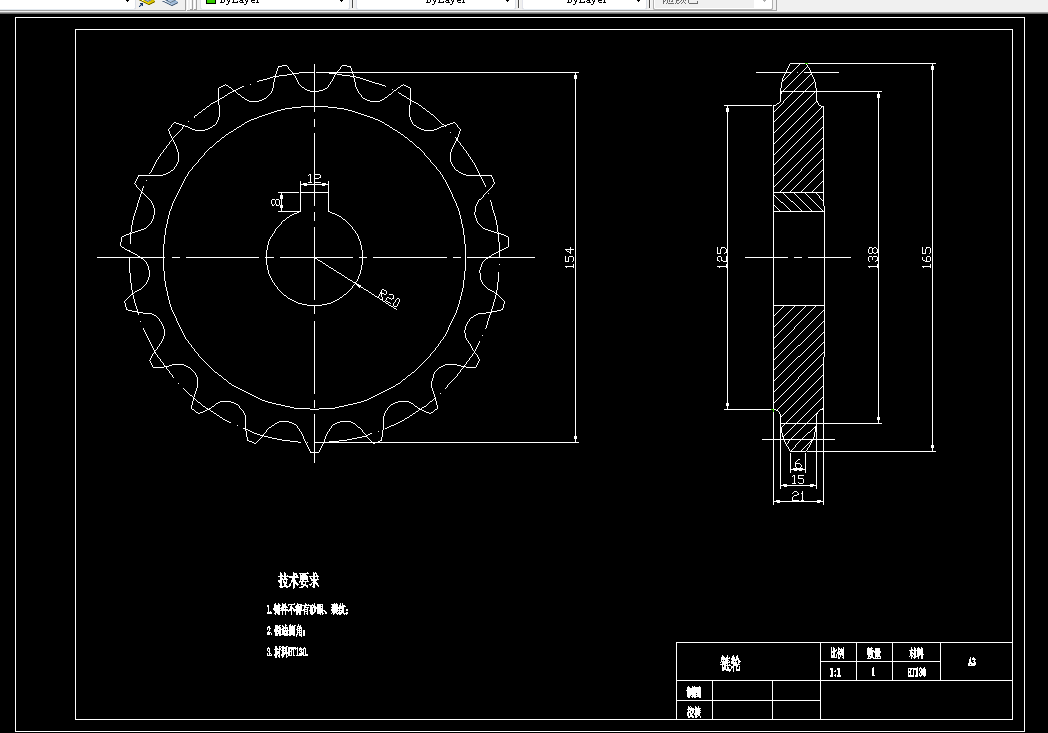

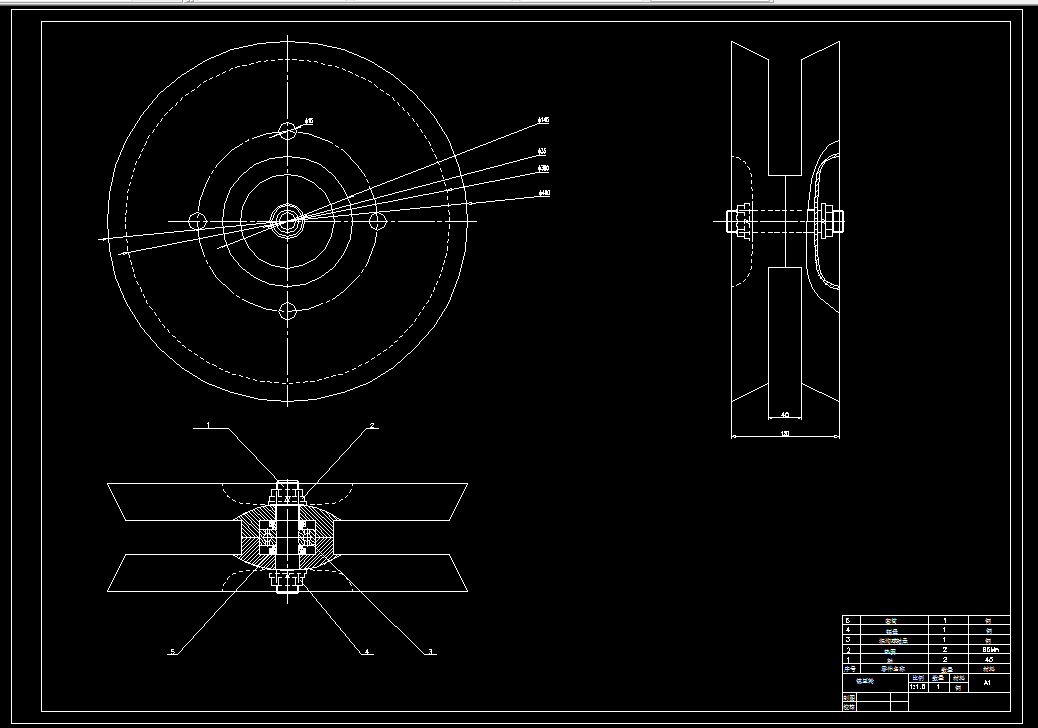

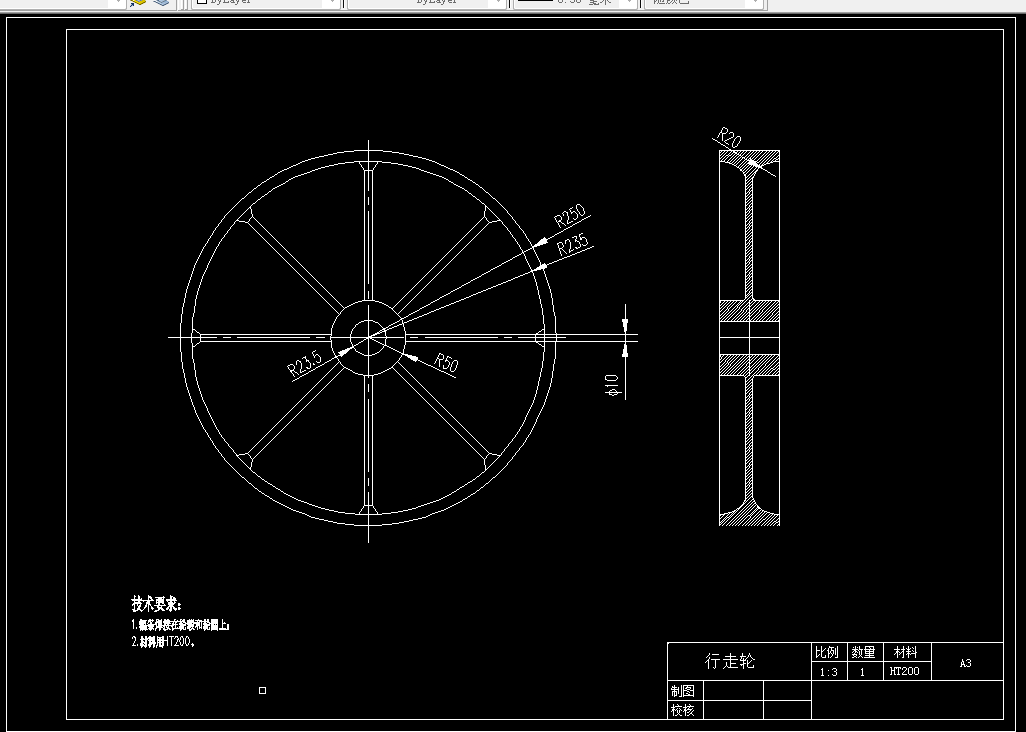

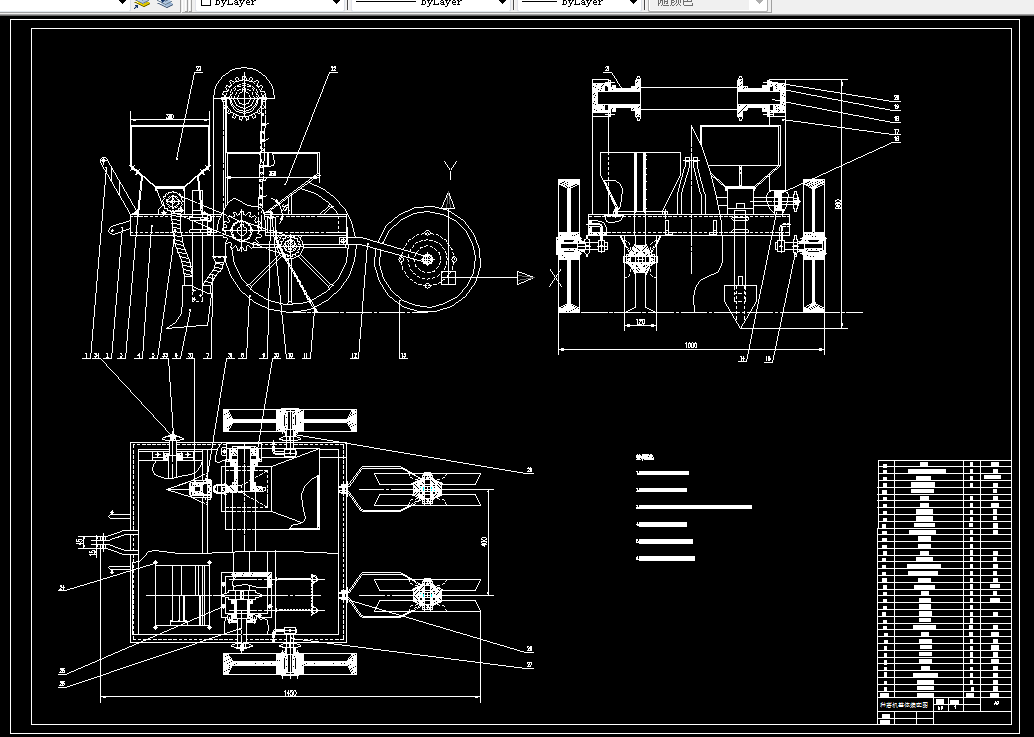

CAD版本图纸，共5张

摘要

马铃薯，也就是我们常说的土豆，作为粮食和农作物之一，是我国非常重要也是大面积栽培的对象。虽然我国马铃薯总产量较大，但是相对于单产量来说却是很低。种植方式和机械化水平落后是造成这一原因的两个主要因素。所以说，提高马铃薯种植的单产量是当前我国面临的最主要也是刻不容缓的任务。

我国马铃薯种植机械还处于一个起步初级阶段，距离欧美等国家还有很大的差距。针对这一现象及存在的问题并根据马铃薯种子是块状型的特点，提出了相应解决办法。即本设计采用升运链式马铃薯播种机。其主要设计结构有：机架、升运链式排种器、外槽轮式排肥器、链轮、镇压轮、行走轮等。其具有基本结构简单，工作可靠，机器使用效率高，对马铃薯薯种零危害的优点。不论是在国内还是在国外都正在逐渐得到大量应用。在本次设计中，通过不断查找资料以及参考大量文献，为播种机各个结构进行选型并确定参数，计算后最终定型。

关键词：播种机；外槽轮式排肥器；除铲式开沟器；升运链式排种器

目  录

摘要 I

Abstract II

第1章 绪论 1

1.1 课题背景和科学意义 1

1.2 国内外马铃薯播种机的发展现状 2

1.2.1国外马铃薯播种机的发展现状 2

1.2.2我国马铃薯播种机的发展现状 2

1.2.3马铃薯播种机的研究内容 4

第2章 总体设计 4

2.1内容设计 5

2.2方案设计 5

2.2.1 设计原则 5

2.2.2 基本结构 5

2.2.3 工作原理 6

第3章 设计计算说明书 7

3.1 升运链式播种机主要技术参数 7

3.2 配套动力的选用 7

第4章 传动装置的设计计算 9

4.1 传动路线的确定 9

4.2 传动比的计算 9

第5章 机器的选型设计 10

5.1 排种器的选型设计 10

5.1.1 种箱尺寸的确定 10

5.1.2 种箱容积的计算 10

5.1.3 排种器的选型与计算 11

5.1.4 马铃薯播种机对排种器的性能要求 11

5.1.5现有排种器的类型和特点 11

5.1.6 排种器的选型 12

5.1.7 升运链相关系数的确定 13

5.2 排肥器的选型设计 14

5.2.1 排肥器的性能要求 14

5.2.2常用排肥器的种类和特点 14

5.2.3 排肥量的计算 17

5.3开沟器的选型设计 18

5.3.1开沟器的性能要求 18

5.3.2 现有开沟器的种类和特点 18

5.3.3开沟器的选型 19

 5.4.4开沟器结构参数的确定 19

5.4.5 开沟器外形尺寸的确定 20

5.5输种管的选型设计 20

5.5.1 输种管的性能要求 20

5.5.2输种管的选型 21

5.5.3 输种管参数的确定 21

5.6 覆土器的选型设计 22

5.6.1 覆土器的种类和特点 22

5.6.2 覆土器的选型 22

5.6.3 覆土器性能结构参数的确定 22

5.7镇压轮的选型与设计 23

5.7.1 镇压轮的使用条件 23

5.7.2 设计要求 24

5.7.3 结构设计 24

5.8 行走轮的选型设计 26

5.8.1 行走轮的设计要求 26

5.8.2 行走轮的结构 26

5.8.3 行走轮的安装 27

5.8.4 行走轮转速的计算 27

结论 29

参考文献 31

致  谢 33
