Z788-台灯罩注塑模具设计【含UG三维图】 下载积分：50　资料编号： Z788

作品包括:

Word版说明书1份，共53页，约18000字

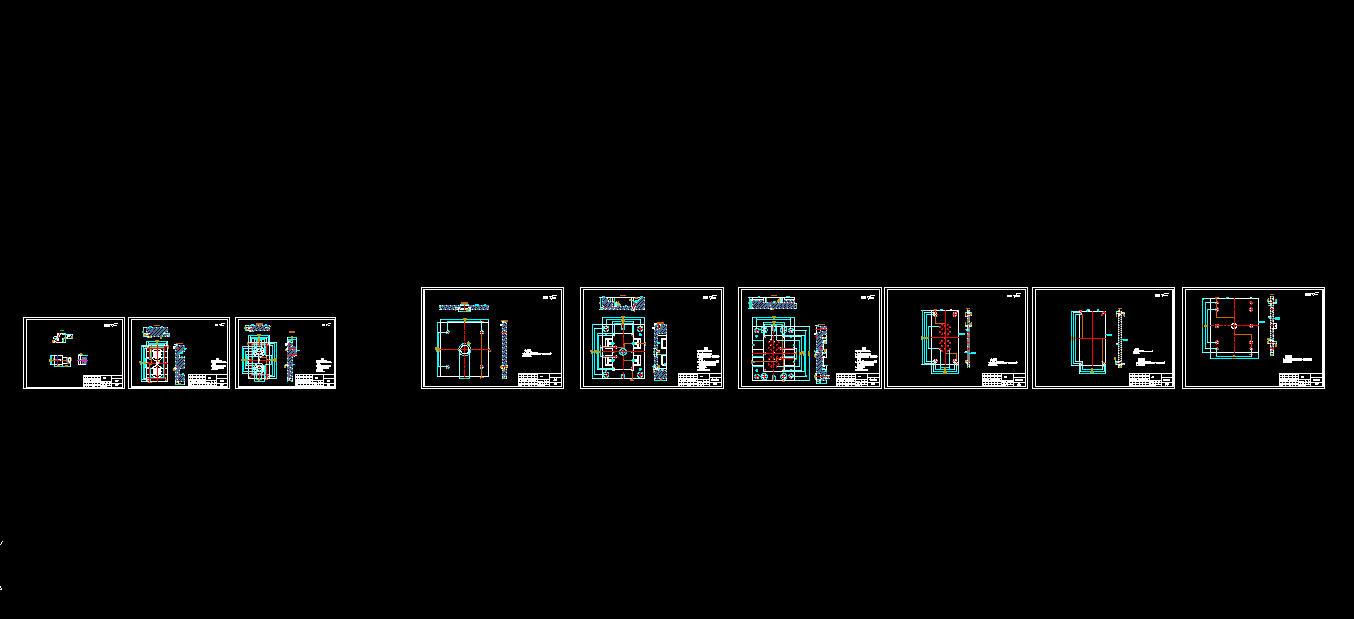

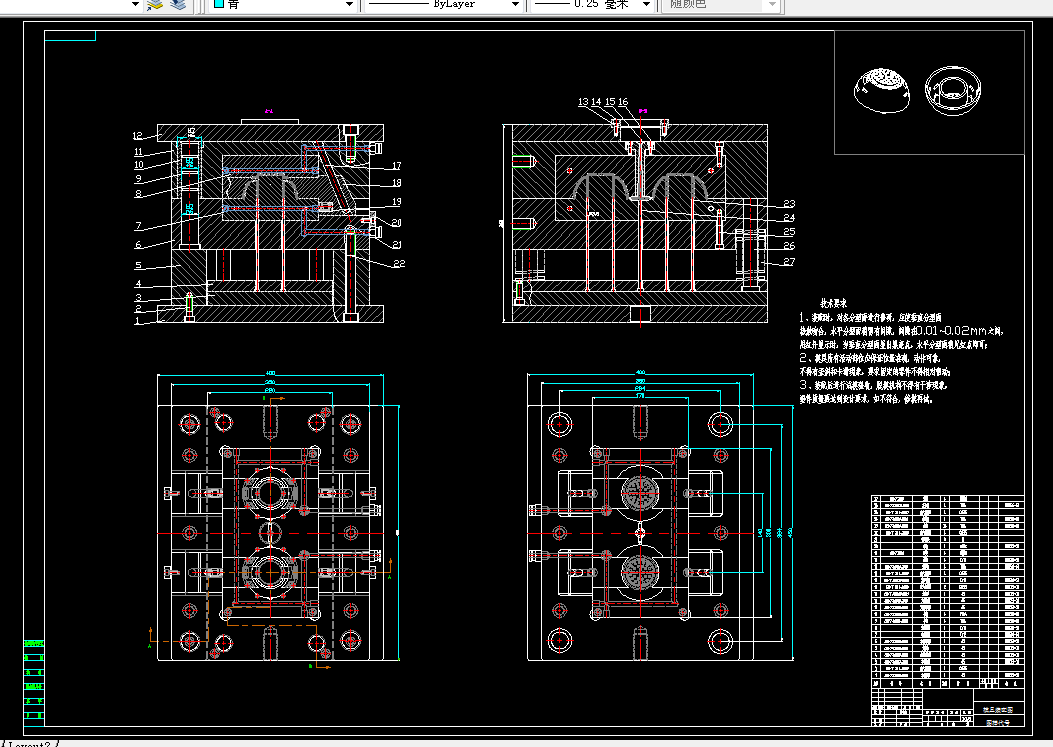

CAD版本图纸，共11张

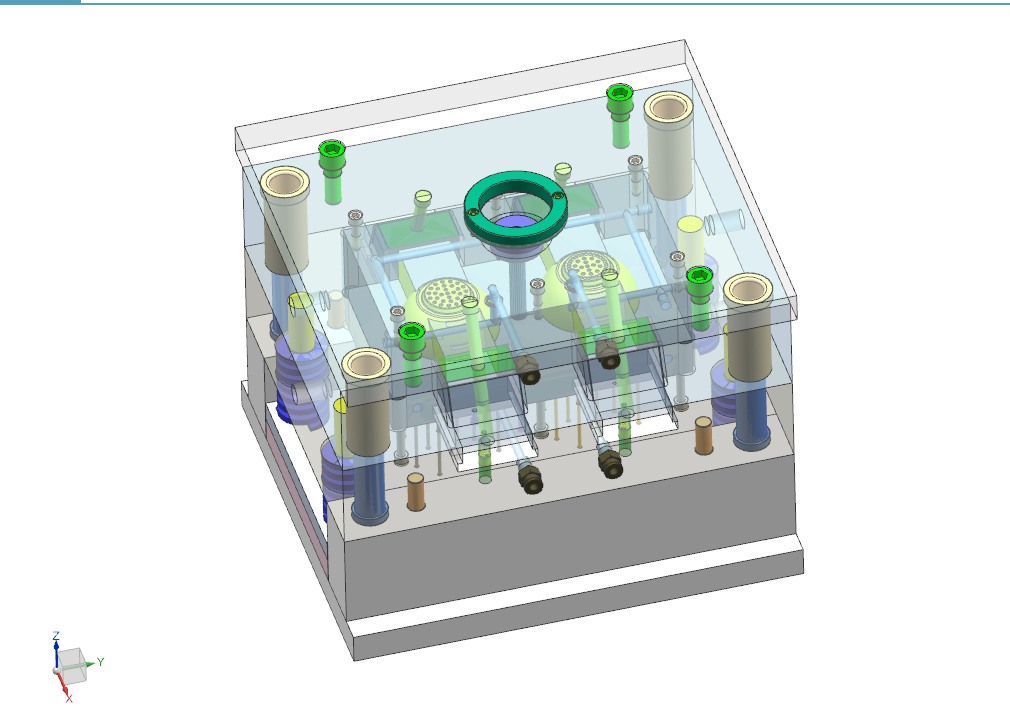

UG三维图一份

摘 要

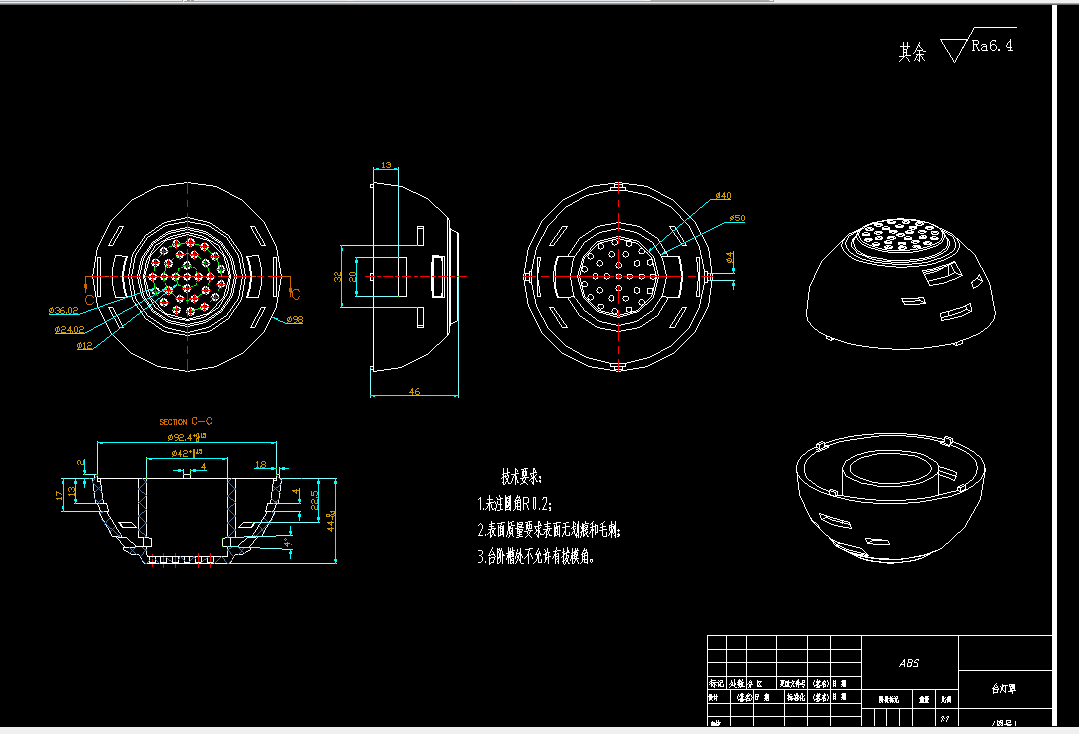

塑料材质的台灯罩根据市场需求需要，有着较为庞大的生产制造需求，注射成型技术的注塑模具能批量制造出各种需求的塑料材质制品件，据分析零件用途和装配性能上的需求，列举比拟后采用ABS，需要MT3精度的控制，并且拥有高品质要求的外观管控要求。对此要重点针对使用环境、装配工艺去指定出塑件重点需要满足的要求。在通过深入钻研成型工艺原理与模具设计原则，以及大量典型案例，列举出台灯罩塑件模具各机构设计比拟后选定出最佳的设计工艺方案。

台灯罩塑件根据建立三维模型进行工艺方案分析后，所采拟腔数选定为一模两腔呈旋转的平衡方式，产能上满足塑件批量需求与对尺寸精度的管控。并且进一步对塑件的分型面、进料口与浇注整体组成系统设计，确保成型填充的可行性。为严谨控制好模具的生产效能时间控制，还在模具设置了调控温度的控制系统，让塑件能快速冷却凝固成型。最后根据技术步骤与设计原则完成脱模推出机构组成设计，对塑件下推杆的部位选取最受力的推出位置，并有效通过脱模推出力验算检验推出力与稳定性。最终还要各个机构的合理协调性，还需逐步调整各项数据，确保模具的稳定性与精密性，也便于确保模具不会产能过剩，导致成本浪费。只有这样高品质搞效率的模具设计，能进一步缩减成型时间与确保模具工作稳固可靠，从而提升产能效率与塑件品质。

关键词：台灯罩塑件；注射成型；填充工艺分析；设计校准；
