Z1029-外啮合齿轮泵设计 下载积分：50　资料编号： Z1029

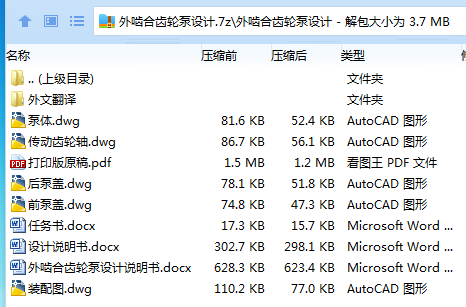

作品包括:

Word版说明书1份，共41页,约16000字

任务书一份

外文翻译一份

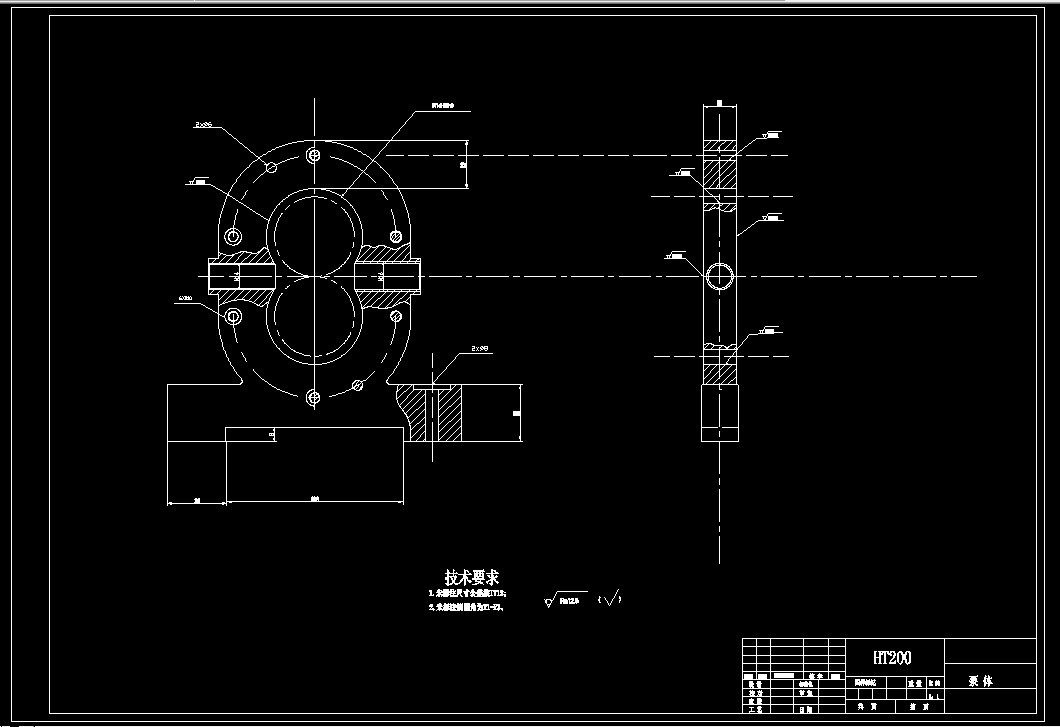

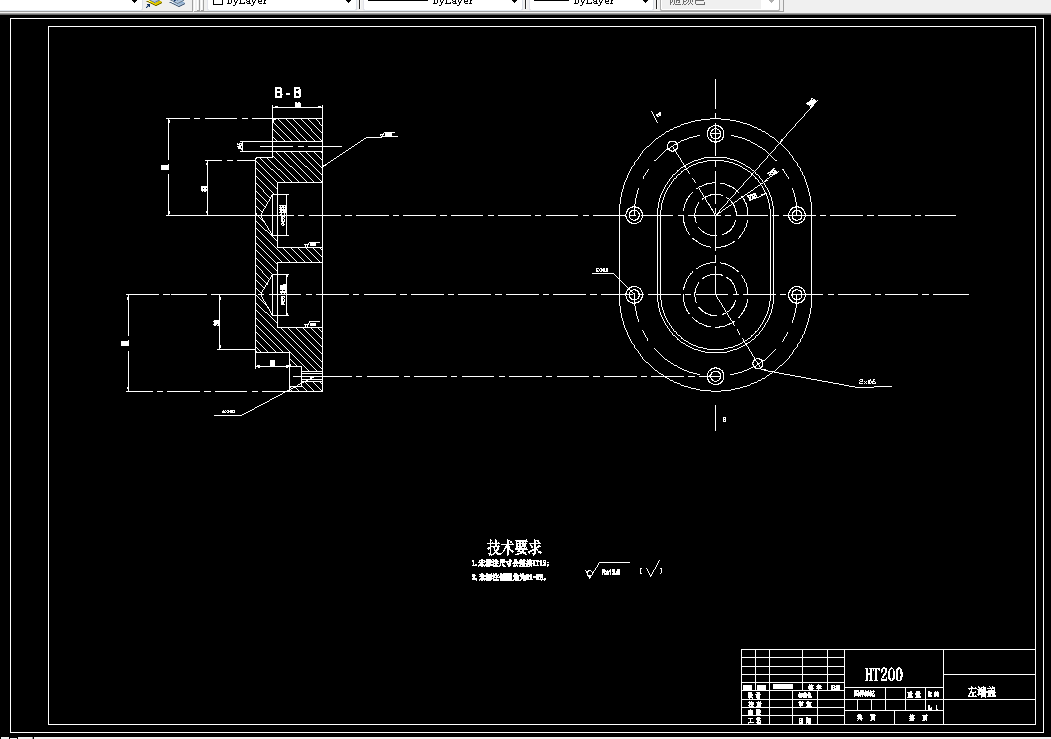

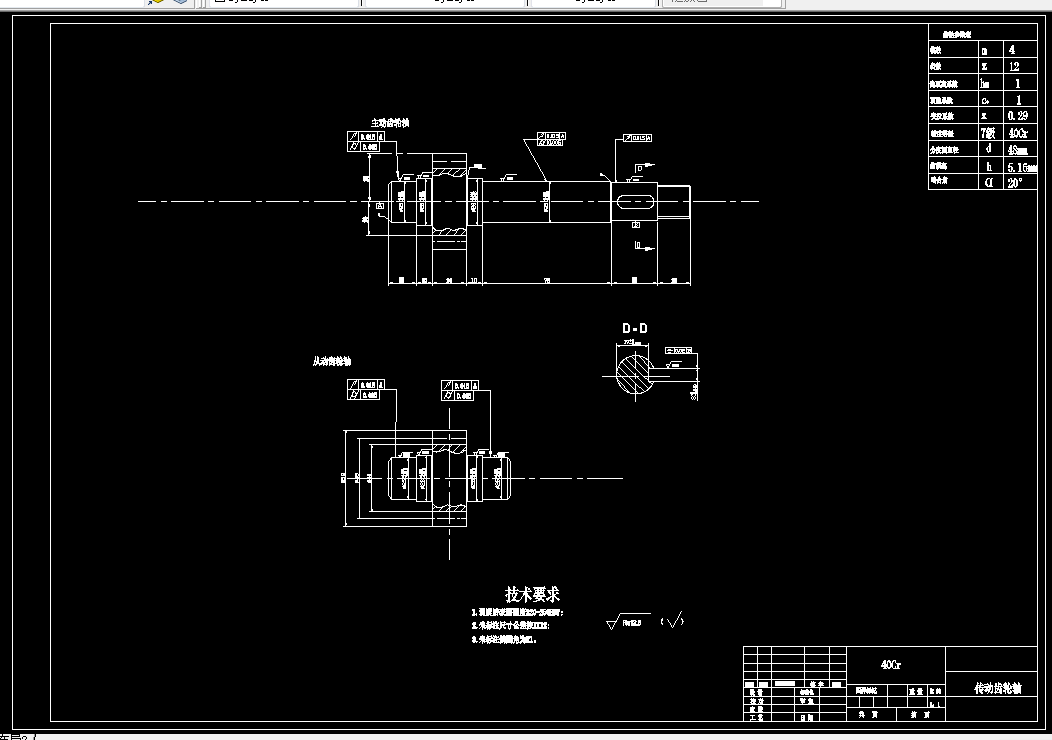

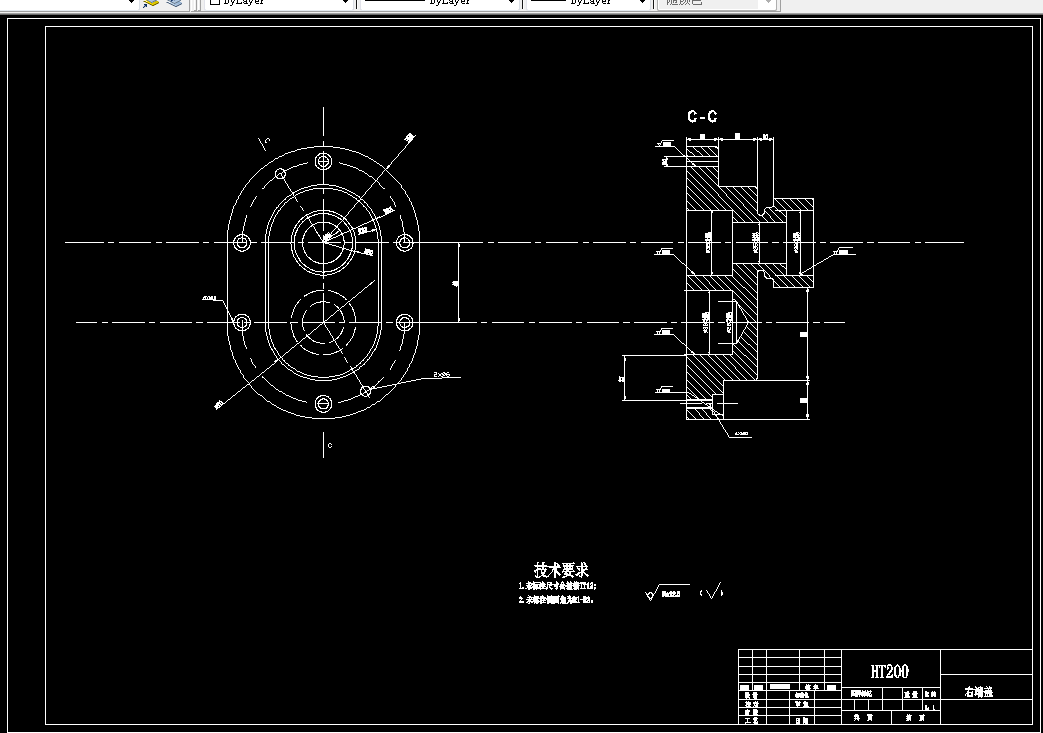

CAD版本图纸，共5张

摘要

外啮合直齿轮泵是一种常用的液压泵，它将机械能转化为液压能，它通过啮合的两齿轮来完成油液的吸收和压出的过程，为液压系统输送一定流量和压力的液体。必然会有液压油的泄漏、困油以及噪声和振动现象的发生。径向力如何减小一直是从事高压齿轮泵研制的科技人员的研究重点，变位齿轮的设计是本设计中弱化径向力得得重要体现，并且对轴和轴承的负载进行受力分析。对以齿轮泵的漏油现象，低压外啮合齿轮泵通过提高加工精度等措施予以缓解，而对于本设计的中高压外啮合齿轮泵采用的是采取加浮动轴套的措施解决。困油现象必然造成齿轮泵强烈的振动和噪声，很大程度上影响齿轮泵的工作效率及使用寿命。齿轮泵设计对于密封性有着极高的要求。

关键词：外啮合直齿轮泵；变位齿轮； 齿轮轴；密封；浮动轴套

目录

摘要 I

ABSTRACT II

目录 III

第 1 章  绪论 1

1.1 国内外的研究现状、发展趋势及设计意义 1

1.2 工作原理、结构特点及易出现的问题 4

1.3 基本设计思路及关键技术 5

1.4 设计要求及任务 7

第 2 章  齿轮的具体设计、分析及校核 8

2.1 齿轮各参数的设计 8

2.2 齿轮的强度校核 12

2.2.1 齿面接触疲劳强度校核 12

2.2.2 弯曲疲劳强度校核 14

第 3 章  轴的设计及校核 16

3.1 齿轮泵的径向力的分析 16

3.2 轴的设计与校核 18

3.2.1 估算最小轴颈 18

3.2.2 轴的弯扭合成强度校核 21

3.2.3 轴的刚度校核 23

第 4 章  齿轮泵其余部件设计或选择、分析及校核 25

4.1 密封设计 25

4.2 体与泵盖壁厚的选择及校核 25

4.3 轴承的选择及校核 29

4.4 齿轮泵进出油口设计计算 29

4.5 键的选择与校核 30

4.6 连接螺栓的选择与校核 31

第 5 章  总装配图 33

总 结 35

致 谢 36

参考文献 37
