Z1555-J31-250型曲柄压力机设计 下载积分：100　资料编号： Z1555

作品包括:

Word版设计说明书1份，共85页，约21000字

任务书一份

外文翻译一份

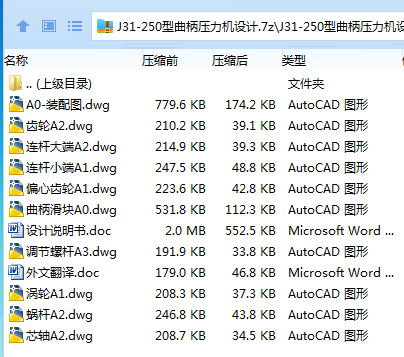

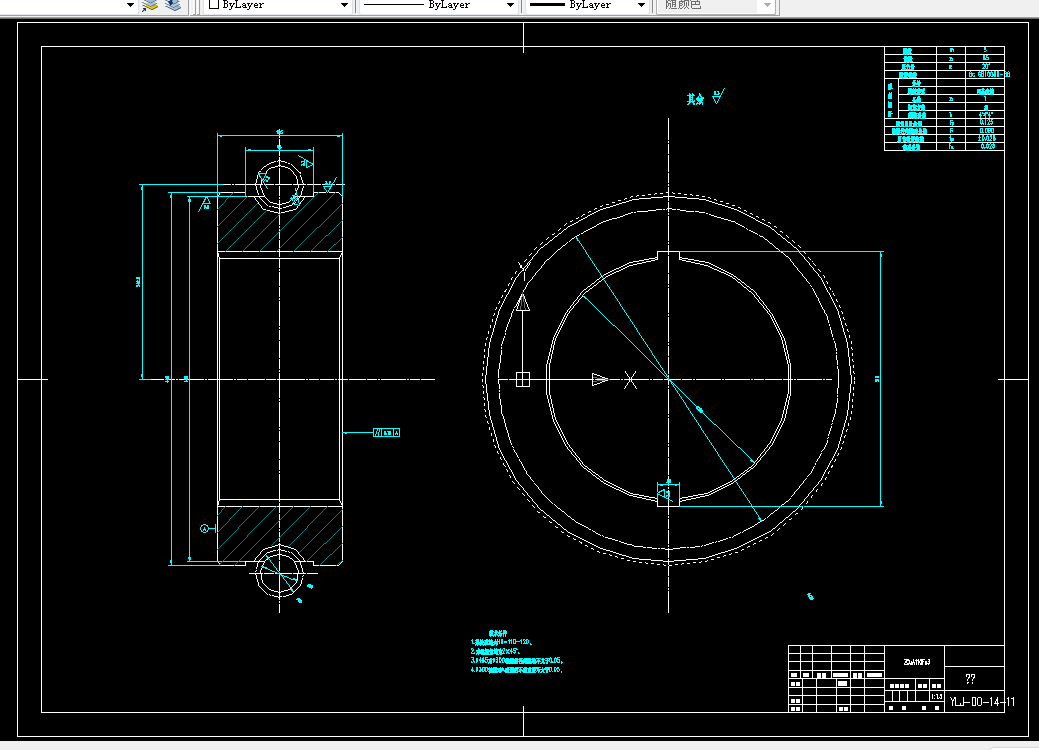

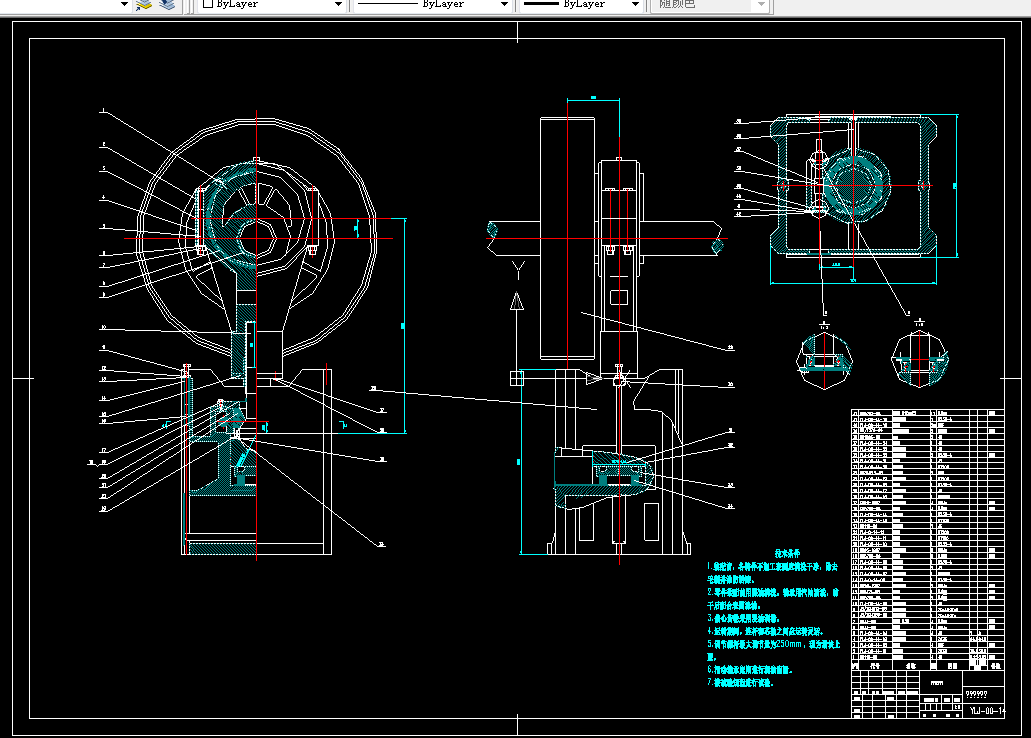

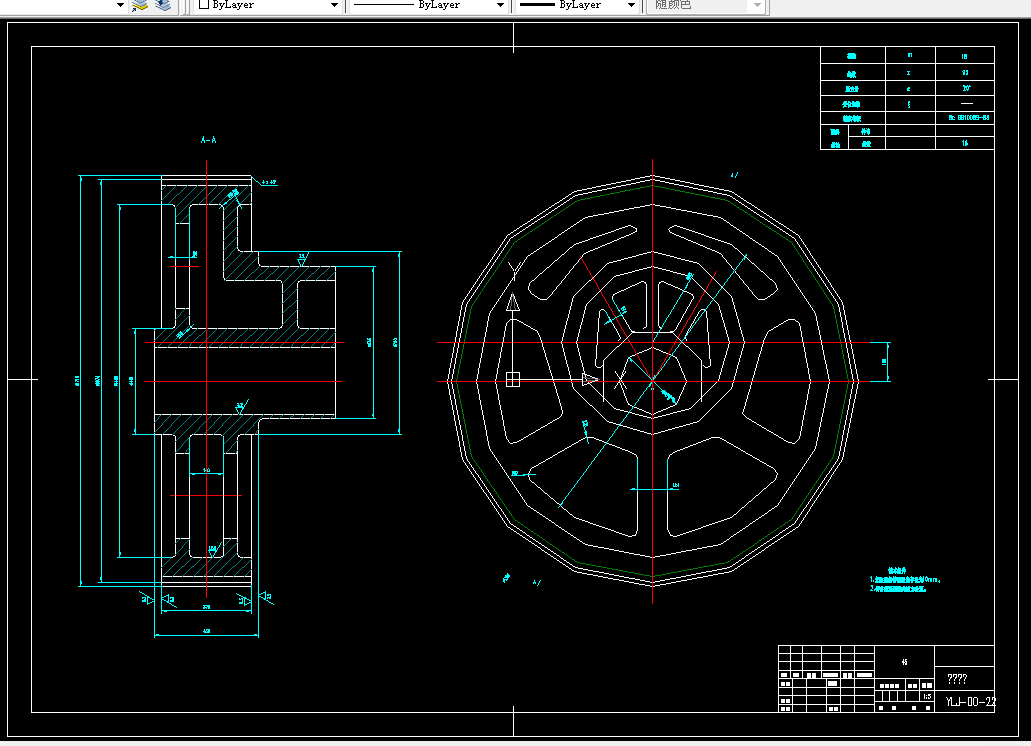

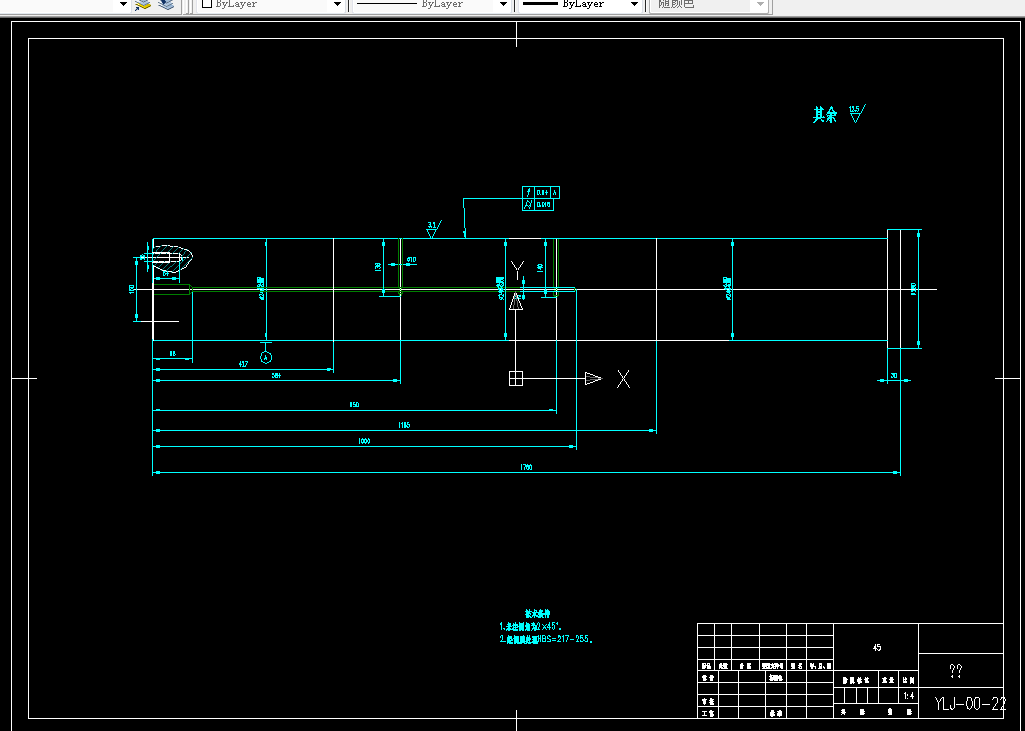

CAD版本图纸，共10张

摘要

    锻压机械在工业中占有极其重要的地位，广泛应用于几乎所有的工业部门，如机械、电子、国防等。然而，在锻压机械中，又以曲柄压力机最多，占一半以上。

    曲柄压力机是以曲柄滑块机构作为运动机构，依靠机械传动将电动机的运动和能量传给工作机构，通过滑块给模具施加力，从而使毛坯产生变形。

    本次设计题目为J31-250型闭式单点压力机，参照国内现有相关型号压力机，进行了2500KN机械压力机主要工作系统设计。设计分三步进行：首先，拟定总传动方案；其次，设计主要零部件；最后，进行经济评估。

    本设计中主要包括以下设计部分：曲柄滑块机构的设计计算、传动系统的设计计算、离合器和制动器的设计计算、电动机的选择和飞轮的设计以及支撑附属装置的设计。

    本次设计方案均采用同类设计中最新的零件类型及布置方式。通过离合器和制动器进行气动连锁控制。用电动机调节连杆的长度来达到调节装模高度的目的，以适应不同高度的模具。采用四面调节导轨，提高了压力机的精度，并装有过载保护装置、滑块平衡装置等，使机器更加安全、可靠。

关键词：锻压机械，闭式单点压力机

目录

毕业设计（论文）任务书 I

摘要 II

ABSTRACT III

第一章概述 1

1.1锻压设备的发展 1

1.2机械压力机的主要类型 2

1.3曲柄压力机的工作原理 2

1.4曲柄压力机的技术参数 4

1.5论文内容 5

1.5.1设计内容 5

1.5.2压力机主要技术参数 5

第二章 曲柄滑块机构的运动分析与受力分析 6

2.1曲柄滑块机构的运动规律 6

2.2 曲柄滑块机构的受力分析 8

第三章 传动系统的布置及设计 13

3.1传动系统的布置方式 13

3.2传动级数和各级数比分配 13

3.3离合器和制动器安装位置的确定 14

第四章 设计计算 15

4.1 工作机构的设计计算——曲柄滑块机构的设计计算 15

4.1.1 芯轴设计计算 15

4.1.2 连杆及装模高度调节装置 17

4.1.3 调节电动机容量选择 20

4.1.4 滑块与导轨 21

4.1.5 涡轮蜗杆的设计计算 21

4.2 传动系统的设计计算 23

4.2.1 低速级齿轮的设计 23

4.2.2 高速级齿轮的设计 27

4.2.3 传动轴设计计算 31

4.3 操纵系统的设计计算——离合器与制动器的设计计算 36

4.3.1 制动器和离合器的工作原理 36

4.3.2 摩擦离合器的设计 37

4.3.3摩擦制动器设计计算 40

4.4 能源系统的设计计算——电动机的选择和飞轮的设计 43

4.4.1 电动机功率计算 43

4.4.2 飞轮的确定 45

第五章 支承、辅助及附属装置的设计 50

5.1 支承部件——机身的设计 50

5.2 附属装置 55

5.3 辅助装置 56

第六章 经济技术综合分析 57

6.1 经济分析 57

6.2 技术分析 57

6.3 环境分析 58

第七章 结论 59

参考文献 60

致谢 61

附录A 62
