Z1803-上海某办公楼空调系统设计 下载积分：50　资料编号： Z1803

作品包括:

Word版说明书1份，共63页,约23000字

任务书一份

开题报告一份

外文翻译一份

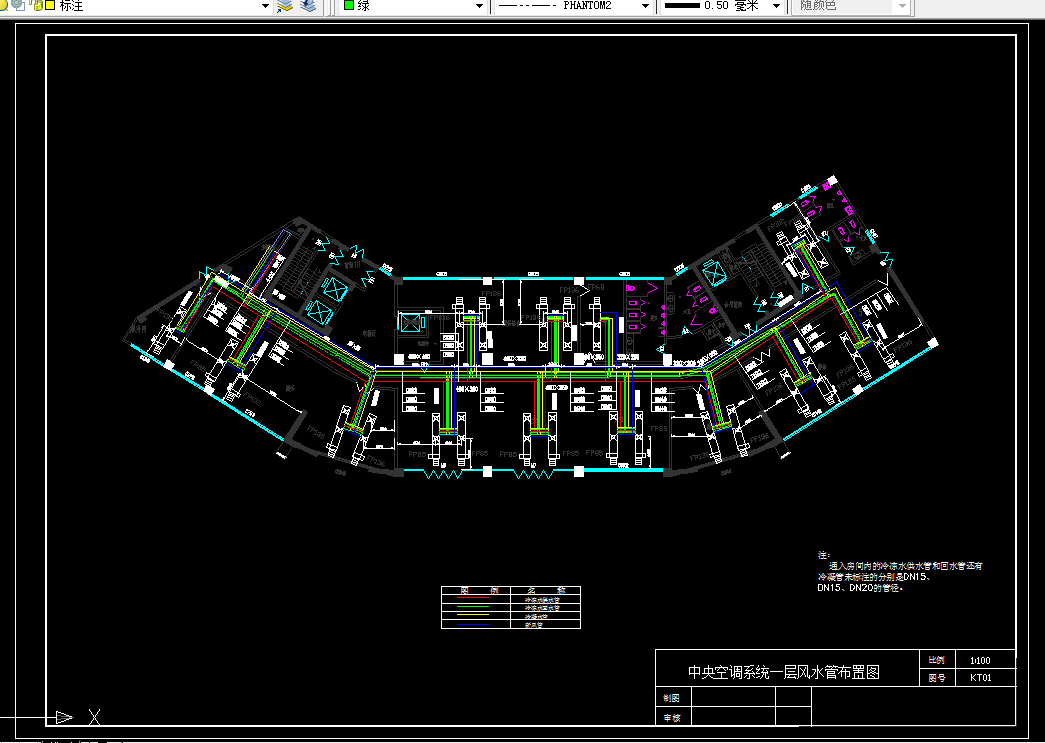

CAD版本图纸，共3张

摘要 本设计为上海市某幢办公楼的中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。设计内容包括:空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；空调末端处理设备的选型；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计；消声防振设计等内容。本设计依据有关规范考虑节能和舒适性要求，设计的空调系统采用风机盘管—新风统。

关键词：舒适性空调  可持续发展  建筑节能  室内空气品质

目录

第一章  绪论…………………………………………………………………………………1

1.1 本设计的基本内容…………………………………………………...………….1

1.1.1  工程概况……………………………………………….……………….…1

1.1.2  设计依据……………………………………………………………..……1

1.1.3  设计原则……………………………………………………………..…....1

1.1.4  主要设计内容………………………………………………………….….1

1.2 设计目的…………………………………………………………………..…...…1

1.3 设计意义……………………………………………………………………….....2

第二章   负荷计算……………………………………………………..3

   2.1   基本气象参数………………………………………………………..….…3

   2.2   室内设计参数……………………………………………………………...3

   2.3   建筑结构组成及传热系数………………………………………………...3

   2.4   负荷计算…………………………………………………………………...3

      2.4.1   冷湿负荷的概念……………………………………………………..3

      2.4.2   冷负荷的计算方法……………………………………………..……4

      2.4.3   湿负荷计算………………………………………………………..…8

      2.4.4   计算实例………………………………………………………..……8

      2.4.5   其余各层负荷计算结果………………………………………........11

   2.5   冬季热负荷估算……………………………………………………….…21

第三章   空调系统计算………………………………………………24

   3.1   空调系统的分类…………………………………………………...……..24

   3.2   空调系统的划分…………………………………………………….……25

   3.3   空调系统的选择…………………………………………………….……26

   3.4   空调系统计算…………………………………………………………….26

      3.4.1   计算实例……………………………………………………………26

      3.4.2   其余各房间计算结果………………………………………..……..27

   3.5   空气处理设备的选择………………………………………….…………29

      3.5.1   风机盘管的选择…………………………………………...……….29

      3.5.2   新风机组的选择……………………………………………...…….30

   3.6   排风方式的确定………………………………………………………….30

   3.7   送风方式的确定…………………………………………………...……..30

第四章   空调风系统的设计…………………………………..……..32

   4.1   风管管径的确定…………………………………………………...……..32

   4.2   最不利管路校核……………………………………………….…………34

第五章   冷冻水系统设计……………………………………………36

   5.1   水系统的比较、选择………………………………………..……………36

   5.2   基本公式…………………………………………………….……………37

   5.3   管路的布置和管径的确定…………………………………….…………38

   5.4   水环路阻力损失的计算………………………………………….………39

   5.5   水环路水利平衡计算表………………………………………….………40

   5.6   冷水机组选型…………………………………………………….………47

第六章   冷却水泵的配置和选择……………………………………49

   6.1   冷却水泵的配置与选择……………………………………….…………49

   6.2   冷却水系统水利计算…………………………………….………………50

   6.3   冷冻水泵配管布置……………………………….………………………51

   6.4   冷却塔选择原则…………………………………...……………………..51

   6.5   冷却塔选取……………………………………………...………………..51

第七章   补水系统设计………………………………..……………..54

   7.1   冷冻水补水泵选择…………………………….…………………………54

   7.2   冷冻水补水管路设计和冷却水补水系统………………………………54

   7.3   其他设备、附件选择…………………………………………………….54

   7.3.1  膨胀水箱……………………………..……………………….………….54

   7.3.2  分水器、集水器…………………………………………………………55

   7.3.3  除水器、Y型过滤器…………………………………………………….56

   7.3.4  阀门………………………………………………………………..….….56

   7.3.5  压力表、温度计、软接头………………………………………………....57

第八章   管道保温与系统消声减震设计……………...…………….58

   8.1   管道保温………………………………………………...……………..….58

   8.2   消声设计………………………………………………..…….…….…….58

   8.3   减震设计……………………………………………....………………….59

8.4   自动控制设计………………………………………………………..……60

8.4.1  控制范围……………………………...……...………………………..….60

8.4.2  控制方式……………………………………………………………….....60

结论…………………………………………..…………………………61

致谢……………………………………….…………………………….62

参考文献……………………………….……………………………….63
